Joint Moteur

Joints moteur moto cross et enduro

Les joints moteur assurent l'étanchéité entre les différentes parties d'un moteur de moto cross ou d'enduro. Ils empêchent les fuites d'huile, de liquide de refroidissement, de gaz de combustion ou encore les prises d'air selon leur emplacement.

Chez Piston MX, cette catégorie regroupe différents joints moteur pour moto cross et enduro : joints de culasse, joints d'embase, joints de carter, joints de couvre-culasse, joints spi, joints toriques, joints de pompe à eau, joints d'échappement et autres éléments d'étanchéité selon les modèles disponibles.

Un joint moteur est souvent une petite pièce, mais une défaillance peut entraîner des conséquences importantes : fuite d'huile, perte de compression, prise d'air, mélange huile-liquide de refroidissement ou encore mauvais fonctionnement du moteur.

À quoi servent les joints moteur ?

Les différentes pièces d'un moteur sont assemblées entre elles avec des surfaces usinées très précisément. Cependant, ces surfaces ne suffisent pas toujours à assurer une étanchéité parfaite.

Le joint vient donc se placer entre deux éléments afin de compenser les petites irrégularités et de maintenir l'étanchéité malgré les variations de température, de pression et les vibrations du moteur.

Selon son emplacement, un joint peut assurer l'étanchéité :

• de l'huile moteur ;
• du liquide de refroidissement ;
• des gaz de combustion ;
• du mélange air-carburant ;
• ou de différentes cavités internes du moteur.

Quels sont les différents joints moteur d'une moto cross ?

Joint de culasse

Le joint de culasse assure l'étanchéité entre le cylindre et la culasse. Il doit résister à la pression de combustion ainsi qu'aux importantes variations de température du moteur.

Selon le moteur, il peut également séparer différents passages de liquide de refroidissement et d'huile. Une défaillance du joint de culasse peut donc provoquer plusieurs types de symptômes.

Joint d'embase

Le joint d'embase est situé entre le cylindre et le carter moteur. Il permet d'assurer l'étanchéité de cette zone.

Sur un moteur 2 temps, cette étanchéité est particulièrement importante car le bas moteur participe directement à la circulation du mélange air-carburant. Une prise d'air à l'embase peut donc perturber fortement le fonctionnement du moteur.

Joint de carter moteur

Les joints de carter assurent l'étanchéité entre les différentes parties du bas moteur ou entre un carter latéral et le moteur.

On peut notamment retrouver des joints de carter d'embrayage, de carter d'allumage ou encore des joints utilisés entre les deux demi-carters selon la conception du moteur.

Joint de couvre-culasse

Sur de nombreux moteurs 4 temps, le joint de couvre-culasse empêche l'huile présente dans la partie supérieure de la culasse de s'échapper.

Avec le temps, ce joint peut durcir, se déformer ou perdre son élasticité et provoquer une fuite d'huile autour du couvre-culasse.

Joints spi

Les joints spi sont utilisés autour d'un arbre en rotation afin de maintenir l'étanchéité.

On peut en retrouver à différents endroits du moteur : vilebrequin, arbre de sortie de boîte, sélecteur, axe de kick ou autres arbres selon la conception de la moto.

Un joint spi usé peut provoquer une fuite de lubrifiant ou, dans certains cas, une prise d'air.

Joints spi de vilebrequin 2 temps

Sur un moteur 2 temps, les joints spi de vilebrequin ont une importance particulière. Ils doivent assurer l'étanchéité du bas moteur afin que les variations de pression nécessaires au fonctionnement du moteur puissent se produire correctement.

Un joint spi défectueux peut provoquer une prise d'air, un régime moteur instable, des difficultés de réglage ou un appauvrissement du mélange. Selon le côté concerné et la conception du moteur, d'autres symptômes peuvent également apparaître.

Joints toriques

Les joints toriques, également appelés O-rings, sont utilisés dans de nombreux assemblages moteur.

Ils peuvent assurer l'étanchéité de passages d'huile, de liquide de refroidissement, de raccords, de couvercles ou de différents éléments mécaniques.

Joints de pompe à eau

Le système de pompe à eau utilise plusieurs éléments d'étanchéité afin de séparer correctement le liquide de refroidissement et les autres parties du moteur.

Une fuite au niveau de la pompe à eau peut provenir d'un joint, d'un joint mécanique, d'un joint spi ou d'une détérioration d'un autre composant du système.

Joint d'échappement

Le joint d'échappement assure l'étanchéité entre la sortie du cylindre ou de la culasse et le collecteur ou le pot d'échappement.

Lorsqu'il est détérioré, des traces de gaz, de calamine ou d'huile peuvent apparaître autour du raccord et le niveau sonore peut augmenter.

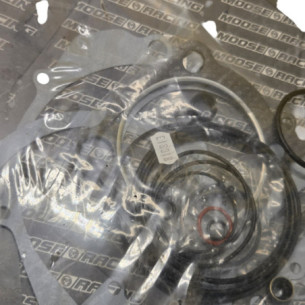

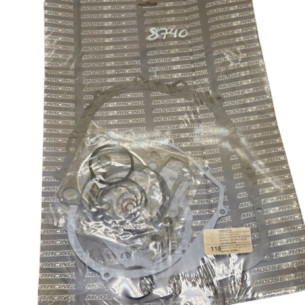

Pochette de joints moteur

Une pochette de joints regroupe plusieurs joints nécessaires à une intervention sur le moteur.

Selon le kit, il peut s'agir d'une pochette haut moteur, d'une pochette complète ou d'un ensemble spécifique à certaines parties du moteur.

Il est important de vérifier le contenu exact de la pochette avant commande, car toutes ne comprennent pas les mêmes joints.

Joints moteur 2 temps et 4 temps

Joints moteur 2 temps

Sur un moteur 2 temps, l'étanchéité du bas moteur est essentielle au fonctionnement. Les demi-carters, l'embase du cylindre et les joints spi de vilebrequin doivent être parfaitement étanches.

Une prise d'air peut modifier le mélange air-carburant et provoquer un fonctionnement trop pauvre, un ralenti anormal ou, dans les cas les plus sévères, une détérioration du moteur.

Joints moteur 4 temps

Sur un moteur 4 temps, de nombreux joints doivent assurer l'étanchéité des circuits d'huile et de liquide de refroidissement.

On retrouve notamment le joint de culasse, le joint d'embase, le joint de couvre-culasse, les joints de carters et de nombreux joints toriques répartis dans le moteur.

Comment choisir le bon joint moteur ?

La forme d'un joint peut être très proche entre plusieurs moteurs tout en présentant de petites différences de diamètre, de passage ou de positionnement. Il est donc indispensable de vérifier précisément la compatibilité.

Avant de commander un joint moteur, il est conseillé de connaître :

• la marque de la moto ;
• le modèle exact ;
• la cylindrée ;
• l'année ;
• le type de moteur ;
• et si possible la référence constructeur.

Un changement de génération moteur peut entraîner une modification du cylindre, des carters, des passages d'huile ou de refroidissement et donc des joints correspondants.

Quels sont les symptômes d'un joint moteur défectueux ?

Les symptômes dépendent directement du joint concerné. On peut notamment constater :

• une fuite d'huile ;
• une fuite de liquide de refroidissement ;
• une perte de compression ;
• une prise d'air ;
• un ralenti instable ;
• une surchauffe moteur ;
• des traces autour d'un plan de joint ;
• une fuite au niveau d'un axe ou d'un arbre ;
• une consommation anormale de liquide ou d'huile.

Une fuite visible ne permet pas toujours d'identifier immédiatement le joint responsable. Le liquide peut couler le long du moteur et apparaître plus bas que la zone d'origine.

Comment reconnaître un joint de culasse défectueux ?

Un joint de culasse défectueux peut provoquer différents symptômes selon l'endroit où l'étanchéité est perdue.

On peut notamment rencontrer une perte de compression, une fuite de liquide de refroidissement ou des problèmes de température moteur.

Il ne faut cependant pas conclure automatiquement à un joint de culasse dès qu'un moteur chauffe ou perd du liquide. Le circuit de refroidissement, la culasse, le cylindre et les autres composants doivent également être contrôlés.

Prise d'air sur un moteur 2 temps : les joints peuvent-ils être responsables ?

Oui. Une prise d'air sur un moteur 2 temps peut notamment provenir d'un joint spi de vilebrequin, d'un joint d'embase ou de l'étanchéité des demi-carters.

L'entrée d'air non prévue dans le moteur peut appauvrir le mélange et rendre le réglage de carburation difficile.

Lorsqu'une prise d'air est suspectée, un contrôle d'étanchéité du moteur permet de rechercher plus précisément son origine.

Pourquoi un joint moteur fuit-il ?

Plusieurs causes peuvent provoquer une fuite :

• vieillissement du joint ;
• durcissement du matériau ;
• mauvais serrage ;
• couple de serrage incorrect ;
• plan de joint endommagé ;
• mauvais montage ;
• joint pincé ou déplacé ;
• surchauffe du moteur ;
• surpression interne.

Faut-il remplacer un joint après démontage ?

De nombreux joints moteur sont conçus pour être comprimés lors du montage. Une fois démontés, leur forme ou leurs caractéristiques d'étanchéité peuvent avoir été modifiées.

Pour cette raison, le remplacement du joint est généralement recommandé lors du remontage, en particulier pour les joints de culasse, d'embase et de carter.

Il convient toujours de suivre les recommandations du constructeur pour le moteur concerné.

Peut-on réutiliser un joint moteur ?

La possibilité de réutiliser un joint dépend de sa conception et de son état, mais de nombreux joints moteur sont considérés comme des pièces à usage unique.

Réutiliser un joint déjà comprimé peut augmenter le risque de fuite et obliger à démonter de nouveau le moteur. Lorsque le moteur est déjà ouvert, monter un joint neuf reste généralement la solution la plus sûre.

Faut-il mettre de la pâte à joint ?

La pâte à joint ne doit pas être utilisée systématiquement. Son utilisation dépend du moteur, de la zone concernée et des recommandations du constructeur.

Certains assemblages utilisent un joint papier ou métallique sans pâte, tandis que d'autres utilisent directement un produit d'étanchéité spécifique entre deux surfaces.

Une quantité excessive de pâte peut déborder à l'intérieur du moteur et créer des résidus susceptibles d'obstruer un passage d'huile. Il est donc important d'utiliser le produit adapté et uniquement lorsque cela est prévu.

Comment préparer un plan de joint avant remontage ?

Avant d'installer un joint neuf, les anciennes traces de joint et de produit d'étanchéité doivent être retirées correctement.

Le plan de joint doit être propre et ne pas présenter de résidus pouvant empêcher le nouveau joint de s'appuyer correctement.

Il faut également éviter d'endommager les surfaces en aluminium avec un outil trop agressif. Une rayure profonde sur un plan de joint peut elle-même devenir une source de fuite.

Pourquoi respecter le couple de serrage ?

Le serrage participe directement à l'efficacité d'un joint. Une pression insuffisante peut entraîner une mauvaise étanchéité, tandis qu'un serrage excessif peut déformer une pièce, écraser excessivement le joint ou endommager un filetage.

Pour certaines pièces comme la culasse, l'ordre de serrage est également important afin de répartir correctement les contraintes.

Il est donc recommandé d'utiliser les valeurs de couple et la procédure indiquées dans la documentation technique du modèle concerné.

Joints moteur par marque

Selon les références disponibles, Piston MX propose des joints moteur pour motos cross et enduro de différentes marques : KTM, Yamaha, Honda, Kawasaki, Suzuki, Husqvarna et GasGas.

La compatibilité varie selon le modèle, la cylindrée, l'année et la génération du moteur. Il est donc important de vérifier les informations indiquées sur la fiche produit avant commande.

Joint moteur d'origine ou adaptable ?

Selon les références, il est possible de trouver des joints d'origine constructeur ou des joints provenant de fabricants spécialisés dans l'étanchéité moteur.

Dans les deux cas, le point essentiel reste la compatibilité avec le moteur et l'utilisation d'un joint adapté à la fonction prévue.

L'épaisseur et la conception de certains joints peuvent également avoir une importance particulière et ne doivent pas être modifiées sans raison.

Nos joints moteur moto cross et enduro

Retrouvez dans cette catégorie les joints moteur moto cross et enduro disponibles chez Piston MX : joints de culasse, joints d'embase, joints de carter, joints spi, joints toriques, joints de couvre-culasse, joints de pompe à eau et autres références d'étanchéité moteur.

Selon les arrivages et les références disponibles, le catalogue peut évoluer régulièrement.

Avant toute commande, vérifiez attentivement la compatibilité du joint avec votre moto afin d'éviter toute différence liée à l'année ou à la génération moteur.

Questions fréquentes sur les joints moteur moto cross

Faut-il toujours changer le joint de culasse après démontage ?

Dans la majorité des cas, le remplacement par un joint neuf est recommandé. Un joint de culasse déjà comprimé peut ne plus assurer correctement son étanchéité lors d'un nouveau montage.

Un joint d'embase peut-il provoquer une prise d'air ?

Oui, particulièrement sur un moteur 2 temps. Une mauvaise étanchéité entre le cylindre et le carter peut permettre à de l'air extérieur d'entrer dans le moteur.

Comment savoir si un joint spi de vilebrequin est HS ?

Les symptômes peuvent varier selon le moteur et le côté concerné. Une prise d'air, un ralenti irrégulier, des difficultés de réglage ou une fuite peuvent notamment orienter le diagnostic vers un problème d'étanchéité.

Peut-on monter deux joints d'embase ?

L'épaisseur du joint d'embase influence la position du cylindre et peut modifier certaines caractéristiques du moteur. Il ne faut donc pas ajouter ou supprimer des épaisseurs sans tenir compte des spécifications prévues pour le moteur.

La pâte à joint peut-elle remplacer un joint papier ?

Pas systématiquement. Si le constructeur prévoit un joint spécifique, il est préférable d'utiliser le type de joint prévu. La pâte à joint doit être utilisée uniquement sur les assemblages pour lesquels elle est adaptée.

Pourquoi un joint neuf peut-il fuir ?

Un joint neuf peut fuir si les surfaces sont endommagées ou sales, si le montage est incorrect, si le serrage n'est pas adapté ou si une autre pièce est déformée. Le remplacement du joint ne corrige donc pas toujours la cause initiale du problème.

Quelle différence entre un joint spi et un joint torique ?

Un joint spi est principalement conçu pour assurer l'étanchéité autour d'un arbre, souvent en rotation. Un joint torique est un anneau élastique utilisé entre deux surfaces ou dans une gorge afin d'assurer l'étanchéité d'un assemblage.

Trouvez vos joints moteur chez Piston MX

Retrouvez dans cette catégorie nos joints moteur pour moto cross et enduro actuellement disponibles : joints de culasse, joints d'embase, joints de carter, joints spi, joints toriques et autres composants d'étanchéité moteur.

Avant de commander, vérifiez attentivement la marque, le modèle, la cylindrée, l'année et la compatibilité indiquée sur la fiche produit.

En cas de doute, vous pouvez contacter Piston MX en indiquant les informations précises de votre moto.
