Refroidissement

Refroidissement moto cross et enduro d'occasion

Le système de refroidissement permet de maintenir le moteur d'une moto cross ou d'enduro à une température de fonctionnement adaptée. Il évacue une partie de la chaleur produite par la combustion et limite les risques de surchauffe pouvant endommager le moteur.

Chez Piston MX, cette catégorie regroupe différentes pièces de refroidissement moto cross et enduro d'occasion provenant de motos démontées dans notre atelier : radiateurs, durites, pompes à eau, turbines, axes de pompe, couvercles, bouchons de radiateur, vases d'expansion, ventilateurs et autres éléments du circuit selon les modèles disponibles.

Le circuit de refroidissement doit rester étanche et permettre une circulation correcte du liquide. Un radiateur bouché, une pompe à eau défectueuse, une fuite ou un manque de liquide peut entraîner une augmentation rapide de la température moteur.

Comment fonctionne le refroidissement d'une moto cross ?

Sur la majorité des motos cross et enduro modernes, le moteur utilise un refroidissement liquide. Le liquide de refroidissement circule autour du cylindre et de la culasse afin d'absorber une partie de la chaleur produite par le moteur.

Le liquide chaud est ensuite envoyé vers les radiateurs, où il est refroidi grâce à l'air qui traverse les ailettes. Il retourne ensuite vers le moteur pour recommencer le cycle.

La circulation est généralement assurée par une pompe à eau entraînée mécaniquement par le moteur. Selon les modèles, un thermostat ou un ventilateur peut également intervenir dans la régulation de la température.

Quels éléments composent le circuit de refroidissement ?

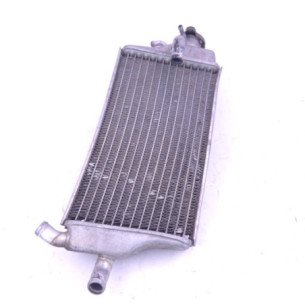

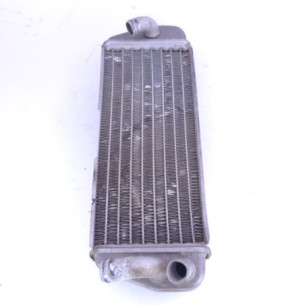

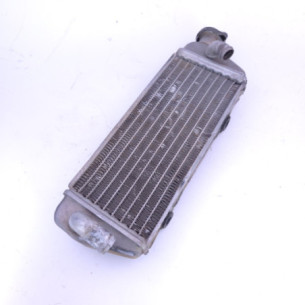

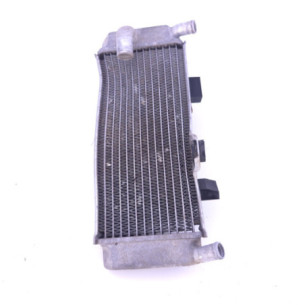

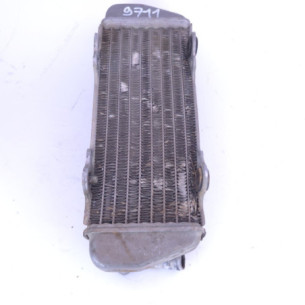

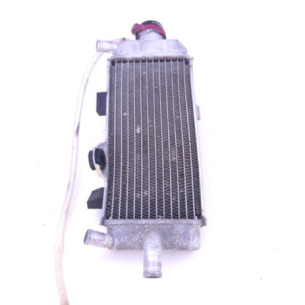

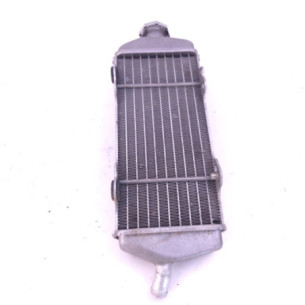

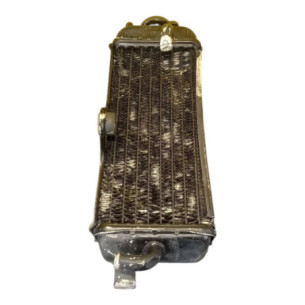

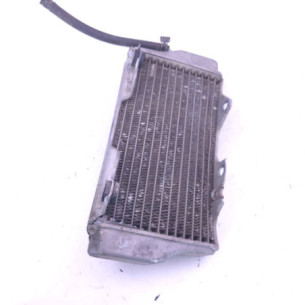

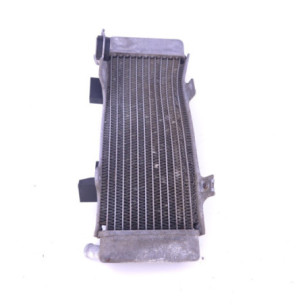

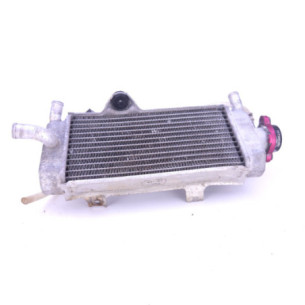

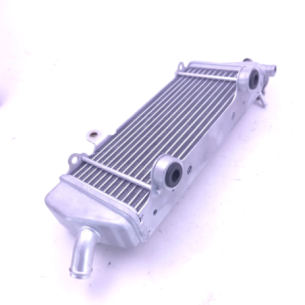

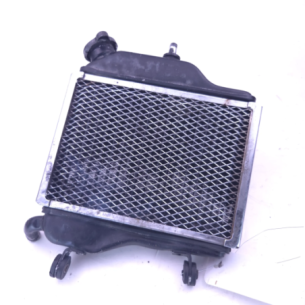

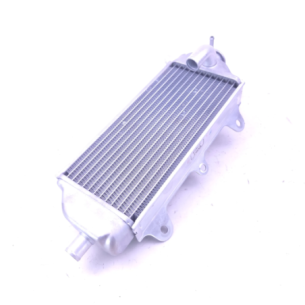

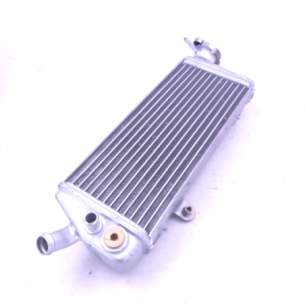

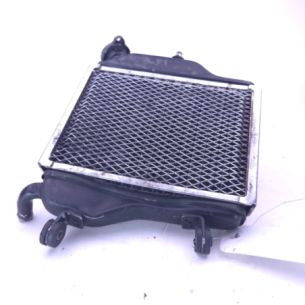

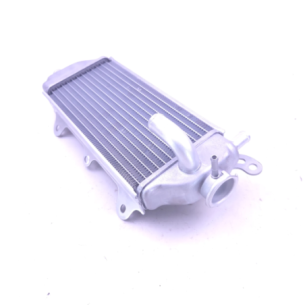

Radiateur

Le radiateur permet de dissiper la chaleur transportée par le liquide de refroidissement. Sur de nombreuses motos cross, deux radiateurs sont placés de chaque côté du cadre.

Ils sont constitués de tubes et de fines ailettes permettant d'augmenter la surface de contact avec l'air. Leur état est important pour conserver une capacité de refroidissement correcte.

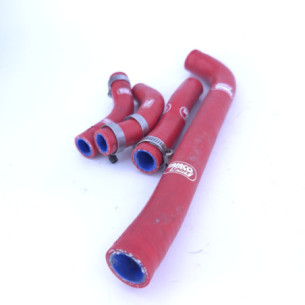

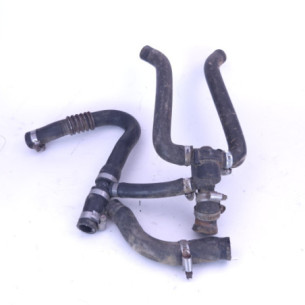

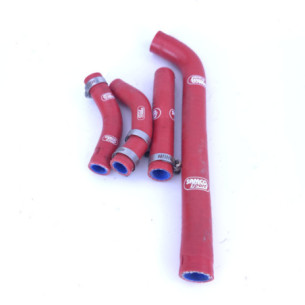

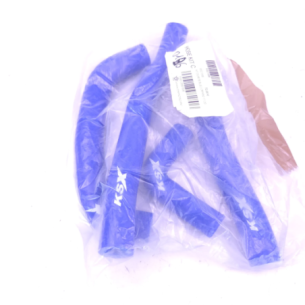

Durites de refroidissement

Les durites relient les différents éléments du circuit et permettent au liquide de circuler entre le moteur, les radiateurs et les autres composants.

Elles doivent rester souples, correctement fixées et ne présenter ni fissure, ni coupure, ni gonflement anormal.

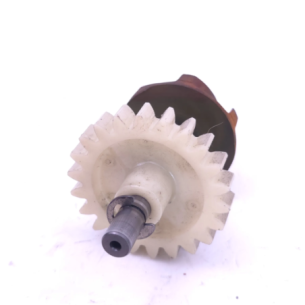

Pompe à eau

La pompe à eau assure la circulation du liquide à travers le moteur et les radiateurs.

Elle utilise généralement une turbine montée sur un axe entraîné par le moteur. Une pompe défectueuse peut réduire fortement la circulation du liquide et provoquer une surchauffe.

Turbine de pompe à eau

La turbine met le liquide en mouvement à l'intérieur du circuit. Ses ailettes doivent être en bon état afin de conserver un débit suffisant.

Une turbine détériorée, desserrée ou cassée peut empêcher la pompe de fonctionner correctement.

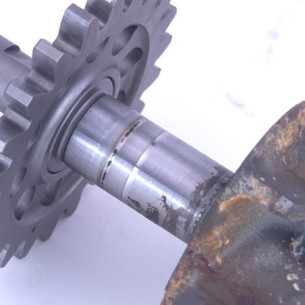

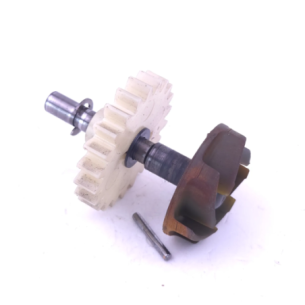

Axe de pompe à eau

L'axe de pompe à eau supporte la turbine et assure sa rotation. Il travaille avec différents joints et roulements selon la conception du moteur.

Une usure de l'axe au niveau des lèvres de joint peut provoquer des problèmes d'étanchéité.

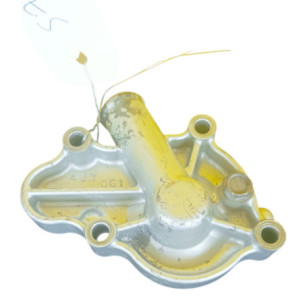

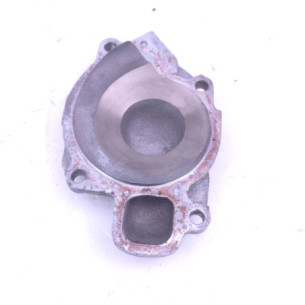

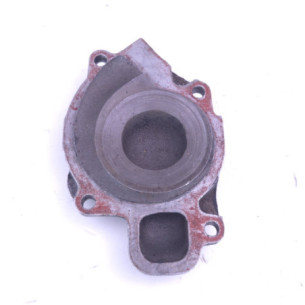

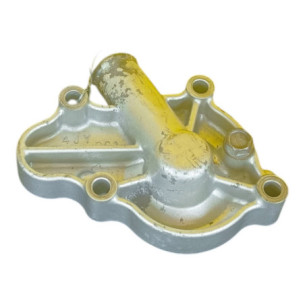

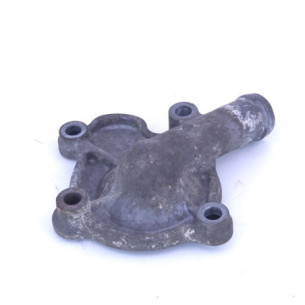

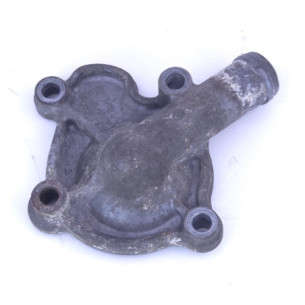

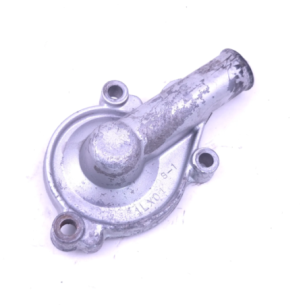

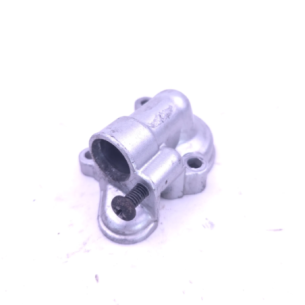

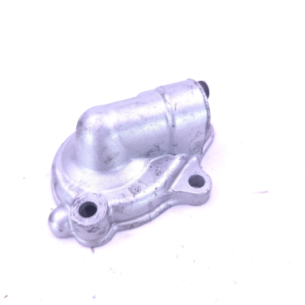

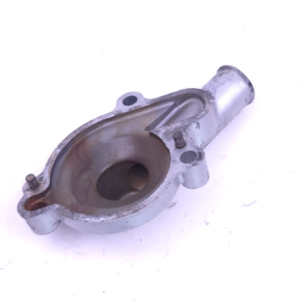

Couvercle de pompe à eau

Le couvercle de pompe à eau ferme le logement de la turbine et guide la circulation du liquide.

Cette pièce peut être endommagée lors d'une chute ou présenter de la corrosion selon son matériau et l'entretien du circuit.

Bouchon de radiateur

Le bouchon de radiateur ne sert pas uniquement à fermer le circuit. Il permet également de maintenir une certaine pression dans le système grâce à une soupape calibrée.

Cette pression permet d'augmenter la température d'ébullition du liquide. Un bouchon défectueux peut donc entraîner une perte de liquide ou un mauvais fonctionnement du circuit.

Vase d'expansion

Certaines motos d'enduro disposent d'un vase d'expansion. Il permet de récupérer une partie du liquide lorsque celui-ci se dilate avec la chaleur.

Selon le système utilisé, le liquide peut ensuite revenir dans le circuit lors du refroidissement du moteur.

Thermostat

Certains moteurs utilisent un thermostat afin de réguler la circulation du liquide en fonction de la température.

Lorsqu'il est froid, le moteur peut ainsi atteindre plus rapidement sa température normale de fonctionnement. Le thermostat s'ouvre ensuite progressivement lorsque la température augmente.

Ventilateur de radiateur

Un ventilateur peut être installé derrière un radiateur, notamment sur certaines motos d'enduro.

Il permet d'augmenter le passage d'air lorsque la moto roule lentement ou reste longtemps à faible vitesse, conditions dans lesquelles le refroidissement naturel par l'air devient moins efficace.

Pourquoi une moto cross peut-elle surchauffer ?

Une surchauffe peut avoir de nombreuses causes et ne provient pas forcément du moteur lui-même.

Parmi les causes possibles :

• niveau de liquide insuffisant ;
• fuite dans le circuit ;
• radiateur bouché ou fortement encrassé ;
• radiateur écrasé ou fortement déformé ;
• pompe à eau défectueuse ;
• turbine cassée ou endommagée ;
• bouchon de radiateur défectueux ;
• thermostat bloqué si le moteur en possède un ;
• air présent dans le circuit ;
• mauvaise circulation du liquide ;
• problème moteur produisant une chaleur excessive.

Radiateur moto cross : quels contrôles effectuer ?

Les radiateurs sont particulièrement exposés sur une moto tout-terrain. Une chute ou un choc peut les déformer rapidement.

Contrôler les fuites

Il faut vérifier l'absence de fuite au niveau des tubes, soudures, raccords et différentes zones du radiateur.

Des traces séchées de liquide de refroidissement peuvent parfois indiquer une fuite ancienne ou légère.

Contrôler les ailettes

Les ailettes permettent à l'air de dissiper la chaleur. Quelques ailettes légèrement tordues ne rendent pas nécessairement un radiateur inutilisable, mais une zone fortement écrasée réduit le passage d'air.

La boue et les saletés accumulées entre les ailettes peuvent également diminuer fortement l'efficacité du refroidissement.

Contrôler la déformation du radiateur

Après une chute, le radiateur peut être tordu vers l'intérieur ou vers l'arrière. Une déformation importante peut mettre les tubes sous contrainte et provoquer une fuite.

Il faut également vérifier que les points de fixation correspondent encore correctement au cadre.

Quels contrôles effectuer sur une pompe à eau ?

Lors d'une intervention sur le système de refroidissement, plusieurs éléments de la pompe à eau peuvent être contrôlés.

• état de la turbine ;
• état de l'axe ;
• jeu anormal de l'axe ;
• état des joints ;
• état du couvercle ;
• traces de corrosion ;
• liberté de rotation du mécanisme.

Sur certains moteurs, une fuite par l'orifice de contrôle situé près de la pompe peut indiquer une défaillance d'un élément d'étanchéité.

Pourquoi une pompe à eau fuit-elle ?

La pompe à eau doit séparer le circuit de refroidissement des autres parties du moteur. Elle utilise pour cela différents joints et systèmes d'étanchéité.

Avec le temps, l'axe peut s'user ou les joints peuvent perdre leur efficacité. Le liquide peut alors commencer à fuir.

Dans ce cas, il ne faut pas systématiquement remplacer uniquement le joint. L'état de l'axe, de la turbine et des autres éléments de la pompe doit également être contrôlé.

Liquide de refroidissement qui disparaît : quelles causes ?

Une baisse régulière du niveau de liquide doit être recherchée. Elle peut être provoquée par :

• une durite qui fuit ;
• un collier desserré ;
• un radiateur percé ;
• une fuite de pompe à eau ;
• un bouchon de radiateur défectueux ;
• un joint de culasse détérioré ;
• une surchauffe provoquant l'évacuation du liquide.

Une perte de liquide sans fuite extérieure visible doit donc faire l'objet d'un diagnostic plus approfondi.

Pourquoi le liquide de refroidissement sort-il par le trop-plein ?

Lorsque le liquide chauffe, sa pression augmente. Le bouchon de radiateur régule cette pression et permet l'évacuation lorsque la valeur prévue est dépassée.

Une petite quantité de liquide peut être évacuée dans certaines conditions sévères, mais des rejets réguliers ou importants peuvent indiquer une surchauffe, un bouchon défectueux ou un autre problème dans le circuit.

Comment savoir si le bouchon de radiateur est défectueux ?

Le ressort et les joints du bouchon doivent permettre de maintenir la pression prévue par le constructeur.

Un bouchon qui s'ouvre trop tôt peut laisser s'échapper du liquide alors que la pression reste encore normale. À l'inverse, un fonctionnement incorrect du système de pression peut perturber le comportement du circuit.

Un bouchon peut être testé avec un équipement adapté afin de vérifier sa pression d'ouverture.

Pourquoi purger le circuit de refroidissement ?

Après une vidange ou le remplacement d'une pièce, de l'air peut rester emprisonné dans le circuit.

Ces poches d'air peuvent réduire la circulation du liquide et créer des zones moins bien refroidies. Il est donc important de remplir et purger le circuit selon la procédure prévue pour la moto.

Peut-on rouler avec un radiateur légèrement tordu ?

Une légère déformation ne signifie pas nécessairement qu'un radiateur est inutilisable. Il faut surtout vérifier qu'il ne fuit pas, que le liquide peut circuler correctement et qu'une surface suffisante reste exposée au passage de l'air.

Un radiateur fortement écrasé, fissuré ou dont plusieurs tubes sont endommagés peut en revanche perdre une partie importante de son efficacité.

Peut-on réparer un radiateur de moto cross ?

Selon les dégâts, certains radiateurs en aluminium peuvent être réparés. Une petite fuite ou certaines déformations peuvent parfois être prises en charge par un professionnel spécialisé.

La possibilité de réparation dépend toutefois de l'emplacement de la fuite, de l'état général du faisceau et de l'importance de la déformation.

Refroidissement 2 temps et 4 temps

Les moteurs de moto cross 2 temps et 4 temps utilisent généralement un système de refroidissement liquide basé sur le même principe : une pompe fait circuler le liquide dans le moteur puis vers les radiateurs.

La forme des circuits, des carters de pompe, des durites et des radiateurs varie cependant selon le moteur. Les pièces ne sont donc pas interchangeables simplement parce que deux motos possèdent la même cylindrée.

Pièces de refroidissement par marque

Selon les arrivages, Piston MX propose des pièces de refroidissement d'occasion pour de nombreuses motos cross et enduro : KTM, Yamaha, Honda, Kawasaki, Suzuki, Husqvarna et GasGas.

Les radiateurs, durites, pompes à eau et autres composants peuvent évoluer selon le modèle, la cylindrée, l'année et la génération. La compatibilité indiquée sur chaque fiche produit doit donc être vérifiée avant commande.

Pourquoi acheter une pièce de refroidissement d'occasion ?

Lorsqu'un radiateur, un couvercle de pompe ou un autre élément est endommagé, il n'est pas forcément nécessaire de remplacer tout le système de refroidissement.

Une pièce d'origine d'occasion en bon état peut permettre de remettre la moto en état tout en conservant un montage constructeur.

Cette solution peut également être intéressante pour les motos anciennes lorsque certaines références deviennent difficiles à trouver neuves.

Nos pièces de refroidissement moto cross d'occasion

Les pièces proposées par Piston MX proviennent de motos démontées dans notre atelier. Selon les arrivages, notre catalogue peut comprendre des radiateurs, durites, pompes à eau, turbines, axes, couvercles, bouchons, vases d'expansion et ventilateurs.

Chaque produit dispose de sa propre fiche avec les photographies de la pièce réellement proposée ainsi que les informations de compatibilité disponibles.

L'état peut varier d'une pièce d'occasion à l'autre. Pour un radiateur, il est notamment important d'observer les éventuelles déformations, l'état des ailettes et des points de fixation directement sur les photographies.

Notre stock évolue régulièrement avec le démontage de nouvelles motos. De nouvelles références de refroidissement peuvent donc être ajoutées progressivement.

Questions fréquentes sur le refroidissement moto cross

Pourquoi ma moto chauffe-t-elle rapidement ?

Il peut s'agir d'un niveau de liquide insuffisant, d'un radiateur obstrué, d'un problème de pompe à eau, d'air dans le circuit ou d'un problème moteur. Le système complet doit être contrôlé avant de remplacer une pièce.

Comment savoir si une pompe à eau fonctionne ?

Il faut contrôler l'état de la turbine, de l'axe et de son entraînement. Une absence de circulation, une fuite ou une température anormale peut orienter le diagnostic vers la pompe, sans toutefois suffire à confirmer seule la panne.

Un radiateur légèrement plié est-il encore utilisable ?

Oui, selon l'importance de la déformation. Il doit rester étanche, permettre une circulation correcte du liquide et conserver une surface de refroidissement suffisante.

Pourquoi mon radiateur fuit-il après une chute ?

Une chute peut déformer le radiateur et créer une fissure sur un tube, une soudure ou un raccord. La fuite peut être immédiate ou apparaître progressivement sous l'effet des vibrations et de la pression.

Faut-il changer le bouchon de radiateur en cas de surchauffe ?

Pas systématiquement. Le bouchon fait partie des éléments à contrôler, mais une surchauffe peut avoir de nombreuses autres causes. Il est préférable d'identifier l'origine du problème avant de remplacer des pièces.

Peut-on mettre de l'eau à la place du liquide de refroidissement ?

Pour une utilisation normale, il est préférable d'utiliser un liquide adapté aux préconisations du constructeur. Un liquide de refroidissement possède notamment des propriétés anticorrosion et une protection contre le gel que l'eau seule n'offre pas.

Pourquoi faut-il nettoyer les radiateurs après avoir roulé dans la boue ?

La boue qui sèche entre les ailettes empêche l'air de traverser correctement le radiateur. La capacité de refroidissement peut alors diminuer fortement, même si le radiateur lui-même n'est pas endommagé.

Trouvez vos pièces de refroidissement chez Piston MX

Retrouvez dans cette catégorie nos pièces de refroidissement moto cross et enduro d'occasion actuellement disponibles : radiateurs, durites, pompes à eau, turbines, couvercles, bouchons et autres composants du circuit.

Avant de commander, vérifiez attentivement la marque, le modèle, la cylindrée, l'année et la compatibilité indiquée sur la fiche produit.

En cas de doute, vous pouvez contacter Piston MX en indiquant les informations précises de votre moto.
