Faisceau électrique

Faisceau électrique moto cross et enduro d'occasion

Le faisceau électrique relie entre eux les différents composants électriques et électroniques d'une moto cross ou d'enduro. Il permet notamment de transmettre l'alimentation, les masses et les différents signaux nécessaires au fonctionnement de la moto.

Chez Piston MX, cette catégorie regroupe différents faisceaux électriques moto cross et enduro d'occasion provenant de motos démontées dans notre atelier : faisceaux principaux, sous-faisceaux, câblages, connecteurs et éléments associés selon les arrivages.

En tout-terrain, le câblage est exposé aux vibrations, à la boue, à l'eau, aux frottements et aux démontages successifs. Un faisceau en mauvais état peut provoquer des pannes intermittentes parfois difficiles à localiser.

Quel est le rôle du faisceau électrique ?

Le faisceau distribue les différentes liaisons électriques entre les équipements de la moto.

Selon le modèle, il peut notamment relier :

• le stator ;
• le CDI ou l'ECU ;
• la bobine d'allumage ;
• le régulateur ;
• la batterie ;
• les capteurs ;
• les relais ;
• la pompe à essence ;
• le démarreur ;
• les commandes au guidon ;
• et les équipements électriques présents sur la moto.

Faisceau principal et sous-faisceaux

Selon la conception de la moto, le câblage peut être constitué d'un faisceau principal complété par plusieurs sous-faisceaux.

On peut par exemple retrouver des câblages séparés pour certains équipements, capteurs, commandes, éclairages ou éléments du système d'injection.

Lors d'un remplacement, il est important d'identifier précisément la partie du faisceau concernée.

Connecteurs et prises électriques

Les connecteurs électriques permettent de démonter facilement les différents composants sans couper les fils.

Ils sont néanmoins exposés à l'humidité, aux projections et aux vibrations. Avec le temps, les broches peuvent s'oxyder, se desserrer ou être endommagées.

Un connecteur extérieurement intact peut parfois présenter un mauvais contact à l'intérieur.

Quels sont les symptômes d'un faisceau électrique défectueux ?

Un problème de faisceau peut provoquer des symptômes très variés :

• moto qui ne démarre plus ;
• absence d'étincelle ;
• coupures moteur intermittentes ;
• pompe à essence qui ne fonctionne plus ;
• démarreur inactif ;
• batterie qui ne charge plus correctement ;
• capteur qui transmet une information incorrecte ;
• équipement électrique qui fonctionne par intermittence ;
• ou panne apparaissant uniquement lorsque le guidon ou le faisceau bouge.

Ces symptômes peuvent également provenir des composants eux-mêmes. Le faisceau doit donc être contrôlé dans le cadre d'un diagnostic global.

Fil électrique coupé ou endommagé

Un fil peut être coupé complètement ou seulement partiellement à l'intérieur de sa gaine.

Les vibrations répétées, les frottements contre le cadre, un pincement ou une mauvaise réparation peuvent détériorer les conducteurs.

Une coupure partielle peut provoquer une panne intermittente qui apparaît uniquement lorsque le faisceau est déplacé.

Faux contact dans le faisceau

Un faux contact correspond à une connexion électrique instable.

Il peut être provoqué par :

• une broche desserrée ;
• un connecteur oxydé ;
• un fil presque coupé ;
• une cosse mal sertie ;
• un mauvais contact de masse ;
• ou un connecteur mal emboîté.

Oxydation des connecteurs

L'eau et l'humidité peuvent provoquer une oxydation des broches électriques.

Cette oxydation augmente la résistance électrique et peut empêcher un signal ou une alimentation de circuler correctement.

Les prises situées dans les zones exposées à l'eau, à la boue et aux lavages doivent être contrôlées avec attention.

Masse électrique moto

Les masses électriques sont essentielles au bon fonctionnement du circuit.

Une cosse de masse desserrée, oxydée ou mal en contact avec le cadre ou le moteur peut provoquer des pannes importantes ou intermittentes.

Avant de remplacer un composant électronique coûteux, il est donc utile de vérifier les principaux points de masse du système.

Faisceau qui frotte contre le cadre

Un mauvais passage du faisceau peut provoquer un frottement répété contre le cadre, le réservoir, la colonne de direction ou d'autres pièces.

Avec le temps, la gaine peut s'user jusqu'à mettre le conducteur à nu. Cela peut provoquer un court-circuit ou une panne intermittente.

Lors du remontage, le faisceau doit donc retrouver un cheminement proche de celui prévu d'origine et être correctement maintenu.

Faisceau pincé ou écrasé

Un faisceau peut être accidentellement pincé entre deux pièces lors du remontage d'un réservoir, d'une selle, d'un élément de cadre ou d'un carénage.

Même si la gaine extérieure semble encore correcte, les conducteurs internes peuvent avoir été détériorés.

Comment contrôler un faisceau électrique ?

Le contrôle commence généralement par une inspection visuelle.

Il est conseillé de rechercher :

• fils coupés ;
• gaines abîmées ;
• traces de frottement ;
• connecteurs cassés ;
• broches tordues ;
• oxydation ;
• réparations anciennes ;
• fils ajoutés ou modifiés ;
• et points de masse desserrés.

Tester la continuité d'un fil

Un multimètre peut être utilisé pour vérifier la continuité d'un conducteur lorsque le circuit est correctement isolé pour effectuer le contrôle.

Ce test permet notamment de rechercher une coupure entre deux points d'un fil.

Une mesure correcte à l'arrêt ne permet cependant pas toujours de détecter un faux contact qui apparaît uniquement lorsque le faisceau est plié ou soumis aux vibrations.

Comment rechercher un court-circuit ?

Un fil dont l'isolant est détérioré peut entrer en contact avec le cadre ou un autre conducteur et provoquer un court-circuit.

La recherche du défaut nécessite de suivre le circuit concerné et de contrôler les zones où le faisceau peut avoir été écrasé, frotté ou modifié.

Un fusible qui saute régulièrement peut être un indice de court-circuit sur les motos équipées du circuit correspondant.

Peut-on réparer un faisceau électrique ?

Un faisceau peut parfois être réparé lorsqu'un fil ou un connecteur localisé est endommagé.

La réparation doit toutefois garantir une connexion électrique fiable, une isolation correcte et une résistance suffisante aux vibrations et à l'humidité.

Lorsque le faisceau présente de nombreuses modifications, plusieurs fils endommagés ou des connecteurs fortement détériorés, son remplacement complet peut être plus adapté.

Réparer un fil coupé

Une réparation doit restituer une liaison électrique solide et correctement isolée.

Les raccords improvisés, fils simplement torsadés ou connexions mal isolées peuvent rapidement provoquer de nouveaux faux contacts avec les vibrations.

Il est également important de conserver une longueur de fil suffisante pour éviter toute tension mécanique sur le raccord.

Peut-on remplacer uniquement un connecteur ?

Oui, lorsqu'un connecteur est endommagé alors que le reste du faisceau est en bon état.

Le nouveau connecteur doit cependant utiliser le bon nombre de broches, les bonnes cosses et surtout respecter le brochage d'origine.

Une prise qui s'emboîte physiquement n'est pas nécessairement câblée de la même manière.

Faisceau modifié : que faut-il vérifier ?

Les motos d'occasion peuvent avoir reçu différents équipements ou réparations électriques au cours de leur vie.

Il est donc fréquent de rencontrer :

• fils ajoutés ;
• connecteurs remplacés ;
• équipements supprimés ;
• raccords non d'origine ;
• ou modifications liées à un éclairage ou un équipement supplémentaire.

Lors d'une recherche de panne, ces modifications doivent être examinées en priorité.

Faisceau motocross et faisceau enduro

Une moto d'enduro peut disposer d'un faisceau plus développé qu'une moto de motocross de génération comparable en raison de la présence possible d'éclairage, de commandes supplémentaires ou d'autres équipements.

Il ne faut donc pas considérer qu'un faisceau provenant d'une version cross est automatiquement compatible avec une version enduro, même lorsque le moteur est proche.

Faisceau 2 temps et 4 temps

La conception du faisceau dépend davantage de l'équipement électrique et de la génération de la moto que du seul fait qu'elle soit équipée d'un moteur 2 temps ou 4 temps.

Les motos équipées d'injection, de démarreur électrique ou de nombreux capteurs disposent généralement d'un câblage plus complexe que les motos utilisant un système d'allumage plus simple.

Comment choisir un faisceau électrique compatible ?

Un faisceau doit correspondre précisément à l'architecture électrique de la moto.

Avant de commander, il est important de vérifier :

• la marque ;
• le modèle ;
• la cylindrée ;
• l'année ;
• la génération de la moto ;
• le type d'alimentation, carburateur ou injection selon le modèle ;
• la présence d'un démarreur électrique ;
• les équipements présents ;
• le nombre et la forme des connecteurs ;
• et si possible la référence du faisceau.

Peut-on monter un faisceau d'une autre année ?

Cela peut être possible lorsque plusieurs millésimes utilisent exactement la même architecture électrique et la même référence de faisceau.

Cependant, une simple modification de capteur, de CDI, d'ECU, de régulateur ou de connecteur peut rendre deux faisceaux incompatibles.

La compatibilité doit donc être vérifiée précisément.

Deux faisceaux avec les mêmes prises sont-ils compatibles ?

Pas nécessairement.

La forme des connecteurs peut être identique alors que le brochage, la longueur des câbles ou les composants raccordés sont différents.

La référence et l'affectation du faisceau restent donc importantes.

Faisceaux électriques par marque

Selon les arrivages, Piston MX propose des faisceaux électriques d'occasion pour de nombreuses motos cross et enduro : KTM, Yamaha, Honda, Kawasaki, Suzuki, Husqvarna et GasGas.

Le câblage peut évoluer selon le modèle, l'année et l'équipement. La compatibilité indiquée sur chaque fiche produit doit donc être vérifiée avant commande.

Pourquoi acheter un faisceau électrique d'occasion ?

Un faisceau électrique d'origine d'occasion peut permettre de remplacer un câblage fortement endommagé ou modifié tout en retrouvant une configuration proche du montage d'origine.

Cela peut être particulièrement intéressant lorsqu'un ancien faisceau comporte de nombreuses réparations, fils coupés ou connecteurs manquants.

Avant montage, il reste important de contrôler l'état des gaines, connecteurs et broches.

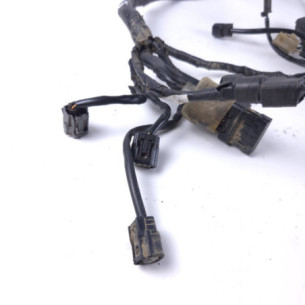

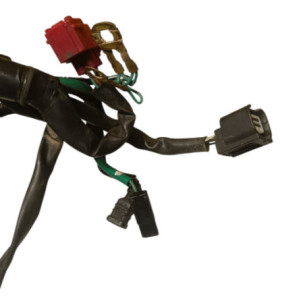

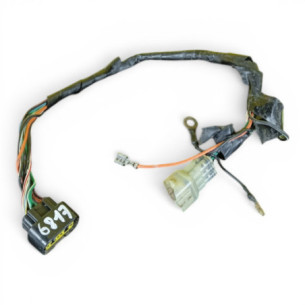

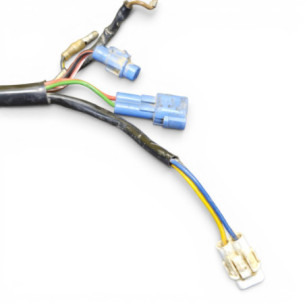

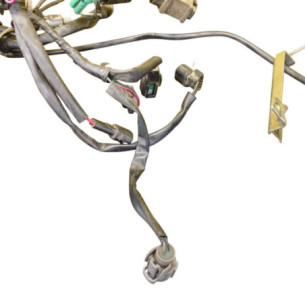

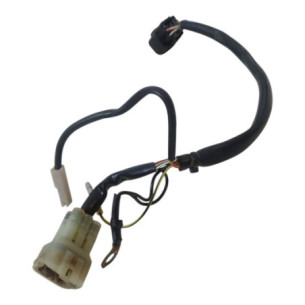

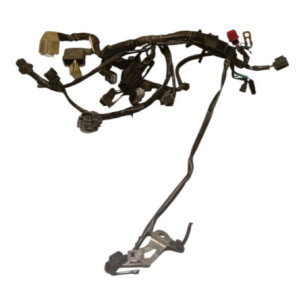

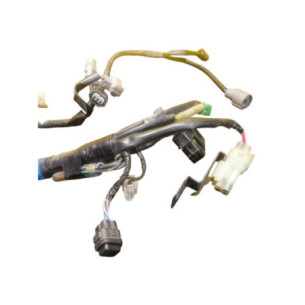

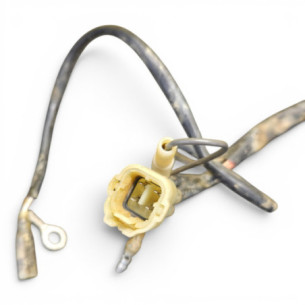

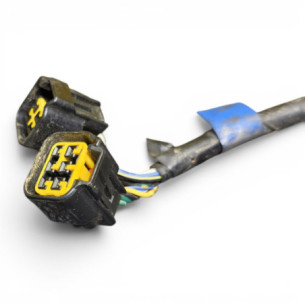

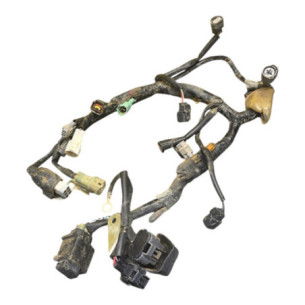

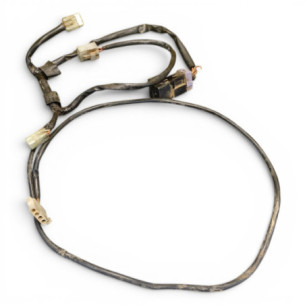

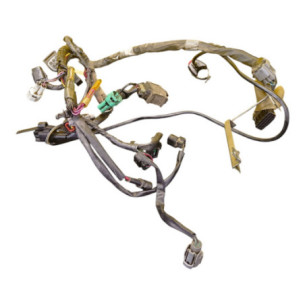

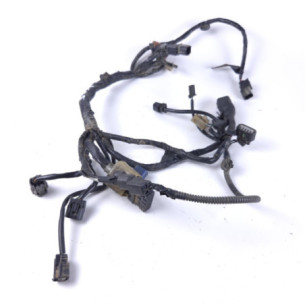

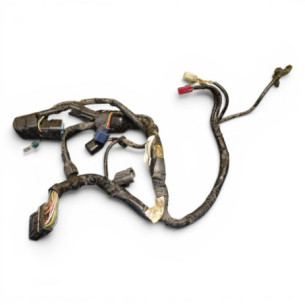

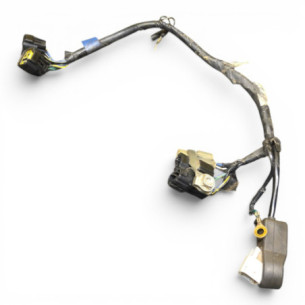

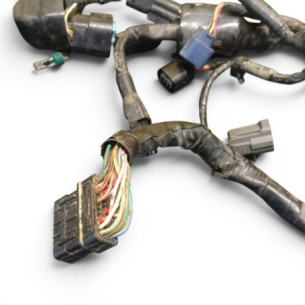

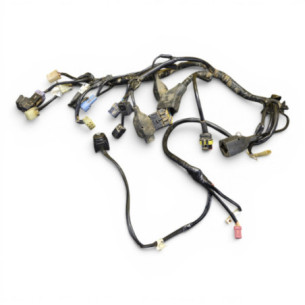

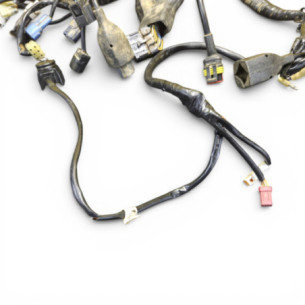

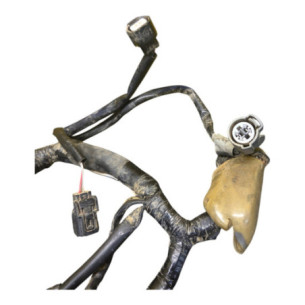

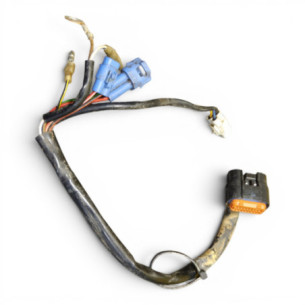

Nos faisceaux électriques moto cross et enduro d'occasion

Les faisceaux électriques proposés par Piston MX proviennent de motos démontées dans notre atelier.

Selon les arrivages, notre catalogue peut comprendre des faisceaux principaux, sous-faisceaux, câblages, connecteurs et différents éléments électriques associés.

Chaque produit dispose de sa propre fiche avec les photographies de la pièce réellement proposée ainsi que les informations de compatibilité disponibles.

Les photographies permettent notamment de comparer les prises, la disposition du câblage et l'état général du faisceau avec la pièce recherchée.

Notre stock évolue régulièrement avec le démontage de nouvelles motos et de nouvelles références peuvent être ajoutées progressivement.

Questions fréquentes sur les faisceaux électriques moto cross

Comment savoir si un faisceau est coupé ?

Une inspection visuelle permet parfois de trouver le défaut. Un contrôle de continuité au multimètre peut également permettre de rechercher une coupure entre deux points du circuit.

Un faux contact peut-il faire couper le moteur ?

Oui. Une connexion défectueuse sur un circuit essentiel peut provoquer une coupure complète ou intermittente du moteur.

Pourquoi la panne apparaît-elle seulement quand je tourne le guidon ?

Un fil ou un connecteur situé près de la colonne de direction peut être endommagé ou soumis à une tension lorsque le guidon tourne. Cette zone doit être contrôlée avec attention.

Peut-on réparer un connecteur cassé ?

Oui, il est souvent possible de remplacer le connecteur ou ses cosses si le reste du faisceau est en bon état, à condition de respecter le brochage d'origine.

Une mauvaise masse peut-elle empêcher une moto de démarrer ?

Selon le circuit concerné, une mauvaise masse peut effectivement perturber fortement le fonctionnement électrique et empêcher certains systèmes de fonctionner correctement.

Peut-on monter un faisceau d'une autre moto si les prises correspondent ?

Pas sans vérifier sa compatibilité. Des prises identiques peuvent utiliser un brochage différent ou alimenter des composants différents.

Trouvez votre faisceau électrique chez Piston MX

Retrouvez dans cette catégorie nos faisceaux électriques moto cross et enduro d'occasion, sous-faisceaux, câblages et connecteurs disponibles selon nos arrivages.

Avant de commander, vérifiez attentivement la marque, le modèle, la cylindrée, l'année, les équipements, les connecteurs et la référence du faisceau lorsqu'elle est disponible.

En cas de doute, vous pouvez contacter Piston MX en indiquant les informations précises de votre moto et, si possible, des photographies ou la référence de votre ancien faisceau.
