Rotor d'allumage

Rotor d'allumage moto cross et enduro d'occasion

Le rotor d'allumage, également appelé selon les motos volant magnétique ou volant moteur, est une pièce importante du système d'allumage et de production électrique. Il tourne avec le vilebrequin autour ou à proximité du stator et participe au fonctionnement du système électrique de la moto.

Chez Piston MX, cette catégorie regroupe différents rotors d'allumage moto cross et enduro d'occasion provenant de motos démontées dans notre atelier.

La compatibilité d'un rotor doit être contrôlée avec attention. Le diamètre, le cône de montage, la position de la clavette, les aimants et la conception générale peuvent varier selon le modèle et l'année.

À quoi sert un rotor d'allumage ?

Le rotor est entraîné directement par le vilebrequin. En tournant par rapport au stator, ses éléments magnétiques permettent de participer à la production des signaux et de l'énergie électrique nécessaires au système de la moto.

Selon la conception, le rotor peut participer :

• au fonctionnement du système d'allumage ;
• à la production électrique ;
• au repérage de la position du vilebrequin ;
• et à l'inertie du moteur.

Rotor, volant magnétique et volant moteur : quelle différence ?

Sur une moto cross ou d'enduro, les termes rotor et volant magnétique sont souvent utilisés pour désigner la pièce tournante du système d'allumage.

Le terme volant moteur peut également être rencontré, notamment lorsque l'on parle de l'effet d'inertie produit par la masse du rotor.

La désignation exacte peut varier selon les constructeurs et les systèmes d'allumage.

Rotor et stator : comment fonctionnent-ils ensemble ?

Le rotor constitue la partie tournante du système alors que le stator reste fixe.

Lorsque le moteur tourne, le déplacement du champ magnétique du rotor par rapport aux bobinages et capteurs du stator permet au système électrique de fonctionner.

Un problème attribué au rotor peut donc parfois provenir du stator, du capteur d'allumage ou d'un autre composant du circuit.

Aimants du rotor d'allumage

Le rotor comporte des éléments magnétiques indispensables à son fonctionnement.

Lors d'un contrôle, il faut notamment rechercher :

• un aimant cassé ;
• un élément décollé ;
• des traces de contact avec le stator ;
• une dégradation importante à l'intérieur du rotor ;
• ou tout dommage visible susceptible d'affecter sa rotation.

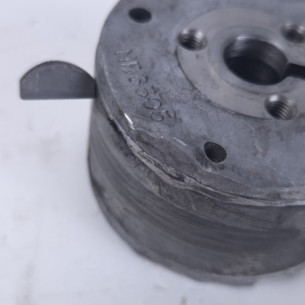

Clavette de rotor d'allumage

La clavette permet de positionner correctement le rotor sur le vilebrequin sur de nombreux moteurs.

Elle assure notamment le positionnement angulaire prévu lors du montage.

Une clavette endommagée ou cisaillée peut provoquer un décalage du rotor et perturber le fonctionnement du moteur.

Clavette de rotor cisaillée : quels symptômes ?

Si le rotor se décale par rapport à sa position normale, le moment auquel le système d'allumage fonctionne peut être perturbé.

Selon le moteur, cela peut notamment provoquer :

• des difficultés de démarrage ;
• un moteur qui ne démarre plus ;
• des retours ou un fonctionnement irrégulier ;
• ou une perte importante de performances.

Ces symptômes peuvent toutefois avoir d'autres causes et ne suffisent pas à confirmer une clavette cisaillée.

Cône du rotor et vilebrequin

Sur de nombreux moteurs, le rotor se monte sur une portée conique située à l'extrémité du vilebrequin.

Les surfaces de contact doivent être en bon état afin que le rotor puisse prendre correctement sa position lors du serrage.

Une portée fortement marquée ou endommagée peut compromettre le montage correct du rotor.

Quels contrôles effectuer sur un rotor d'occasion ?

Avant remontage, il est conseillé de contrôler :

• l'état général du rotor ;
• l'absence de fissure ;
• l'état des aimants ;
• la portée conique ;
• la rainure de clavette ;
• le filetage lorsqu'il est présent ;
• les traces éventuelles de frottement ;
• et l'absence de déformation visible.

Rotor qui frotte sur le stator

Des traces de frottement à l'intérieur du rotor ou sur le stator indiquent qu'un contact anormal a pu se produire.

Il faut alors rechercher la cause avant remontage :

• rotor endommagé ;
• mauvais montage ;
• jeu anormal ;
• stator mal positionné ;
• ou problème mécanique autour du vilebrequin.

Rotor d'allumage abîmé : quels symptômes ?

Un rotor réellement endommagé peut perturber le fonctionnement du système d'allumage ou de production électrique.

Les symptômes éventuels peuvent comprendre :

• absence d'étincelle ;
• allumage irrégulier ;
• difficultés de démarrage ;
• production électrique anormale ;
• ou bruit mécanique inhabituel si une pièce entre en contact.

Ces symptômes peuvent également provenir du stator, du CDI, de la bobine, du capteur ou du faisceau. Un diagnostic du système complet reste donc nécessaire.

Influence du poids du rotor sur le moteur

La masse du rotor participe à l'inertie du moteur.

Un volant plus lourd tend à conserver davantage son mouvement, tandis qu'un ensemble plus léger peut permettre au régime moteur de varier plus rapidement.

Le poids du rotor fait cependant partie de la conception globale du moteur et il ne faut pas remplacer un rotor par un autre modèle uniquement pour modifier son inertie sans vérifier sa compatibilité.

Comment démonter un rotor d'allumage ?

Le démontage nécessite généralement de retirer la fixation centrale puis d'utiliser un arrache-volant adapté.

L'outil doit correspondre au filetage et au système prévu pour le rotor concerné.

L'utilisation d'un outil inadapté ou de coups directement sur le rotor peut endommager la pièce, le vilebrequin ou les aimants.

Pourquoi utiliser un arrache-volant adapté ?

Un rotor peut être fortement maintenu sur le cône du vilebrequin. L'arrache-volant permet d'exercer l'effort dans l'axe prévu pour son extraction.

Les dimensions et filetages des extracteurs ne sont pas universels. Il faut donc utiliser l'outil correspondant précisément au rotor de la moto.

Repères sur le rotor d'allumage

Certains rotors comportent des repères utilisés lors de différents contrôles ou opérations de réglage moteur.

La signification de ces repères varie selon le moteur et doit être interprétée à partir des indications correspondant au modèle concerné.

Peut-on réparer un rotor d'allumage ?

La possibilité d'une réparation dépend du défaut constaté.

Une rainure de clavette fortement endommagée, un rotor fissuré, un aimant détaché ou une portée détériorée doit être examiné avec attention.

Dans de nombreux cas, le remplacement par un rotor en bon état constitue une solution plus adaptée qu'une réparation incertaine.

Comment choisir un rotor d'allumage compatible ?

Deux rotors ressemblants ne sont pas forcément interchangeables.

Avant de commander, il est important de vérifier :

• la marque ;
• le modèle ;
• la cylindrée ;
• l'année ;
• la génération du moteur ;
• le diamètre du rotor ;
• le montage sur le vilebrequin ;
• la position de la rainure de clavette ;
• le système de stator associé ;
• et si possible la référence constructeur.

Peut-on monter un rotor d'une autre année ?

Cela peut être possible lorsque plusieurs millésimes utilisent exactement le même moteur et le même système d'allumage.

Cependant, une évolution du vilebrequin, du stator, du capteur ou du rotor peut rendre les pièces incompatibles.

La compatibilité doit donc être vérifiée précisément.

Peut-on monter un rotor d'une autre cylindrée ?

Pas simplement parce que les deux rotors ont une apparence similaire.

Le cône, la clavette, les dimensions, le système magnétique et le fonctionnement avec le stator peuvent différer selon le moteur.

La référence d'origine reste donc un élément important pour vérifier la compatibilité.

Rotors d'allumage par marque

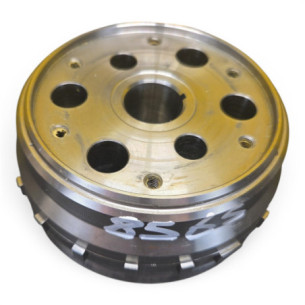

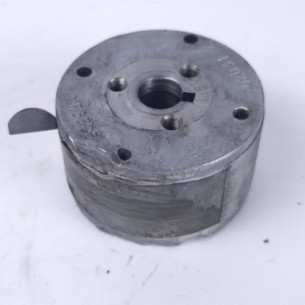

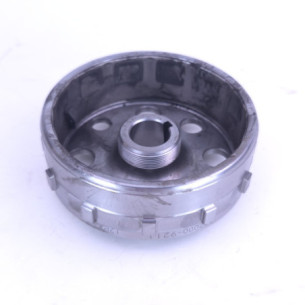

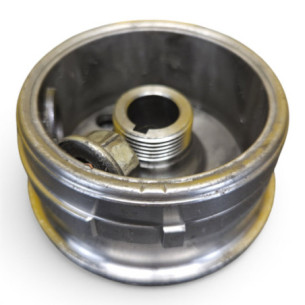

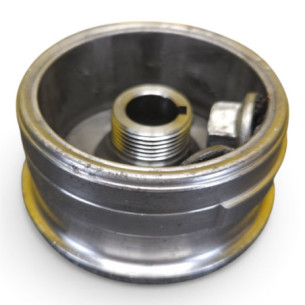

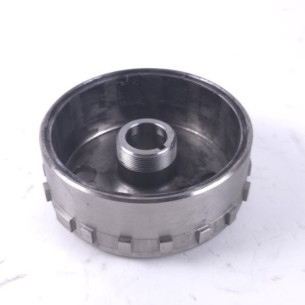

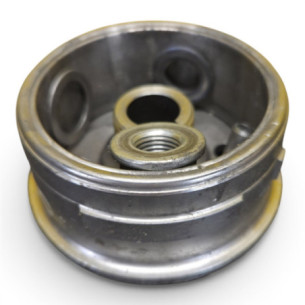

Selon les arrivages, Piston MX propose des rotors d'allumage d'occasion pour différentes motos cross et enduro : KTM, Yamaha, Honda, Kawasaki, Suzuki, Husqvarna et GasGas.

Les montages peuvent évoluer selon le moteur et l'année. La compatibilité indiquée sur chaque fiche produit doit donc être vérifiée avant commande.

Pourquoi acheter un rotor d'allumage d'occasion ?

Un rotor d'allumage d'origine d'occasion peut permettre de remplacer un volant endommagé tout en conservant le système prévu pour la moto.

Cette solution peut également être intéressante pour retrouver une pièce d'origine correspondant à un moteur plus ancien.

Avant montage, il est toutefois important de contrôler l'état du cône, de la rainure de clavette, des aimants et des différentes surfaces de la pièce.

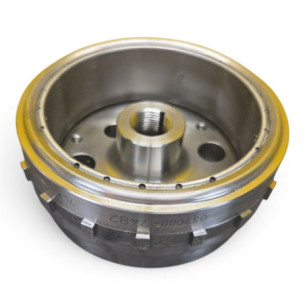

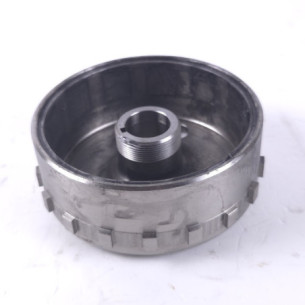

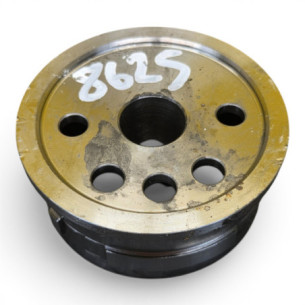

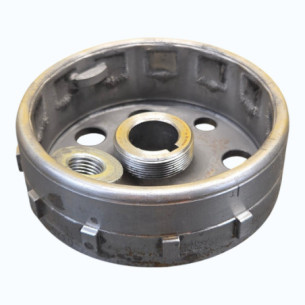

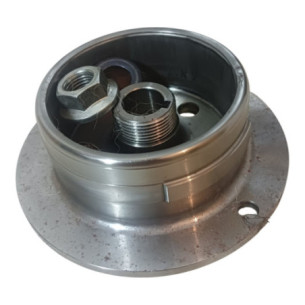

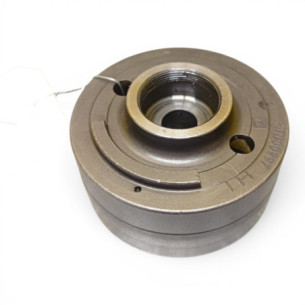

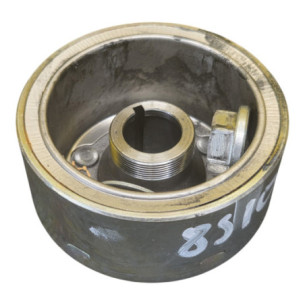

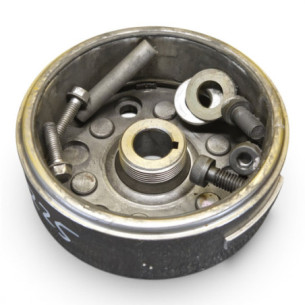

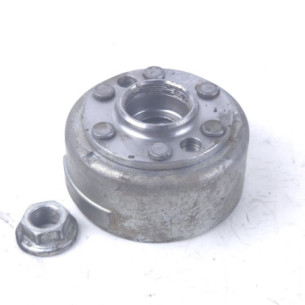

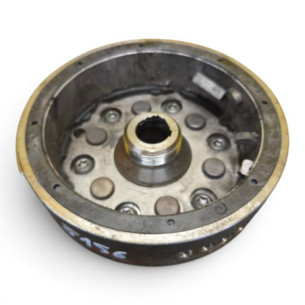

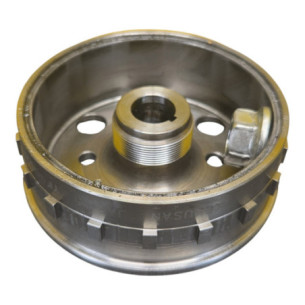

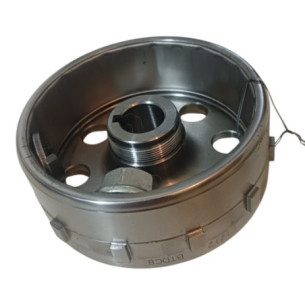

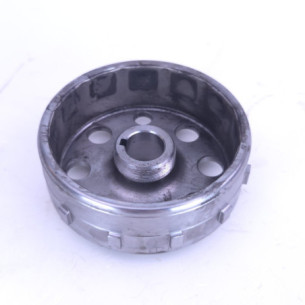

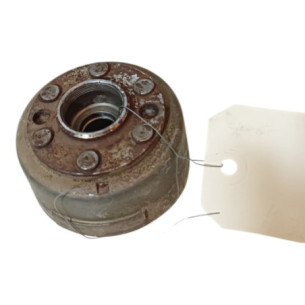

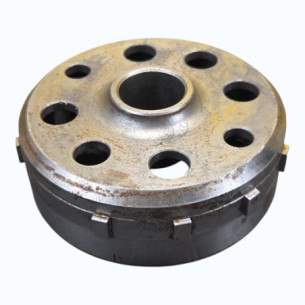

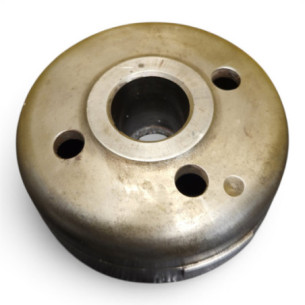

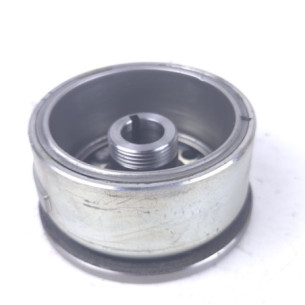

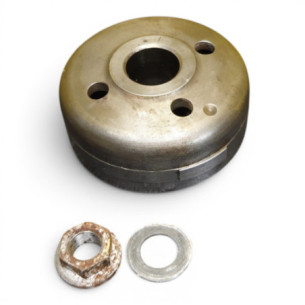

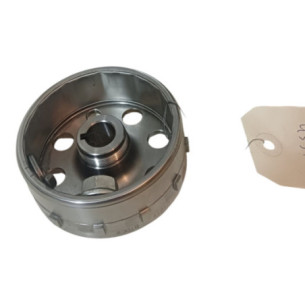

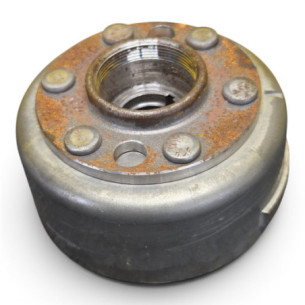

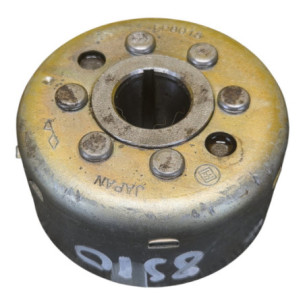

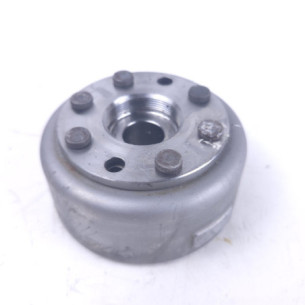

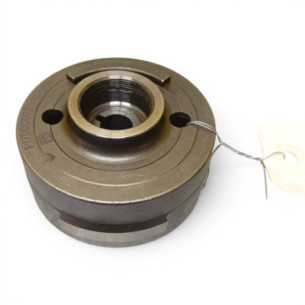

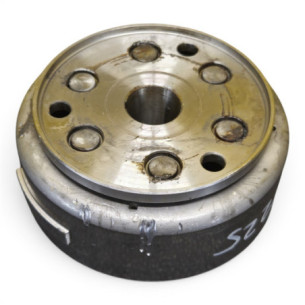

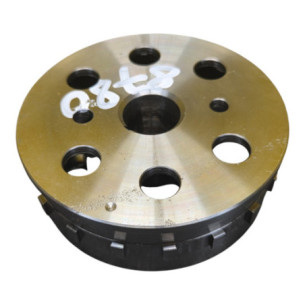

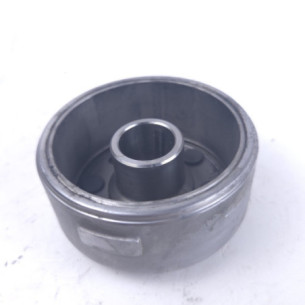

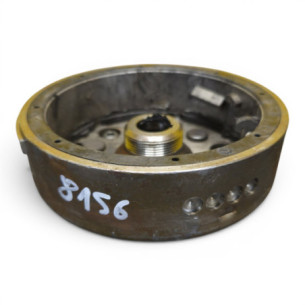

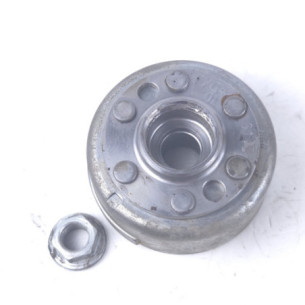

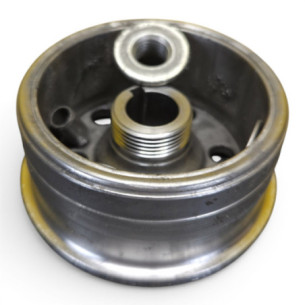

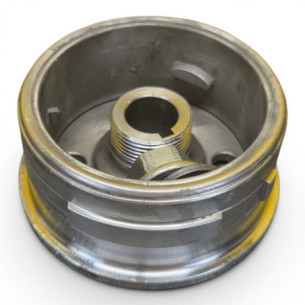

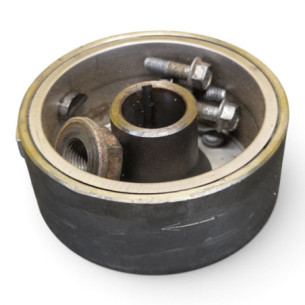

Nos rotors d'allumage moto cross et enduro d'occasion

Les rotors d'allumage proposés par Piston MX proviennent de motos démontées dans notre atelier.

Chaque produit dispose de sa propre fiche avec les photographies de la pièce réellement proposée ainsi que les informations de compatibilité disponibles.

Les photographies permettent notamment d'observer l'extérieur du rotor, sa portée de montage, la rainure de clavette, les filetages et l'état général de la pièce.

Notre stock évolue régulièrement avec le démontage de nouvelles motos et de nouvelles références peuvent être ajoutées progressivement.

Questions fréquentes sur les rotors d'allumage

Quelle différence entre rotor et stator ?

Le rotor tourne avec le vilebrequin tandis que le stator reste fixe. Les deux éléments travaillent ensemble dans le système d'allumage et de production électrique.

Une clavette de rotor cassée peut-elle empêcher le moteur de démarrer ?

Si le rotor se décale suffisamment par rapport à sa position normale, le fonctionnement de l'allumage peut être perturbé et le moteur peut devenir difficile ou impossible à démarrer.

Comment savoir si un rotor est endommagé ?

Il faut notamment contrôler les aimants, les traces de frottement, le cône, la rainure de clavette, les filetages et l'absence de fissure ou de déformation.

Faut-il un outil spécial pour retirer le rotor ?

Dans la majorité des cas, un arrache-volant correspondant précisément au rotor est nécessaire pour effectuer le démontage correctement.

Un rotor peut-il provoquer une absence d'étincelle ?

Un défaut important du rotor peut perturber le système d'allumage, mais une absence d'étincelle peut également provenir du stator, du capteur, du CDI, de la bobine, de la bougie ou du faisceau.

Puis-je monter un rotor qui ressemble au mien ?

La ressemblance visuelle ne suffit pas. Le cône, la clavette, les dimensions, les aimants et la compatibilité avec le stator doivent correspondre.

Trouvez votre rotor d'allumage chez Piston MX

Retrouvez dans cette catégorie nos rotors d'allumage, volants magnétiques et volants moteur moto cross et enduro d'occasion disponibles selon nos arrivages.

Avant de commander, vérifiez attentivement la marque, le modèle, la cylindrée, l'année, le système d'allumage et la référence de la pièce lorsqu'elle est disponible.

En cas de doute, vous pouvez contacter Piston MX en indiquant les informations précises de votre moto et, si possible, la référence ou des photographies de votre ancien rotor.
