Boîte de vitesses moto cross et enduro d'occasion

La boîte de vitesses est l'un des ensembles mécaniques essentiels d'une moto cross ou d'enduro. Elle permet d'adapter le régime moteur à la vitesse de la moto en transmettant la puissance du moteur vers la transmission secondaire.

Chez Piston MX, cette catégorie regroupe différentes pièces de boîte de vitesses d'occasion provenant de motos démontées dans notre atelier : arbres de boîte, pignons, fourchettes, barillets de sélection, axes, rondelles, circlips et autres éléments internes selon les modèles disponibles.

Une boîte de vitesses fonctionne avec des tolérances précises. L'état des dents de pignons, des crabots, des fourchettes, des portées d'arbres et du système de sélection doit donc être examiné avec attention avant tout remontage.

Comment fonctionne une boîte de vitesses de moto cross ?

Sur une moto cross ou enduro, la boîte de vitesses est généralement intégrée directement au moteur. Elle reçoit la rotation du vilebrequin par l'intermédiaire de l'embrayage et transmet ensuite cette rotation vers le pignon de sortie de boîte.

Le changement de rapport permet de modifier le rapport entre le régime du moteur et la vitesse de rotation de la roue arrière. Les premiers rapports offrent généralement davantage de démultiplication pour favoriser l'accélération, tandis que les rapports supérieurs permettent d'atteindre une vitesse plus importante.

Sur les motos de motocross, les passages de rapports sont fréquents et rapides. Les différents composants de la boîte sont donc soumis à des contraintes mécaniques importantes, notamment lors des accélérations, des réceptions de saut ou des changements de vitesse sous charge.

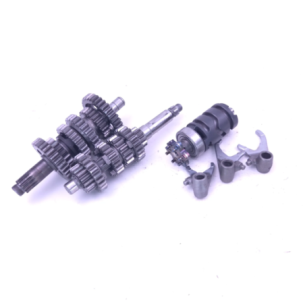

Quels éléments composent une boîte de vitesses moto ?

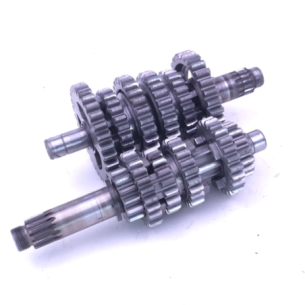

Une boîte de vitesses de moto est constituée de plusieurs pièces qui travaillent ensemble avec une grande précision. Selon la conception du moteur, leur forme et leur nombre peuvent varier.

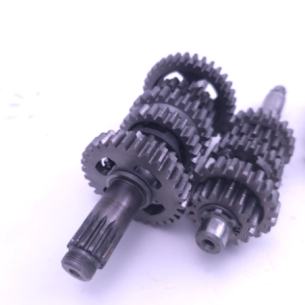

Arbre primaire de boîte de vitesses

L'arbre primaire reçoit généralement la puissance provenant de l'embrayage. Il supporte plusieurs pignons de boîte et tourne sur des roulements montés dans les carters moteur.

Certaines motos utilisent des pignons solidaires de l'arbre tandis que d'autres pignons peuvent tourner librement ou se déplacer selon le rapport engagé.

Arbre secondaire

L'arbre secondaire transmet la rotation de la boîte vers le pignon de sortie de boîte puis vers la chaîne, la couronne et finalement la roue arrière.

Comme l'arbre primaire, il doit être parfaitement droit et ses portées de roulements ainsi que ses cannelures doivent rester en bon état.

Pignons de boîte de vitesses

Les pignons de boîte possèdent différents nombres de dents afin de créer les rapports de transmission. Ils travaillent en permanence les uns avec les autres lorsque le moteur est en fonctionnement.

L'état des dents est donc particulièrement important. Une dent cassée, fortement marquée ou présentant une usure anormale peut compromettre le fonctionnement de la boîte et provoquer une casse plus importante.

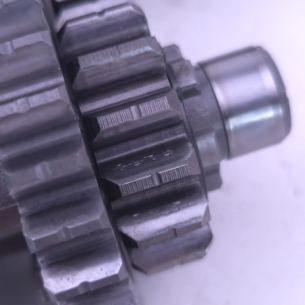

Crabots et logements de crabots

Les crabots permettent de solidariser certains pignons avec leur arbre afin d'engager le rapport sélectionné. Ils sont généralement situés sur les côtés des pignons.

Leurs arêtes doivent être contrôlées avec attention. Des crabots arrondis ou fortement usés peuvent entraîner un rapport qui saute lorsqu'une forte charge est appliquée.

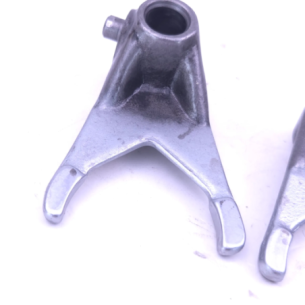

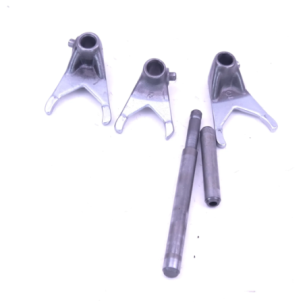

Fourchettes de sélection

Les fourchettes de boîte de vitesses déplacent certains pignons ou baladeurs latéralement sur les arbres. Elles sont commandées par le barillet de sélection.

Une fourchette tordue ou usée peut empêcher un pignon d'atteindre sa position correcte et provoquer des difficultés à engager un rapport ou un mauvais verrouillage de la vitesse.

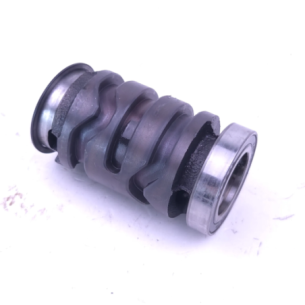

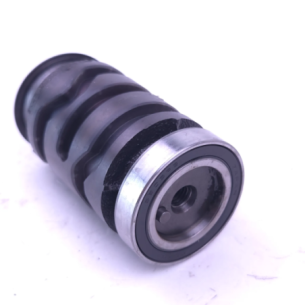

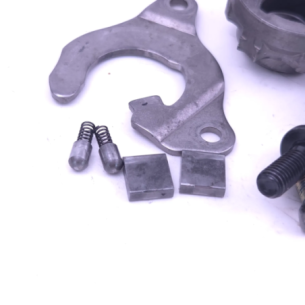

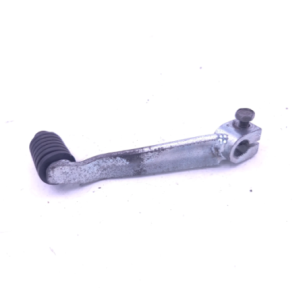

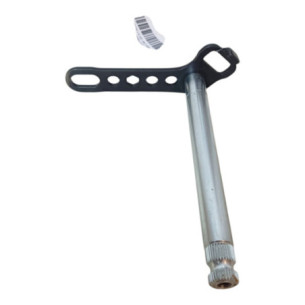

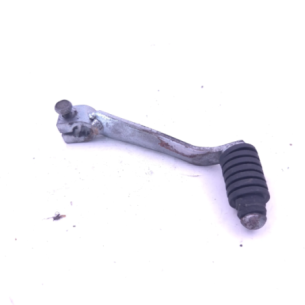

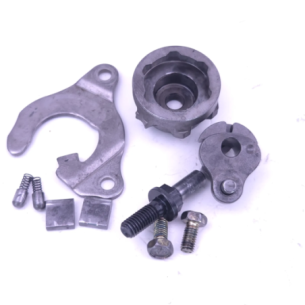

Barillet de sélection

Le barillet de sélection, également appelé tambour de sélection, comporte des rainures dans lesquelles viennent se déplacer les fourchettes.

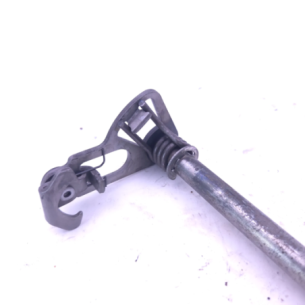

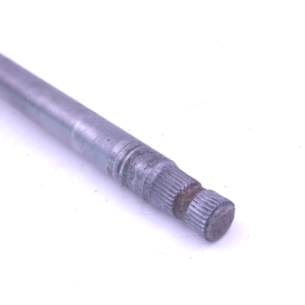

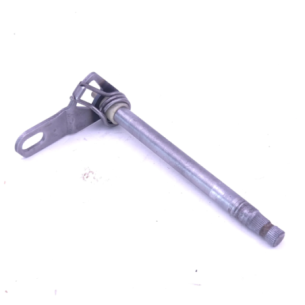

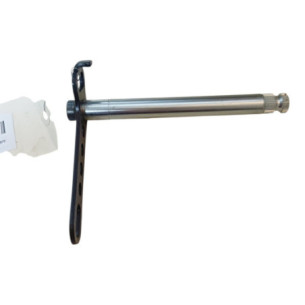

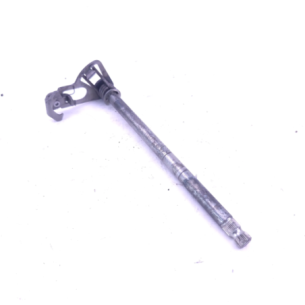

Lorsque le pilote actionne le sélecteur, le mécanisme fait tourner progressivement le barillet. Les fourchettes suivent alors ses rainures afin de déplacer les différents éléments de la boîte et d'engager le rapport souhaité.

Axes de fourchettes

Les fourchettes de sélection coulissent généralement sur des axes spécifiques. Ces axes doivent être droits et leur surface ne doit pas présenter d'usure importante ou de marques pouvant gêner le déplacement des fourchettes.

Rondelles, entretoises et circlips

Une boîte de vitesses comprend également différentes rondelles de calage, entretoises et circlips. Ces petites pièces sont importantes car elles permettent de maintenir les différents éléments à leur position correcte sur les arbres.

Lors d'un démontage, leur ordre et leur orientation doivent être soigneusement repérés.

Comment choisir une pièce de boîte de vitesses compatible ?

La compatibilité d'une pièce de boîte de vitesses doit être vérifiée avec précision. Deux motos de même marque et de même cylindrée peuvent utiliser des boîtes différentes selon l'année ou la génération du moteur.

Avant de commander une pièce de boîte, il est important de connaître :

• la marque de la moto ;
• le modèle exact ;
• la cylindrée ;
• l'année de la moto ;
• la génération du moteur ;
• et, si possible, la référence constructeur de la pièce.

Il est particulièrement important de vérifier la référence lorsqu'il s'agit d'un pignon, d'un arbre ou d'un barillet. Une différence de nombre de dents, de largeur, de diamètre ou de position peut rendre la pièce incompatible.

Quels contrôles effectuer sur une boîte de vitesses d'occasion ?

Avant de remonter une boîte de vitesses d'occasion, plusieurs points doivent être contrôlés. Une inspection attentive permet de repérer une grande partie des défauts visibles avant le remontage du moteur.

Contrôler l'état des dents de pignons

Les dents des pignons doivent être inspectées sur toute leur circonférence. Il faut rechercher notamment les dents cassées, ébréchées, fortement marquées ou présentant une usure inhabituelle.

Une détérioration localisée peut parfois indiquer qu'un corps étranger a circulé dans la boîte ou qu'une autre pièce s'est cassée à l'intérieur du moteur.

Contrôler les crabots

Les crabots sont des zones essentielles au verrouillage des rapports. Ils doivent conserver des formes nettes et ne pas être fortement arrondis.

Lorsqu'ils sont usés, les deux pignons peuvent avoir tendance à se repousser sous charge. Cela peut provoquer un rapport qui se désengage pendant l'accélération.

Contrôler les gorges de fourchettes

Les zones des pignons dans lesquelles travaillent les fourchettes doivent également être examinées. Une usure importante ou des marques anormales peuvent indiquer un problème de sélection ou une fourchette détériorée.

Contrôler les fourchettes de sélection

Les fourchettes doivent être contrôlées afin de vérifier qu'elles ne sont pas tordues, fissurées ou excessivement usées.

Les surfaces en contact avec les pignons sont particulièrement importantes. Une forte usure peut réduire la précision du déplacement du pignon et empêcher l'engagement complet du rapport.

Contrôler le barillet de sélection

Les rainures du barillet doivent être régulières et ne pas présenter de marques importantes pouvant gêner le déplacement des fourchettes.

Il convient également de contrôler les zones du mécanisme de verrouillage du barillet ainsi que les éventuelles portées de roulements ou de bagues.

Contrôler les arbres de boîte

Les arbres primaire et secondaire doivent être contrôlés visuellement afin de détecter toute déformation, marque ou détérioration.

Les portées de roulements, cannelures et zones de montage des pignons doivent être en bon état. Un arbre légèrement voilé peut également provoquer un fonctionnement anormal de la boîte.

Contrôler les roulements de boîte de vitesses

Les arbres de boîte tournent sur des roulements montés dans les carters moteur. Leur rotation doit être régulière et ils ne doivent pas présenter de jeu ou de bruit anormal.

Lors d'une ouverture complète du moteur, leur remplacement peut être judicieux lorsque leur historique ou leur kilométrage est inconnu.

Quels sont les symptômes d'une boîte de vitesses usée ?

Plusieurs symptômes peuvent indiquer un problème de boîte de vitesses ou de sélection :

• une vitesse qui saute à l'accélération ;
• un rapport difficile à engager ;
• un faux point mort entre deux rapports ;
• un sélecteur anormalement dur ;
• un bruit inhabituel sur un rapport particulier ;
• des craquements lors du passage des vitesses ;
• de la limaille ou des morceaux métalliques présents dans l'huile de boîte ;
• un rapport qui ne reste pas engagé sous charge.

Ces symptômes peuvent provenir de différentes pièces. Un diagnostic complet est donc nécessaire avant de remplacer uniquement un pignon ou une fourchette.

Pourquoi une vitesse peut-elle sauter ?

Lorsqu'un rapport saute pendant l'accélération, plusieurs causes sont possibles. Les crabots du pignon peuvent être usés, une fourchette peut être tordue ou le mécanisme de sélection peut ne pas engager suffisamment le rapport.

Un mauvais calage axial des éléments de boîte ou une usure importante d'autres composants peut également modifier la position des pignons.

Il est donc préférable d'inspecter l'ensemble du mécanisme avant de conclure qu'un seul pignon est responsable du problème.

Pourquoi trouve-t-on de la limaille dans l'huile de boîte ?

Une faible quantité de particules métalliques très fines peut apparaître au cours de l'utilisation normale de certains moteurs, notamment au niveau de l'embrayage et de la transmission.

En revanche, la présence de gros copeaux, de morceaux de dents ou d'une quantité importante de limaille doit entraîner un contrôle approfondi du moteur.

Une dent de pignon endommagée, un roulement détruit ou une autre pièce métallique détériorée peut disperser des débris dans l'ensemble du bas moteur.

Peut-on remplacer uniquement un pignon de boîte ?

Dans de nombreux cas, il est possible de remplacer uniquement le pignon détérioré. Il est toutefois important de contrôler également le pignon avec lequel il travaille ainsi que les crabots et les autres éléments associés.

Si un pignon a été endommagé à la suite d'un problème de sélection, remplacer uniquement ce pignon sans corriger la cause initiale peut entraîner une nouvelle détérioration.

Peut-on remplacer uniquement une fourchette de boîte ?

Oui, une fourchette peut généralement être remplacée séparément. Mais une fourchette tordue ou fortement usée doit amener à contrôler les pignons, le barillet et le mécanisme de sélection correspondant.

Une usure simultanée de plusieurs composants peut expliquer pourquoi une vitesse ne s'engage plus correctement.

Boîte de vitesses 2 temps et 4 temps

Le principe général d'une boîte de vitesses mécanique reste similaire sur une moto cross 2 temps ou 4 temps. Cependant, les rapports, le dimensionnement des composants et leur conception peuvent être différents selon le moteur.

Certaines motos utilisent une boîte à 5 rapports tandis que d'autres possèdent 6 rapports. Les modèles destinés à l'enduro peuvent également recevoir des rapports différents afin d'obtenir une plage d'utilisation plus large.

Boîte de vitesses motocross et boîte enduro : quelles différences ?

Une moto de motocross et une moto d'enduro peuvent parfois partager une base moteur proche tout en utilisant des rapports de boîte différents.

Une boîte de motocross est généralement adaptée à une utilisation sportive avec des rapports rapprochés, tandis qu'une boîte d'enduro peut bénéficier d'un étagement plus large afin de couvrir davantage de situations.

La compatibilité d'un arbre ou d'un ensemble de pignons ne doit donc pas être supposée uniquement parce que deux modèles utilisent une architecture moteur similaire.

Pièces de boîte de vitesses par marque

Selon les arrivages, Piston MX propose des pièces de boîte de vitesses d'occasion pour de nombreuses motos cross et enduro : KTM SX, SX-F, EXC, EXC-F, Yamaha YZ, YZ-F, WR-F, Honda CR, CRF, Kawasaki KX, KX-F, Suzuki RM, RM-Z, Husqvarna TC, TE, FC, FE ainsi que GasGas MC, EC et différentes versions 4 temps.

Les arbres, pignons, barillets et fourchettes peuvent évoluer selon la cylindrée, l'année et la génération du moteur. Il est donc indispensable de vérifier la compatibilité indiquée sur chaque fiche produit avant le montage.

Pourquoi acheter une pièce de boîte de vitesses d'occasion ?

Lorsqu'une seule partie de la boîte est endommagée, il n'est pas toujours nécessaire de remplacer l'ensemble complet. Une pièce d'origine d'occasion en bon état peut permettre de remettre le moteur en service tout en conservant des composants constructeur.

Cette solution peut également être intéressante pour les motos plus anciennes dont certaines pièces neuves deviennent difficiles à trouver.

Comme pour toute pièce mécanique interne, l'état et la compatibilité doivent néanmoins être vérifiés avec soin avant remontage.

Nos pièces de boîte de vitesses moto cross d'occasion

Les pièces proposées par Piston MX proviennent de motos démontées dans notre atelier. Selon les arrivages, notre stock peut comprendre des boîtes de vitesses complètes, arbres primaire et secondaire, pignons, fourchettes, barillets, axes et différentes petites pièces de sélection.

Chaque produit possède sa propre fiche avec les photographies de la pièce proposée ainsi que les informations de compatibilité disponibles. L'état esthétique et mécanique peut naturellement varier d'une pièce d'occasion à l'autre.

Notre catalogue évolue régulièrement avec le démontage de nouvelles motos. Une référence actuellement indisponible peut donc apparaître ultérieurement dans notre stock.

Questions fréquentes sur les boîtes de vitesses moto cross

Comment savoir si un pignon de boîte est usé ?

Il faut examiner les dents, les crabots, les zones de contact avec les fourchettes et l'état général du pignon. Une dent cassée, des crabots très arrondis ou des marques importantes peuvent nécessiter le remplacement de la pièce.

Pourquoi une vitesse saute-t-elle à l'accélération ?

Cela peut notamment provenir de crabots usés, d'une fourchette tordue, d'un mauvais engagement du rapport ou d'un défaut du mécanisme de sélection. Un contrôle complet de la boîte est recommandé.

Une fourchette de boîte peut-elle se tordre ?

Oui. Une fourchette peut se déformer ou s'user, ce qui peut empêcher le pignon ou le baladeur d'atteindre correctement sa position.

À quoi sert le barillet de sélection ?

Le barillet transforme le mouvement du sélecteur en déplacements des fourchettes. Ses rainures guident les fourchettes afin d'engager les différents rapports de boîte.

Peut-on changer seulement l'arbre secondaire ?

Cela dépend du moteur et des dégâts constatés. L'arbre peut généralement être remplacé indépendamment, mais tous les pignons, roulements, rondelles et éléments associés doivent être contrôlés avant le remontage.

Peut-on mélanger des pignons provenant de deux boîtes différentes ?

Uniquement si les références et caractéristiques sont réellement compatibles. Il ne faut pas se fier uniquement à l'apparence de la pièce. Le nombre de dents, la largeur, les cannelures et les systèmes de crabots peuvent varier.

Faut-il remplacer les roulements lors d'une réfection de boîte ?

Les roulements doivent au minimum être contrôlés soigneusement. Lorsqu'un moteur est entièrement ouvert et que leur historique est inconnu, leur remplacement peut être pertinent afin d'éviter une nouvelle ouverture du moteur.

Trouvez vos pièces de boîte de vitesses chez Piston MX

Retrouvez dans cette catégorie nos pièces de boîte de vitesses moto cross et enduro d'occasion actuellement disponibles : arbres de boîte, pignons, fourchettes, barillets de sélection et autres composants internes.

Avant toute commande, vérifiez précisément le modèle, la cylindrée, l'année et la compatibilité indiquée sur la fiche produit.

En cas de doute, vous pouvez contacter Piston MX en indiquant les informations de votre moto et, lorsque cela est possible, la référence de la pièce recherchée.
