Stator d'allumage

Stator moto cross et enduro d'occasion

Le stator est un élément essentiel du système d'allumage et de production électrique de nombreuses motos cross et enduro. Il constitue la partie fixe du système magnétique et fonctionne en association avec le rotor d'allumage.

Chez Piston MX, cette catégorie regroupe différents stators moto cross et enduro d'occasion provenant de motos démontées dans notre atelier. Selon la moto, le stator peut comprendre plusieurs bobinages ainsi qu'un capteur d'allumage ou pick-up.

Un stator défectueux peut provoquer des problèmes d'allumage, de démarrage ou de production électrique. Cependant, les mêmes symptômes peuvent également provenir du rotor, du CDI, de la bobine HT, du faisceau ou d'autres composants.

À quoi sert un stator de moto ?

Le stator est constitué de bobinages fixes placés face au rotor. Lorsque le rotor tourne avec le vilebrequin, son champ magnétique varie autour des bobines du stator et permet de générer de l'énergie électrique.

Selon le système de la moto, le stator peut participer :

• à l'alimentation du système d'allumage ;
• à la production électrique ;
• à la charge de la batterie lorsqu'il y en a une ;
• à l'alimentation de l'éclairage ;
• et au fonctionnement de différents équipements électriques.

Stator et rotor : quelle différence ?

Le stator est la partie fixe du système tandis que le rotor tourne avec le vilebrequin.

Le rotor possède des éléments magnétiques qui passent devant les bobinages du stator. Cette interaction permet au système électrique et d'allumage de fonctionner.

Un problème de production électrique ou d'allumage peut donc impliquer l'un ou l'autre de ces éléments, ainsi que les composants qui leur sont associés.

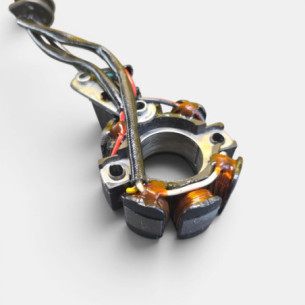

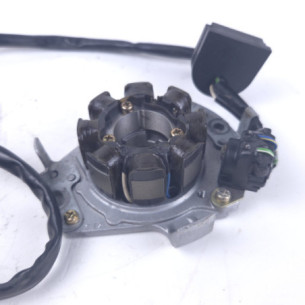

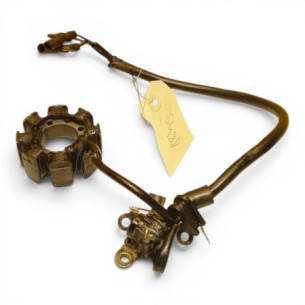

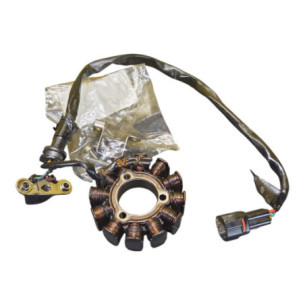

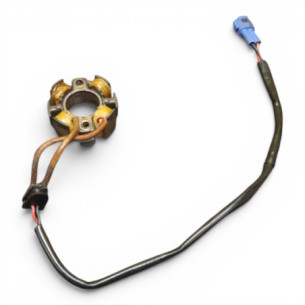

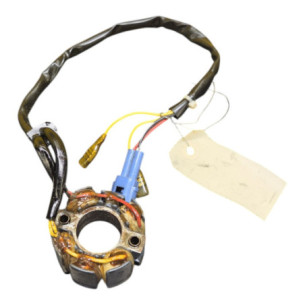

Quels éléments trouve-t-on sur un stator ?

La conception varie selon le modèle, mais un ensemble stator peut comprendre :

• un support ou plateau de stator ;
• plusieurs bobinages ;
• des fils de sortie ;
• un ou plusieurs connecteurs ;
• et parfois un capteur d'allumage ou pick-up.

Les fonctions exactes de chaque bobinage dépendent de l'architecture électrique de la moto.

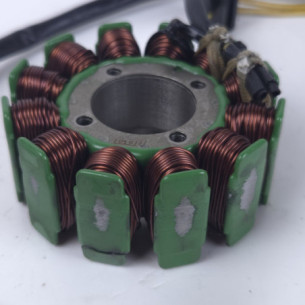

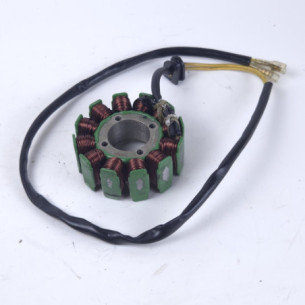

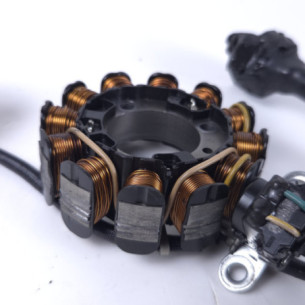

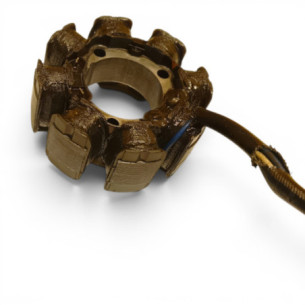

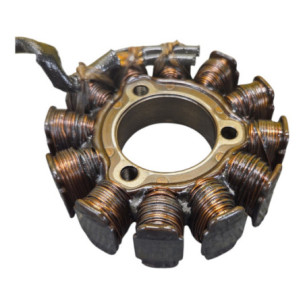

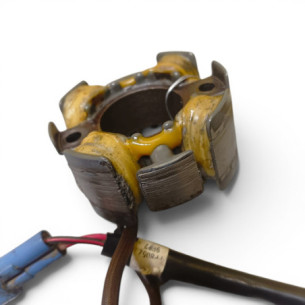

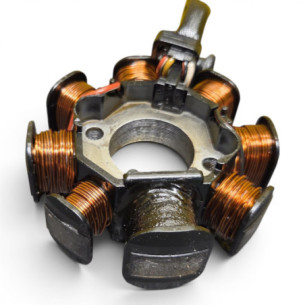

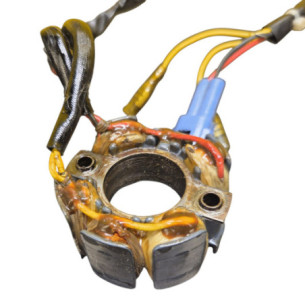

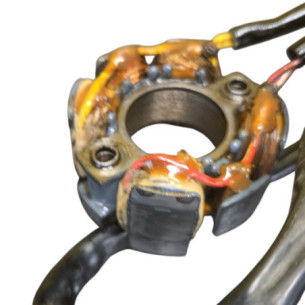

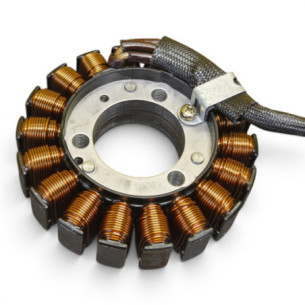

Bobinages du stator

Les bobinages sont constitués de fils conducteurs enroulés autour de noyaux métalliques.

Avec le temps, la chaleur, les vibrations ou un défaut électrique peuvent détériorer leur isolation ou provoquer une coupure du fil.

Un bobinage endommagé peut alors ne plus produire correctement la tension ou le signal attendu.

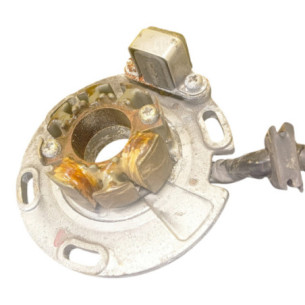

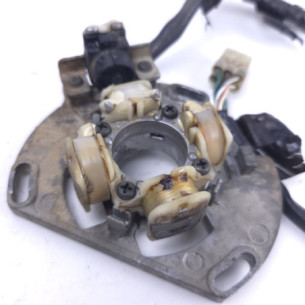

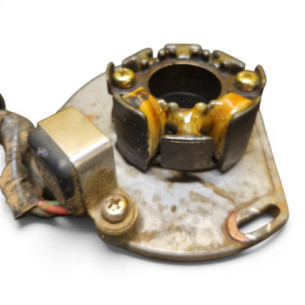

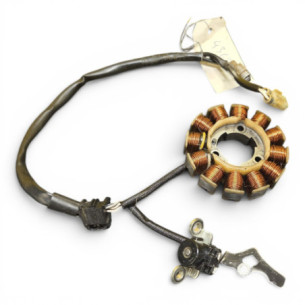

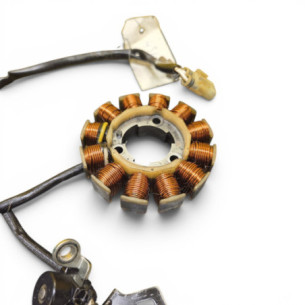

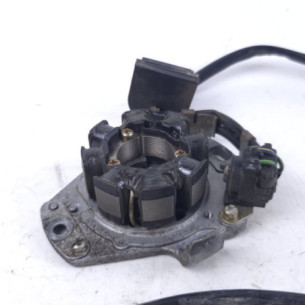

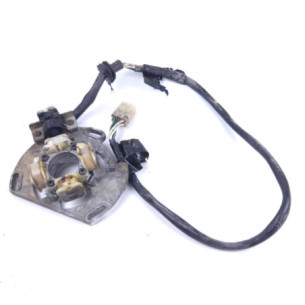

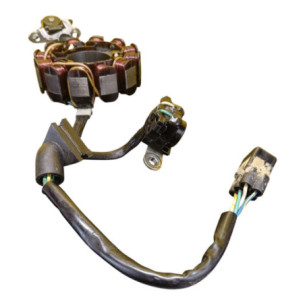

Pick-up ou capteur d'allumage

Sur certaines motos, le stator est associé à un capteur d'allumage, souvent appelé pick-up.

Ce capteur fournit une information liée à la position du rotor et donc à la position du moteur. Cette information est utilisée par le système d'allumage pour déclencher l'étincelle au moment approprié.

Un défaut du pick-up peut provoquer des symptômes proches de ceux d'un stator ou d'un CDI défectueux.

Quels sont les symptômes d'un stator défectueux ?

Selon le circuit concerné, un problème de stator peut provoquer :

• absence d'étincelle ;
• moteur qui ne démarre plus ;
• coupures moteur ;
• ratés à certains régimes ;
• panne lorsque le moteur chauffe ;
• batterie qui ne charge plus correctement ;
• éclairage ou alimentation électrique insuffisante ;
• ou fonctionnement électrique irrégulier.

Ces symptômes ne permettent pas à eux seuls de confirmer que le stator est en cause.

Moto sans étincelle : le stator est-il forcément HS ?

Non. Une absence d'étincelle peut également provenir :

• de la bougie ;
• de l'antiparasite ;
• de la bobine HT ;
• du CDI ou de l'ECU ;
• du pick-up ;
• du coupe-circuit ;
• du faisceau ;
• d'une mauvaise masse ;
• ou d'un problème de rotor.

Le stator doit donc être contrôlé avec les autres éléments du système avant d'être remplacé.

Stator qui fonctionne à froid mais plus à chaud

Un défaut électrique peut parfois apparaître uniquement lorsque le moteur et le stator montent en température.

Un bobinage ou un capteur peut présenter des valeurs correctes à froid puis devenir défaillant à chaud.

Dans ce type de panne, il peut être utile d'effectuer les contrôles lorsque le défaut est réellement présent.

Le CDI, la bobine HT et d'autres composants peuvent cependant présenter le même type de panne thermique.

Comment tester un stator au multimètre ?

Un multimètre peut permettre de contrôler certaines caractéristiques du stator, notamment la résistance de différents bobinages ou leur continuité.

Les mesures doivent être réalisées entre les fils indiqués par la procédure correspondant au modèle concerné.

Les valeurs normales varient fortement selon la moto. Il faut donc les comparer aux spécifications du constructeur ou au manuel d'atelier correspondant.

Contrôle de résistance du stator

La mesure de résistance permet notamment de détecter certains bobinages coupés ou présentant une valeur anormale.

Une valeur très différente de celle prévue peut indiquer un défaut, mais l'interprétation dépend du circuit mesuré et des conditions de contrôle.

Il ne faut donc pas appliquer une valeur de résistance universelle à tous les stators.

Tester la continuité d'un stator

Une mesure de continuité peut permettre de vérifier qu'un bobinage ou un fil n'est pas complètement coupé.

Cependant, un simple test de continuité ne suffit pas toujours à confirmer qu'un stator fonctionne correctement en conditions réelles.

Stator en court-circuit à la masse

Selon la conception du système, certains bobinages doivent être isolés électriquement de la masse.

Une détérioration de l'isolant peut provoquer un contact électrique indésirable entre un bobinage et la masse.

Le contrôle doit être effectué selon le schéma et la procédure correspondant au stator concerné, car tous les circuits ne sont pas conçus de la même manière.

Mesure de tension du stator

Selon le système, il est également possible de contrôler la tension produite par le stator lorsque le moteur tourne ou pendant le lancement du moteur.

Le type de mesure, la plage de tension et les fils concernés dépendent de la moto. Il faut donc utiliser les données techniques spécifiques au modèle.

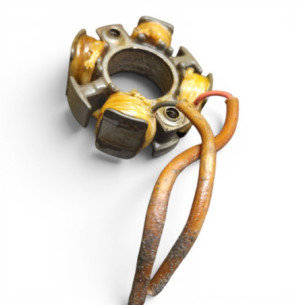

Stator brûlé ou noirci

Un bobinage présentant une coloration très sombre, un vernis détérioré ou des traces évidentes de surchauffe peut avoir subi une température anormale.

Une inspection visuelle peut donc fournir des indices, mais un stator extérieurement propre peut malgré tout présenter un défaut interne.

Pourquoi un stator peut-il tomber en panne ?

Plusieurs causes peuvent participer à la détérioration d'un stator :

• vieillissement de l'isolation des bobinages ;
• surchauffe ;
• vibrations ;
• fil ou connecteur endommagé ;
• humidité ou contamination ;
• contact mécanique avec le rotor ;
• ou défaut dans le circuit électrique associé.

Traces de frottement sur le stator

Le rotor ne doit pas frotter anormalement contre les bobinages ou les autres éléments du stator.

Si des marques de contact sont visibles, il faut rechercher la cause avant remontage : rotor endommagé, problème de positionnement, jeu mécanique ou montage incorrect.

Peut-on réparer ou rebobiner un stator ?

Certains stators peuvent être rebobinés ou réparés par des spécialistes lorsque les bobinages sont endommagés.

La faisabilité dépend de la conception du stator, de son état général et du type de défaut.

Dans d'autres cas, le remplacement par un stator compatible en bon état peut être plus simple.

Stator 2 temps et 4 temps

Les moteurs 2 temps et 4 temps peuvent tous utiliser un stator, mais leur système électrique peut être très différent selon la génération.

Une moto ancienne à carburateur et allumage simple ne possède pas nécessairement le même type de stator qu'une moto moderne à injection, démarreur électrique et batterie.

La compatibilité doit donc être déterminée à partir du modèle précis et non simplement du type de moteur.

Stator motocross et stator enduro

Les versions enduro peuvent disposer de besoins électriques différents des versions motocross, notamment en raison de l'éclairage, du démarreur ou d'autres équipements.

Deux moteurs proches peuvent donc utiliser des stators différents selon la version de la moto.

Comment choisir un stator compatible ?

Avant de commander un stator, il est important de vérifier :

• la marque ;
• le modèle ;
• la cylindrée ;
• l'année ;
• la génération du moteur ;
• le nombre et la disposition des bobinages ;
• la présence et la position du pick-up ;
• les connecteurs ;
• le rotor utilisé avec le stator ;
• et si possible la référence constructeur.

Peut-on monter un stator d'une autre année ?

Cela peut être possible lorsque plusieurs millésimes utilisent exactement le même système électrique et la même référence.

Cependant, une modification du rotor, du CDI, du pick-up, des connecteurs ou des besoins électriques de la moto peut rendre deux stators incompatibles.

Il est donc préférable de vérifier précisément l'affectation avant montage.

Même connecteur : stator compatible ?

Pas nécessairement.

Deux stators peuvent utiliser des prises proches ou identiques tout en possédant des bobinages, des valeurs électriques ou un câblage différents.

La connectique ne doit donc pas être utilisée comme seul critère de compatibilité.

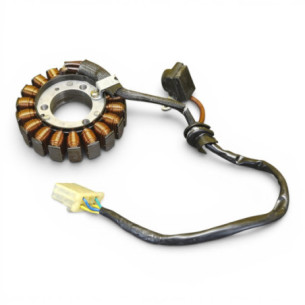

Stators par marque

Selon les arrivages, Piston MX propose des stators d'occasion pour différentes motos cross et enduro : KTM, Yamaha, Honda, Kawasaki, Suzuki, Husqvarna et GasGas.

Les systèmes électriques peuvent évoluer selon le moteur, l'année et la version de la moto. La compatibilité indiquée sur chaque fiche produit doit donc être vérifiée avant commande.

Pourquoi acheter un stator d'occasion ?

Un stator d'origine d'occasion peut permettre de remplacer un ensemble endommagé tout en conservant le montage électrique prévu pour la moto.

Cela peut notamment être intéressant pour certaines générations dont les pièces électriques d'origine deviennent difficiles à trouver.

Avant montage, l'état des bobinages, fils, connecteurs et du capteur éventuel doit être examiné.

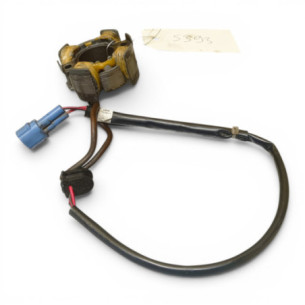

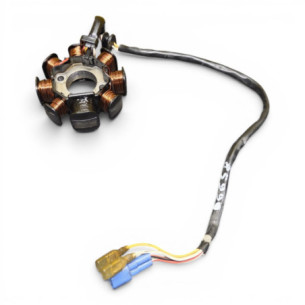

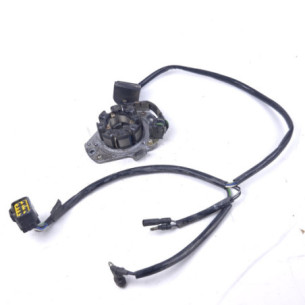

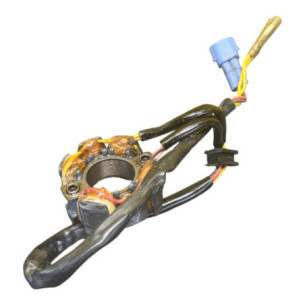

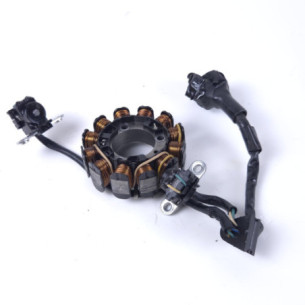

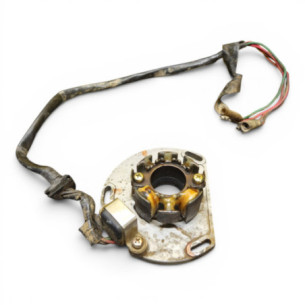

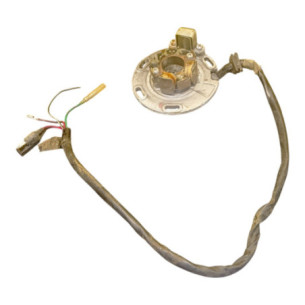

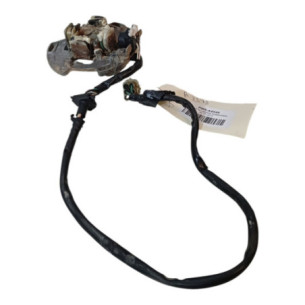

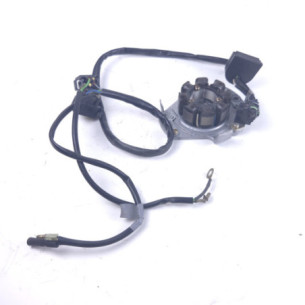

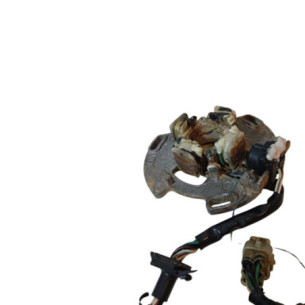

Nos stators moto cross et enduro d'occasion

Les stators proposés par Piston MX proviennent de motos démontées dans notre atelier.

Selon les références, ils peuvent être proposés avec leurs bobinages, leur plateau, leur câblage et leur capteur associé.

Chaque produit dispose de sa propre fiche avec les photographies de la pièce réellement proposée ainsi que les informations de compatibilité disponibles.

Les photographies permettent notamment d'observer l'état général des bobinages, des fils, des connecteurs et du plateau de stator.

Notre stock évolue régulièrement avec le démontage de nouvelles motos et de nouvelles références peuvent être ajoutées progressivement.

Questions fréquentes sur les stators moto cross

Comment savoir si un stator est HS ?

Il faut comparer les mesures réalisées sur les bobinages et le capteur éventuel avec les valeurs prévues pour la moto. Les autres éléments du système d'allumage doivent également être contrôlés.

Un stator défectueux peut-il provoquer une absence d'étincelle ?

Oui, selon le système d'allumage. Mais une absence d'étincelle peut aussi provenir du CDI, de la bobine HT, du pick-up, de la bougie, du faisceau ou du rotor.

Pourquoi ma moto coupe-t-elle uniquement à chaud ?

Un défaut de bobinage ou de capteur peut apparaître avec la température, mais le CDI et la bobine HT peuvent également présenter ce type de panne. Le contrôle doit idéalement être réalisé lorsque le défaut apparaît.

Peut-on tester un stator avec un multimètre ?

Oui, plusieurs contrôles peuvent être réalisés au multimètre, notamment la résistance et la continuité. Les résultats doivent toutefois être comparés aux valeurs spécifiques du modèle.

Quelle différence entre stator et pick-up ?

Le stator regroupe principalement les bobinages fixes du système. Le pick-up est un capteur qui fournit une information de position au système d'allumage et peut être monté sur le même ensemble.

Puis-je monter un stator qui a les mêmes prises ?

Pas sans vérifier sa référence et son affectation. Des connecteurs identiques ne garantissent pas que les bobinages et les caractéristiques électriques soient les mêmes.

Trouvez votre stator chez Piston MX

Retrouvez dans cette catégorie nos stators moto cross et enduro d'occasion, plateaux de stator et ensembles associés disponibles selon nos arrivages.

Avant de commander, vérifiez attentivement la marque, le modèle, la cylindrée, l'année, le rotor associé, les connecteurs et la référence du stator lorsqu'elle est disponible.

En cas de doute, vous pouvez contacter Piston MX en indiquant les informations précises de votre moto ainsi que la référence ou des photographies de votre ancien stator.
