Vilebrequin

Vilebrequin moto cross et enduro d'occasion

Le vilebrequin est l'une des pièces principales du moteur d'une moto cross ou d'enduro. Situé dans le bas moteur, il transforme le mouvement alternatif du piston en mouvement de rotation afin de transmettre la puissance du moteur à la boîte de vitesses. Sur un moteur 2 temps comme sur un moteur 4 temps, son état est donc essentiel au bon fonctionnement et à la fiabilité du moteur.

Chez Piston MX, nous proposons des vilebrequins moto cross d'occasion provenant de motos démontées dans notre atelier. Vous pouvez retrouver des vilebrequins pour différentes générations et cylindrées de motos KTM, Yamaha, Honda, Kawasaki, Suzuki, Husqvarna et GasGas.

Acheter un vilebrequin d'occasion peut être une solution intéressante pour remettre en état un moteur tout en conservant une pièce d'origine constructeur. Cependant, contrairement à certaines pièces périphériques, un vilebrequin est un élément mécanique qui doit être examiné avec attention avant son remontage. Jeu de bielle, état des portées de roulements, filetages, cône d'allumage ou encore état général font partie des points importants à contrôler.

À quoi sert le vilebrequin d'une moto cross ?

Lorsque le moteur fonctionne, le piston effectue un mouvement vertical extrêmement rapide dans le cylindre. La bielle relie le piston au vilebrequin et permet de transformer ce mouvement de montée et de descente en une rotation. Cette rotation est ensuite transmise à l'embrayage puis à la boîte de vitesses et finalement à la roue arrière.

Le vilebrequin travaille donc en permanence sous de fortes contraintes. Sur un moteur de motocross, ces contraintes sont particulièrement importantes en raison des régimes élevés, des accélérations rapides et des variations constantes de charge.

Sur un moteur 2 temps de compétition ou de loisir, le vilebrequin peut effectuer plusieurs milliers de tours chaque minute. Son équilibrage, l'état de la bielle ainsi que celui de ses roulements sont donc particulièrement importants. Un défaut à ce niveau peut entraîner des vibrations, du bruit, une perte de performances ou, dans les cas les plus graves, une casse moteur.

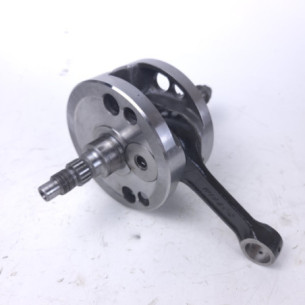

De quoi est composé un vilebrequin de moto ?

Selon les moteurs, la conception peut varier, mais un vilebrequin de moto cross est généralement composé de plusieurs éléments mécaniques assemblés avec une grande précision.

Les masses du vilebrequin

Les masses, parfois appelées joues de vilebrequin, constituent les deux principales parties circulaires du vilebrequin. Elles participent notamment à l'équilibrage de l'ensemble et sont reliées entre elles par le maneton.

Le maneton

Le maneton relie les deux masses du vilebrequin et traverse la tête de bielle. Sur de nombreux moteurs 2 temps, la tête de bielle fonctionne avec une cage à aiguilles installée autour du maneton.

La bielle

La bielle assure la liaison entre le vilebrequin et le piston. Sa partie inférieure est appelée tête de bielle et sa partie supérieure pied de bielle. Le pied de bielle reçoit l'axe du piston.

Les queues de vilebrequin

De chaque côté du vilebrequin se trouvent les extrémités permettant notamment le montage des roulements de vilebrequin, de l'allumage ou de la transmission primaire selon le moteur. Leur forme, leur diamètre et leur longueur diffèrent suivant les modèles.

Vilebrequin 2 temps et vilebrequin 4 temps : quelles différences ?

Même si le principe général reste identique, les contraintes et la conception du vilebrequin diffèrent entre un moteur 2 temps et un moteur 4 temps.

Vilebrequin moto cross 2 temps

Sur un moteur 2 temps, le bas moteur participe directement au fonctionnement du moteur puisque le mélange air/carburant transite par le carter moteur avant d'être transféré vers le cylindre. Le vilebrequin et ses masses occupent donc une place particulièrement importante dans le fonctionnement du moteur.

Les vilebrequins de motos cross 2 temps sont notamment présents sur des modèles comme les KTM SX et EXC, Yamaha YZ, Honda CR, Kawasaki KX, Suzuki RM, Husqvarna TC ou TE et GasGas MC ou EC selon les générations.

Vilebrequin moto cross 4 temps

Sur un moteur 4 temps, le vilebrequin fonctionne avec un système de lubrification différent et participe également à l'entraînement des différents mécanismes du moteur. Les contraintes mécaniques sont différentes en raison du fonctionnement du moteur et de la masse des éléments mobiles.

On retrouve notamment ce type de vilebrequin sur les Yamaha YZ-F et WR-F, Honda CRF, Kawasaki KX-F, Suzuki RM-Z, KTM SX-F et EXC-F, ainsi que sur de nombreuses Husqvarna et GasGas 4 temps.

Comment choisir un vilebrequin compatible avec sa moto cross ?

La compatibilité d'un vilebrequin ne doit pas être déterminée uniquement à partir de la cylindrée de la moto. Deux motos de même cylindrée peuvent utiliser des vilebrequins complètement différents.

Pour sélectionner la bonne pièce, il est important de connaître précisément :

• la marque de la moto ;
• le modèle exact ;
• la cylindrée ;
• l'année ou la génération du moteur ;
• et, lorsque cela est nécessaire, la référence constructeur de la pièce.

Un vilebrequin de Yamaha YZ 250 d'une génération donnée n'est par exemple pas automatiquement compatible avec toutes les autres années de YZ 250. Des modifications peuvent concerner les diamètres de portées, les longueurs d'axes, l'allumage, la transmission primaire ou encore les dimensions internes du moteur.

Avant de commander un vilebrequin d'occasion, nous recommandons donc de comparer attentivement la compatibilité indiquée sur la fiche produit avec votre moto.

Quels contrôles effectuer sur un vilebrequin d'occasion ?

Un vilebrequin d'occasion doit faire l'objet de plusieurs vérifications avant son remontage. Certaines peuvent être réalisées visuellement tandis que d'autres nécessitent des outils de mesure.

Contrôler le jeu de la bielle

Le jeu de la bielle est l'un des premiers éléments à vérifier. Il existe notamment deux types de jeu à distinguer : le jeu axial et le jeu radial.

Le jeu axial correspond au déplacement latéral de la bielle sur le maneton. Une certaine valeur peut être normale selon les tolérances prévues par le constructeur.

Le jeu radial correspond quant à lui au déplacement de la tête de bielle par rapport au maneton. Un jeu radial excessif peut indiquer une usure du maneton, du roulement de tête de bielle ou de la bielle elle-même.

Les tolérances exactes varient suivant chaque moteur. Il est donc recommandé de consulter les valeurs indiquées dans le manuel d'atelier du modèle concerné.

Examiner la tête de bielle

L'intérieur de la tête de bielle doit être examiné avec attention. Des rayures importantes, une coloration anormale, des traces de chauffe ou des piqûres peuvent révéler un problème de lubrification ou une détérioration du roulement.

Sur un vilebrequin démonté ou destiné à être reconditionné, cette zone est particulièrement importante puisque le roulement de tête de bielle travaille directement à cet emplacement.

Examiner le pied de bielle

Le pied de bielle reçoit l'axe du piston. Sa surface intérieure doit également être contrôlée afin de détecter d'éventuelles traces d'usure, rayures, piqûres ou déformations.

Selon le moteur, une cage à aiguilles est placée entre le pied de bielle et l'axe de piston. Son état doit également être vérifié lors du remontage du haut moteur.

Contrôler les portées de roulements

Les roulements principaux du vilebrequin sont montés sur des portées usinées avec précision. Ces surfaces doivent rester régulières et ne pas présenter de détérioration importante.

Une portée abîmée, marquée ou présentant une usure importante peut empêcher le roulement d'être correctement maintenu.

Contrôler les filetages

Les filetages situés aux extrémités du vilebrequin servent généralement au maintien de différents éléments comme le rotor d'allumage ou certains éléments de transmission.

Ils ne doivent pas être écrasés, arrachés ou fortement détériorés. Une attention particulière doit être portée aux premiers filets, qui peuvent être endommagés lors d'un démontage incorrect.

Contrôler le cône d'allumage

Sur de nombreux moteurs, le rotor d'allumage est monté sur une portée conique du vilebrequin. Cette surface doit être propre et régulière.

Une détérioration importante du cône peut empêcher le rotor d'être correctement positionné et serré. La rainure ou le logement de clavette doit également être examiné lorsque le moteur utilise ce système.

Comment savoir si un vilebrequin est voilé ?

Un vilebrequin doit tourner avec une excellente précision. Un défaut d'alignement entre ses deux masses peut provoquer des vibrations et entraîner une usure prématurée des roulements ou d'autres composants du moteur.

Le contrôle précis du faux-rond se réalise généralement en plaçant le vilebrequin sur des V de contrôle ou sur un équipement adapté, puis en mesurant son déplacement avec un comparateur.

Le comparateur permet de mesurer de très faibles variations pendant la rotation du vilebrequin. La valeur maximale admissible dépend du moteur et doit être comparée aux données du constructeur.

Un simple contrôle visuel ne permet donc pas toujours de déterminer avec précision si un vilebrequin est parfaitement aligné.

Quels sont les symptômes d'un vilebrequin usé ?

Plusieurs symptômes peuvent être associés à une usure du vilebrequin ou de ses composants. Ils ne permettent pas toujours d'établir un diagnostic certain, mais doivent inciter à contrôler le bas moteur.

• bruit mécanique inhabituel provenant du bas moteur ;
• jeu important au niveau de la bielle ;
• vibrations anormales ;
• roulements de vilebrequin bruyants ;
• présence de limaille dans l'huile sur certains moteurs ;
• traces de chauffe sur la bielle ;
• jeu ou détérioration des portées ;
• casse d'un roulement ou de la cage à aiguilles de tête de bielle.

En cas de doute, le moteur doit être contrôlé avant de continuer à rouler. Une défaillance du vilebrequin peut provoquer des dégâts importants sur les carters, le cylindre, le piston et d'autres composants du moteur.

Quand faut-il remplacer ou reconditionner un vilebrequin ?

Le remplacement complet du vilebrequin n'est pas toujours obligatoire. Selon son état et sa conception, certains vilebrequins peuvent être reconditionnés.

Le reconditionnement peut notamment comprendre le remplacement de la bielle, du maneton, du roulement de tête de bielle et des rondelles latérales. Après assemblage, le vilebrequin doit être correctement centré et aligné.

Cette opération nécessite de l'équipement et un savoir-faire spécifique. Un mauvais assemblage ou un mauvais alignement peut entraîner des vibrations importantes et une durée de vie réduite du moteur.

Lorsque les masses, les axes, les portées ou d'autres éléments importants sont trop endommagés, le remplacement complet du vilebrequin peut être préférable.

Faut-il remplacer les roulements de vilebrequin ?

Lorsqu'un moteur est entièrement ouvert, il est généralement judicieux de contrôler attentivement les roulements de vilebrequin ainsi que les joints spi.

Ces éléments sont relativement difficiles d'accès une fois le moteur remonté. Leur remplacement préventif peut donc être intéressant lorsque leur historique est inconnu ou lorsqu'ils présentent le moindre signe d'usure.

Un roulement de vilebrequin défectueux peut provoquer du bruit, du jeu ou des vibrations et finir par endommager d'autres composants. Sur un moteur 2 temps, des joints spi de vilebrequin défectueux peuvent également provoquer des problèmes d'étanchéité du bas moteur et modifier le fonctionnement du moteur.

Vilebrequin moto cross d'origine ou adaptable ?

Lors d'une remise en état moteur, plusieurs solutions peuvent être envisagées : acheter un vilebrequin neuf d'origine constructeur, choisir un vilebrequin adaptable ou réutiliser un vilebrequin d'origine d'occasion en bon état.

Un vilebrequin d'origine d'occasion présente l'avantage de conserver une pièce conçue spécifiquement par le constructeur pour le moteur concerné. Cela peut être particulièrement intéressant pour certaines motos anciennes ou certaines références devenues difficiles à trouver neuves.

Le choix dépend cependant de l'état de la pièce, du budget, de la disponibilité et du type de restauration réalisé.

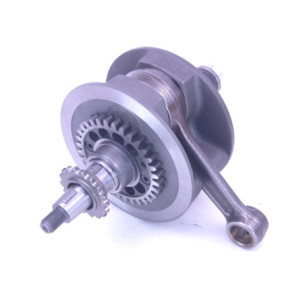

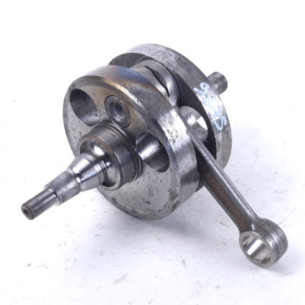

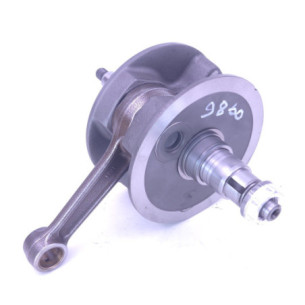

Vilebrequin KTM

Piston MX propose régulièrement des vilebrequins provenant de moteurs KTM de différentes générations. Selon les arrivages, vous pourrez notamment retrouver des pièces pour les gammes KTM SX, SX-F, EXC et EXC-F.

Les compatibilités peuvent évoluer fortement suivant l'année et la génération du moteur. Il est donc important de vérifier précisément les informations indiquées sur chaque fiche produit.

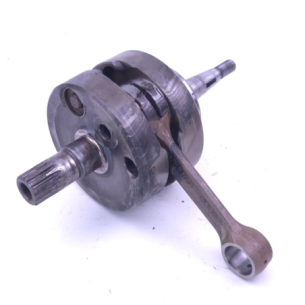

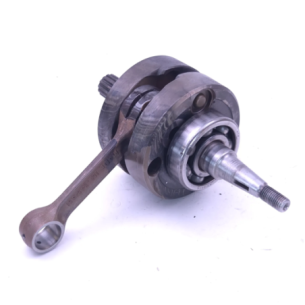

Vilebrequin Yamaha

Nous proposons également des vilebrequins d'occasion pour différentes Yamaha de motocross et d'enduro, notamment les gammes YZ, YZ-F et WR-F selon les pièces disponibles.

Les moteurs Yamaha ayant connu de nombreuses évolutions au fil des années, la vérification de l'année et de la référence reste indispensable avant commande.

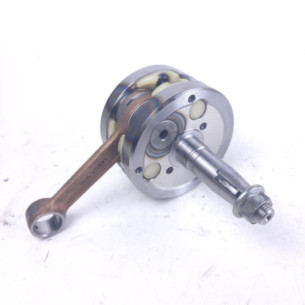

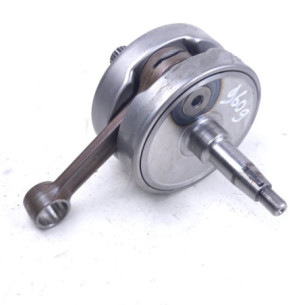

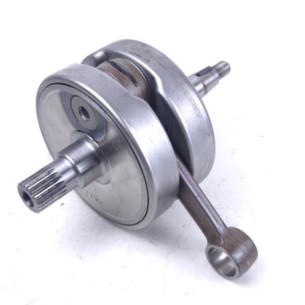

Vilebrequin Honda

Selon notre stock, vous pouvez retrouver des vilebrequins destinés à différentes Honda CR et CRF. Les anciennes Honda CR 2 temps sont notamment équipées de moteurs dont certaines pièces deviennent progressivement plus difficiles à trouver neuves.

Une pièce d'origine d'occasion peut alors représenter une solution intéressante dans le cadre d'une restauration ou d'une remise en état moteur.

Vilebrequin Kawasaki

Les Kawasaki KX et KX-F ont été produites sur de nombreuses générations. Les caractéristiques du vilebrequin peuvent varier selon l'année, la cylindrée et le type de moteur.

Vérifiez toujours la compatibilité indiquée sur la fiche du vilebrequin avant de procéder au montage.

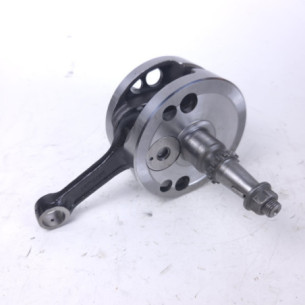

Vilebrequin Suzuki

Piston MX peut également proposer des vilebrequins d'origine provenant de Suzuki RM et RM-Z. Ces pièces sont issues de motos démontées et viennent compléter notre stock de pièces moteur d'occasion.

Vilebrequin Husqvarna et GasGas

Les gammes Husqvarna et GasGas partagent, suivant les générations, certaines architectures et certains composants avec d'autres modèles du groupe KTM. Cela ne signifie cependant pas que toutes les pièces sont systématiquement interchangeables.

Il reste indispensable de vérifier la référence et la compatibilité exacte du vilebrequin avec le modèle et l'année de votre moto.

Pourquoi acheter un vilebrequin moto cross d'occasion ?

Le marché de la pièce d'occasion permet de remettre en état de nombreuses motos sans devoir systématiquement acheter une pièce neuve. C'est particulièrement utile lorsqu'une référence constructeur n'est plus produite ou lorsque le tarif d'une pièce neuve devient très élevé.

Pour les motos cross anciennes, l'occasion permet également de conserver davantage de pièces d'origine lors d'une restauration.

Chez Piston MX, notre activité est spécialisée dans le démontage et la vente de pièces de motocross et d'enduro d'occasion. Notre stock évolue donc en permanence en fonction des motos qui entrent dans notre atelier.

Nos vilebrequins moto cross d'occasion

Chaque vilebrequin disponible sur Piston MX possède sa propre fiche produit. Vous y trouverez les informations disponibles concernant son origine, son modèle de provenance et sa compatibilité. Les photographies vous permettent également d'observer directement l'état réel de la pièce proposée.

Comme pour toutes les pièces d'occasion, l'aspect peut varier d'un vilebrequin à l'autre. Les photos présentées sur la fiche correspondent à la pièce proposée à la vente.

Notre stock étant constitué de pièces provenant de motos démontées, les références disponibles évoluent régulièrement. Si le vilebrequin correspondant à votre moto n'est actuellement pas disponible, de nouvelles pièces peuvent être ajoutées lors de prochains démontages.

Questions fréquentes sur les vilebrequins moto cross

Peut-on monter un vilebrequin d'occasion directement dans un moteur ?

Cela dépend de son état et du moteur concerné. Avant tout montage, il est recommandé de contrôler le jeu de bielle, les différentes portées, les filetages et, lorsque cela est nécessaire, le faux-rond du vilebrequin. Les roulements et joints du bas moteur doivent également être contrôlés.

Comment vérifier le jeu d'une bielle ?

Il faut distinguer le jeu axial, correspondant au mouvement latéral de la bielle, du jeu radial correspondant au mouvement entre la bielle et le maneton. Les valeurs admissibles diffèrent selon les moteurs et doivent être comparées aux spécifications du constructeur.

Un vilebrequin avec du jeu axial est-il forcément HS ?

Non. Un certain jeu axial peut être prévu par le constructeur. C'est principalement sa valeur qui doit être comparée aux tolérances du manuel d'atelier. En revanche, un jeu radial anormal doit faire l'objet d'une attention particulière.

Peut-on remplacer uniquement la bielle d'un vilebrequin ?

Sur de nombreux vilebrequins assemblés, il est possible d'effectuer un reconditionnement en remplaçant la bielle, le maneton, le roulement et les éléments associés. Cette opération nécessite ensuite un centrage et un contrôle précis du vilebrequin.

Comment savoir si un vilebrequin est compatible avec ma moto ?

La marque et la cylindrée ne suffisent pas. Il faut également vérifier le modèle, l'année, la génération du moteur et, lorsque cela est possible, comparer la référence constructeur. La compatibilité indiquée sur nos fiches produits doit être vérifiée avant commande.

Pourquoi un vilebrequin peut-il provoquer des vibrations ?

Des vibrations excessives peuvent être provoquées par plusieurs phénomènes : mauvais alignement du vilebrequin, roulements usés, jeu mécanique important ou problème d'équilibrage. Un diagnostic précis est nécessaire avant de déterminer leur origine.

Faut-il changer les joints spi lors du remplacement du vilebrequin ?

Lorsque le moteur est entièrement ouvert, il est généralement conseillé de contrôler ou remplacer les joints spi et les roulements de vilebrequin lorsque leur état ou leur historique est incertain. Cela évite de devoir ouvrir à nouveau le moteur peu de temps après son remontage.

Trouvez votre vilebrequin moto cross chez Piston MX

Retrouvez dans cette catégorie nos vilebrequins moto cross et enduro d'occasion disponibles actuellement. Utilisez les informations présentes sur chaque fiche afin d'identifier la pièce correspondant à votre moto.

Notre catalogue évolue régulièrement avec l'arrivée de nouvelles motos à démonter. Vous pouvez ainsi retrouver progressivement de nouvelles références pour les principales marques de motocross et d'enduro : KTM, Yamaha, Honda, Kawasaki, Suzuki, Husqvarna et GasGas.

En cas de doute sur une référence ou une compatibilité, vous pouvez contacter Piston MX avant votre commande en indiquant le modèle, l'année et la cylindrée de votre moto.
