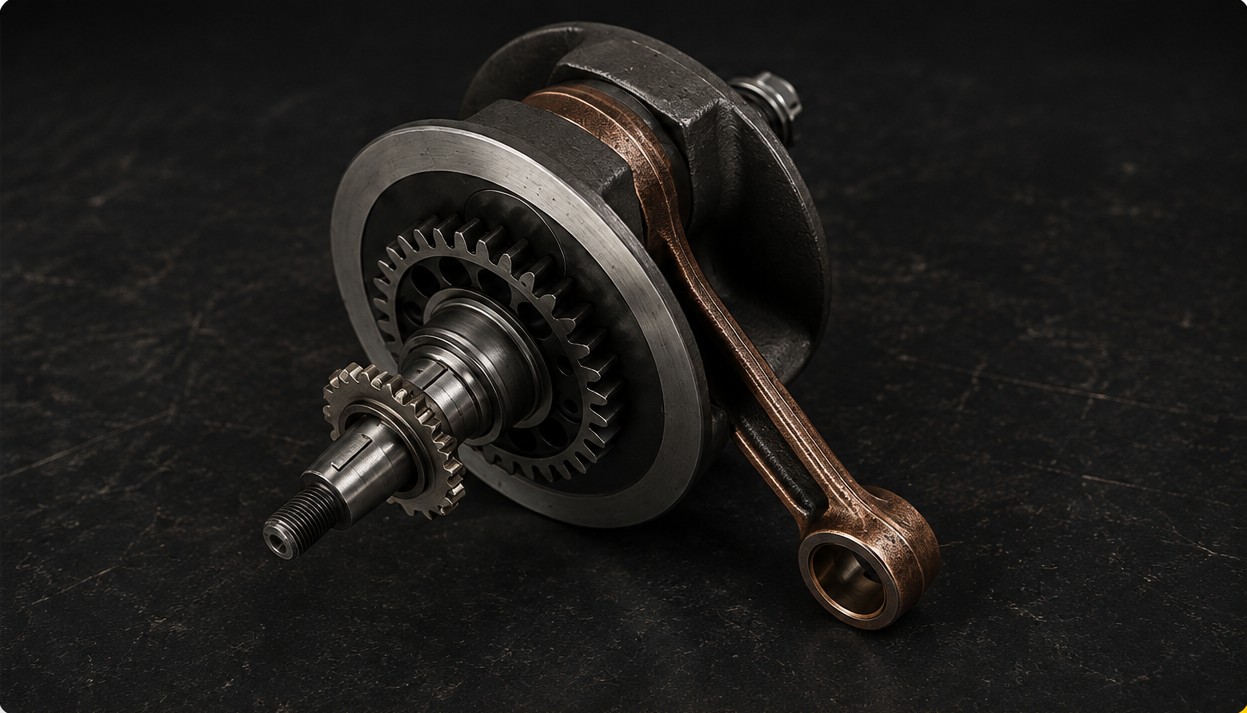

Un vilebrequin peut paraître propre et pourtant présenter un jeu de bielle excessif, un faux-rond ou une portée endommagée. Le contrôle doit combiner inspection visuelle, contrôle des jeux et mesure au comparateur avant de décider s’il peut être remonté.
7 contrôles essentiels ≈ 8 min de lecture Niveau : atelier
Avant toute mesure
Préparer le contrôle
Le vilebrequin doit être propre, débarrassé de l’huile chargée et contrôlé à température stable.
Nettoyez sans rayer les portées. Faites tourner la bielle doucement et vérifiez qu’aucun débris ne masque un point dur. Ne cherchez pas à conclure uniquement au toucher : les jeux et le faux-rond doivent être comparés aux valeurs du constructeur.
Matériel nécessaire
- Lampe et loupe
- Jeu de cales d’épaisseur
- Comparateur
- Deux Vés ou support adapté
- Micromètre si nécessaire
- Tolérances constructeur
Important : il n’existe pas une valeur de jeu ou de faux-rond valable pour tous les moteurs. Utilisez les limites indiquées dans le manuel d’atelier du modèle contrôlé.
Contrôle 01 · Inspection visuelle
Contrôler l’état général

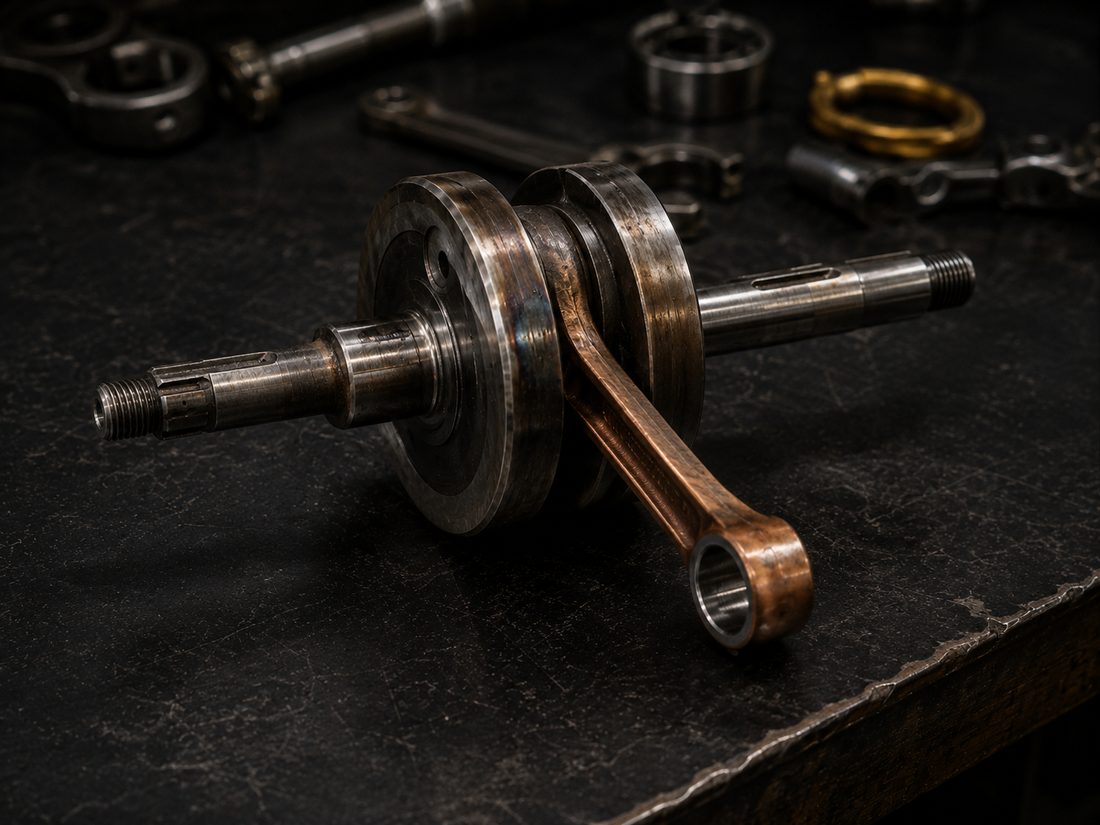

Inspectez les masses du vilebrequin, la bielle et les extrémités d’arbres sous une lumière franche. Recherchez toute trace de choc, corrosion, fissure, arrachement ou surchauffe.
- ✓Aucune fissure ou choc sur les masses
- ✓Pas de corrosion profonde sur les portées
- ✓Pas de bleuissement anormal autour de la tête de bielle
Le jeu radial est le contrôle à ne pas négliger
Contrôle 02 · Tête de bielle
Contrôler le jeu radial de bielle

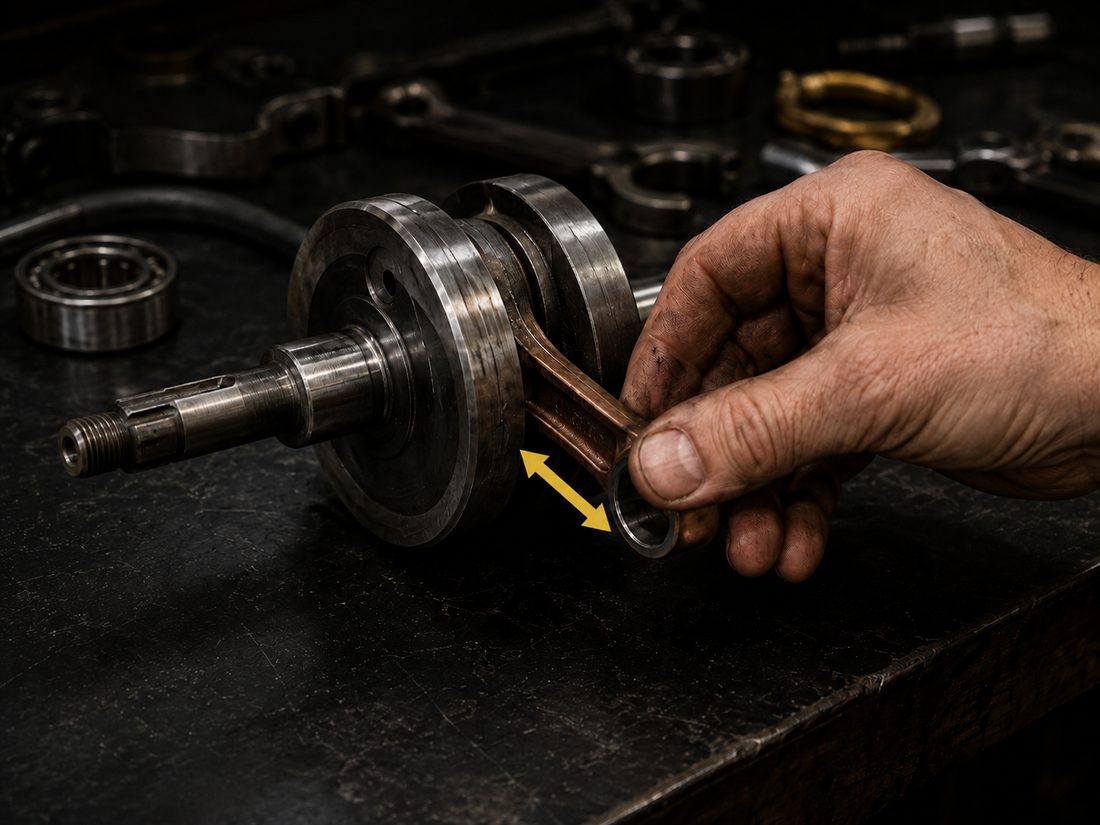

Placez la bielle dans l’axe du cylindre puis recherchez un déplacement radial de la tête de bielle par rapport au maneton. Le mouvement recherché est un jeu haut / bas, et non le déplacement latéral normal de la bielle.
Un claquement ou un jeu radial perceptible impose au minimum une mesure précise et une comparaison à la limite constructeur.
Selon le manuel, la mesure peut être effectuée au comparateur suivant une méthode et un point de mesure définis par le constructeur.
Contrôle 03 · Jeu latéral
Mesurer le jeu axial de bielle
Le déplacement latéral de la bielle entre les masses du vilebrequin est prévu par conception. Ce jeu ne doit donc pas être confondu avec le jeu radial.

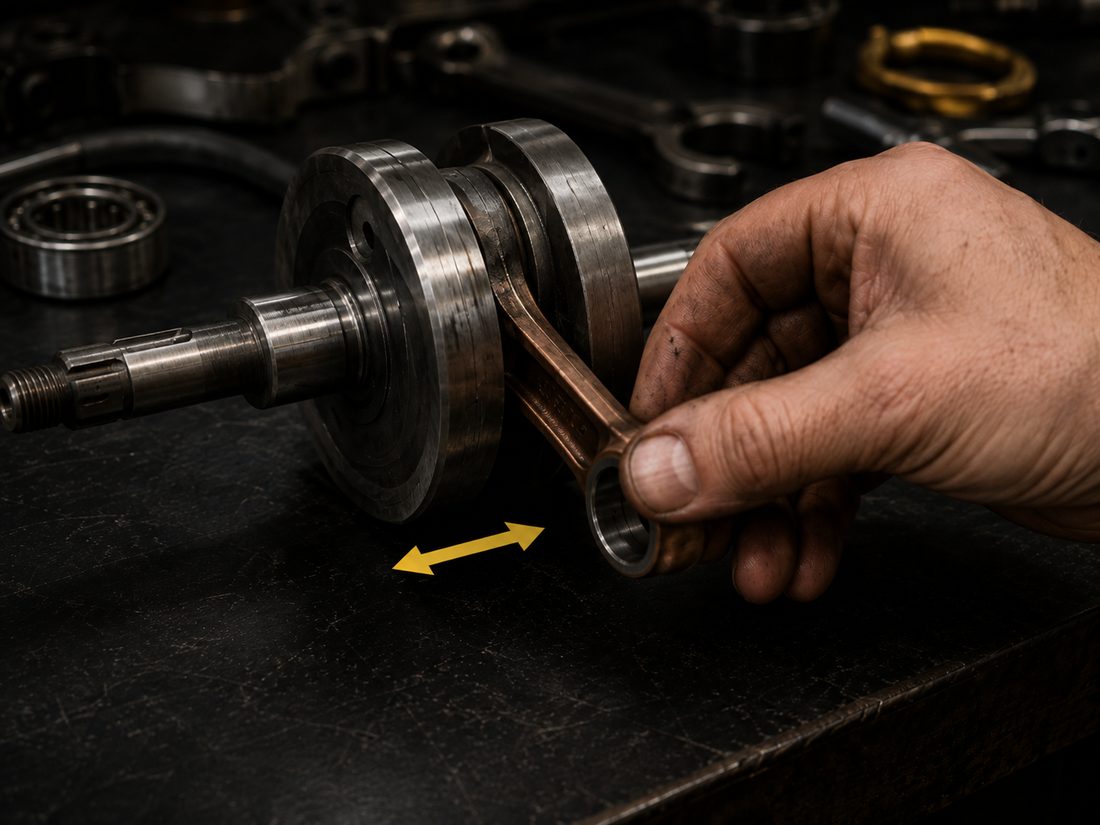

Mesurez l’espace entre la bielle et la masse du vilebrequin avec une cale d’épaisseur, au point prévu dans la documentation technique.
À distinguer
Jeu axialDéplacement gauche / droite de la bielle.
Jeu radialDéplacement haut / bas de la tête de bielle par rapport au maneton.
Contrôle 04 · Côté piston
Inspecter le pied de bielle

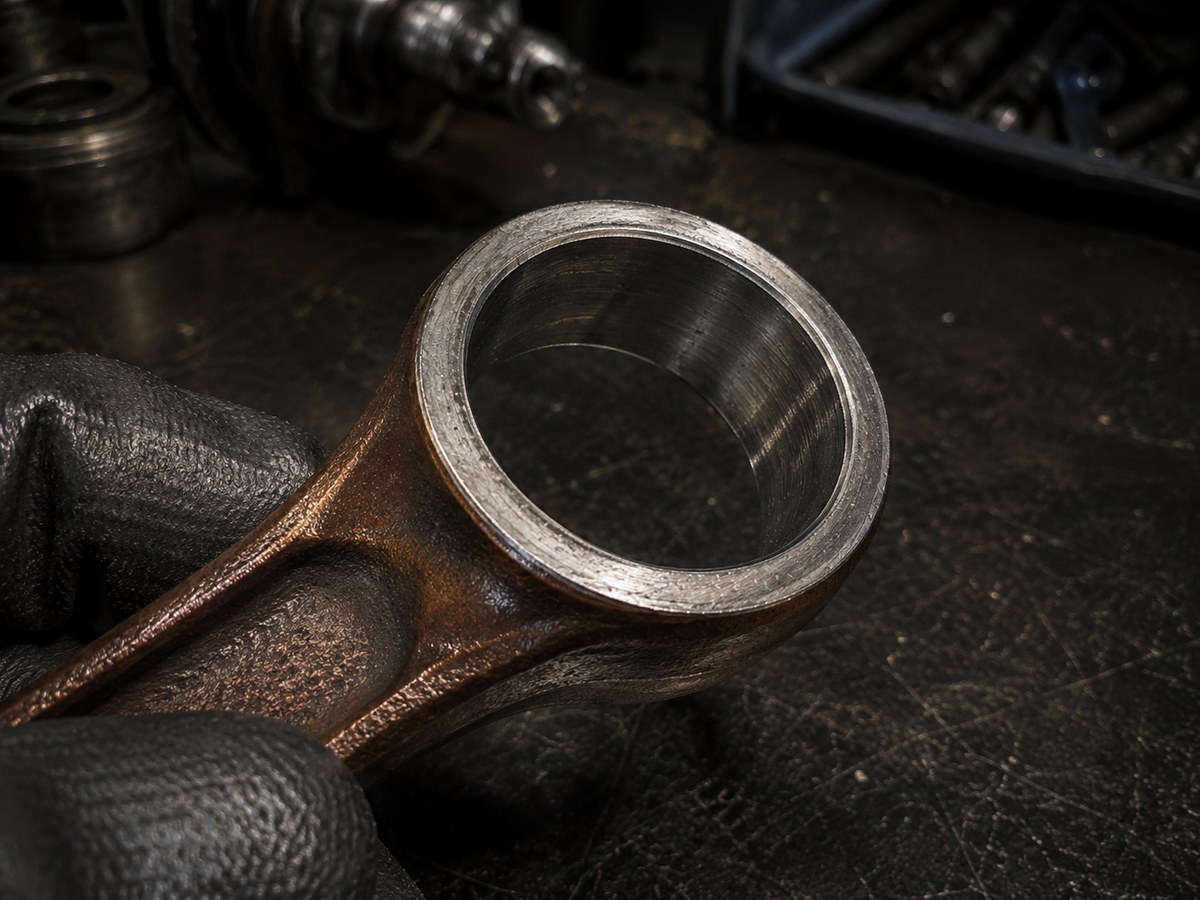

Examinez l’alésage du pied de bielle ou sa bague lorsqu’il en possède une. La surface doit être régulière et exempte de piqûres, rayures profondes, coloration de chauffe ou usure irrégulière.
SurfacePas d’arrachement ni piqûre.
FormePas d’ovalisation anormale.
RoulementContrôler aussi la cage à aiguilles lorsqu’elle est séparée.
Contrôle 05 · Extrémités d’arbres
Contrôler les portées, cônes et filetages

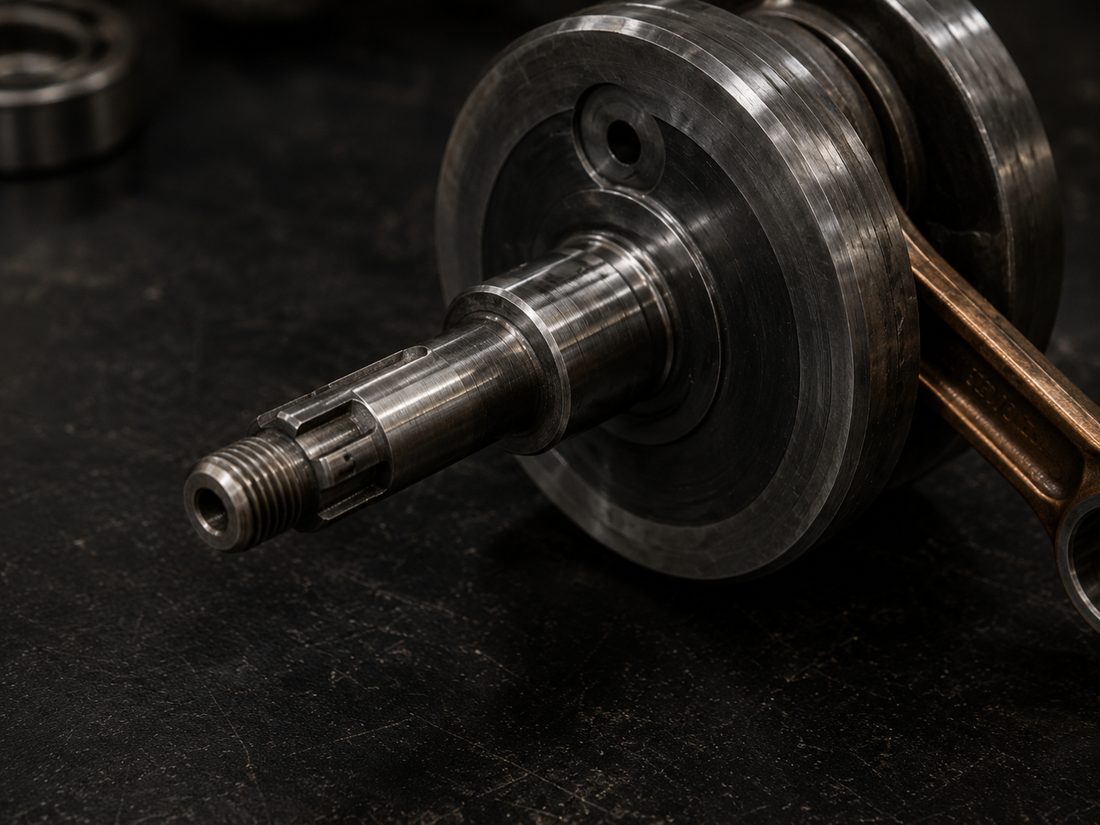

Inspectez les portées de roulements, cônes d’allumage, cannelures, clavettes et filetages. Une portée marquée peut créer du jeu ou empêcher un montage correct même si la bielle est en bon état.
- Aucune portée matée, piquée ou creusée
- Filetages complets, sans arrachement
- Cône propre, sans choc ni bavure
- Rainure de clavette non élargie ni frappée
Contrôle 06 · Rotation et portées
Vérifier les roulements de vilebrequin
Lorsque les roulements sont encore montés ou livrés avec le vilebrequin, contrôlez leur rotation et leur jeu. S’ils sont démontés, inspectez surtout les portées de roulement du vilebrequin et prévoyez leur remplacement selon l’intervention réalisée.

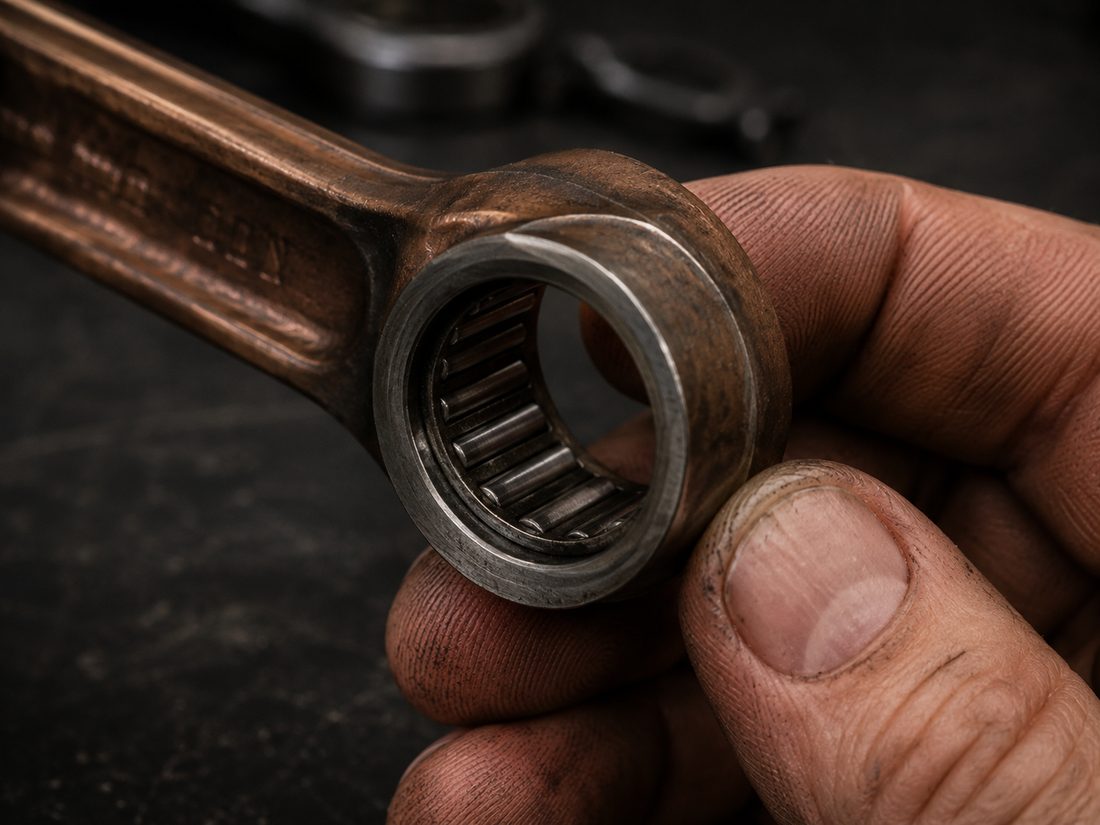

Sur la cage à aiguilles ou le roulement de bielle, recherchez une usure irrégulière, des aiguilles marquées, de la chauffe ou une coloration anormale.
RotationLibre, régulière, sans point dur.
BruitAucun grondement ni grattement.
JeuPas de jeu anormal perceptible.
PortéeAucune trace de rotation du roulement sur l’arbre.
Contrôle 07 · Comparateur
Mesurer le faux-rond du vilebrequin

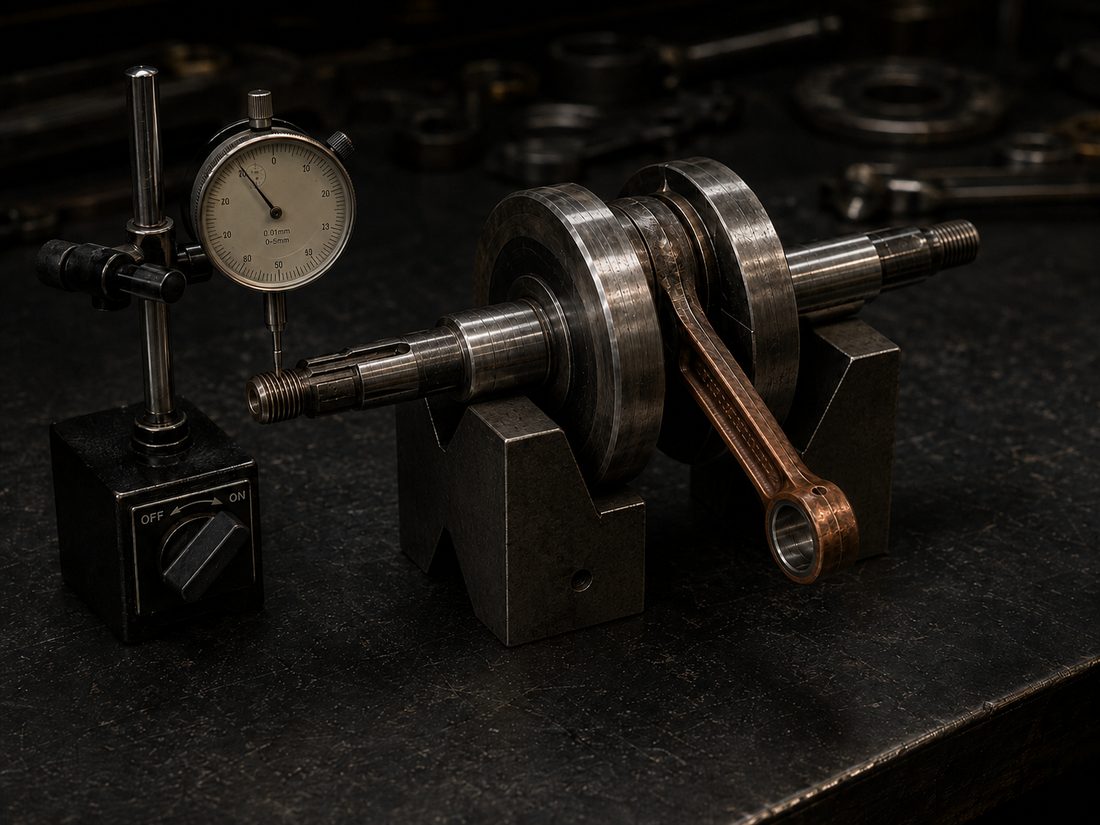

Posez le vilebrequin sur deux Vés propres ou sur le montage indiqué par le constructeur. Positionnez le comparateur sur la zone de mesure prévue, puis faites tourner le vilebrequin lentement sans exercer d’effort latéral.
La différence entre la lecture maximale et minimale du comparateur correspond au faux-rond mesuré.
Méthode
1. Appui stable sur deux Vés
2. Comparateur perpendiculaire à la portée
3. Rotation lente sur 360°
4. Comparaison à la tolérance constructeur
Attention : un vilebrequin assemblé par emmanchement présentant un faux-rond excessif nécessite une opération de contrôle / réalignement adaptée. Évitez les corrections improvisées par chocs sur les masses.
Après les mesures
Comment décider après le contrôle ?
La décision doit tenir compte de l’ensemble des contrôles. Une belle apparence extérieure ne compense pas un jeu radial hors tolérance ou un faux-rond excessif.
Dans les tolérancesJeux conformes, faux-rond conforme, portées saines et aucune anomalie visible.
À reconditionner / remplacerJeu radial, faux-rond, roulement, portée ou état de bielle hors des limites prévues.
À retenir
Contrôler séparément jeu radial et jeu axial.
Inspecter pied de bielle, portées et filetages.
Rechercher chauffe, corrosion et points durs.
Mesurer le faux-rond au comparateur.
Toujours comparer aux données constructeur.
Questions fréquentes
Le contrôle d’un vilebrequin en pratique
Comment savoir si une bielle a trop de jeu ?
Distinguez d’abord le mouvement latéral du véritable jeu radial. Le jeu radial doit être contrôlé suivant la méthode du constructeur et comparé à sa limite de service.
Le jeu latéral de la bielle est-il normal ?
Oui, un jeu axial est généralement prévu. Sa valeur doit toutefois rester dans la plage spécifiée par le constructeur.
Pourquoi mesurer le faux-rond ?
Parce qu’un vilebrequin peut être légèrement désaligné ou déformé sans défaut évident à l’œil. Le comparateur permet de mesurer cette variation.
Un vilebrequin d’occasion peut-il être remonté ?
Oui, à condition que son état visuel, ses jeux, ses portées et son faux-rond soient compatibles avec les tolérances du moteur concerné.
