Comment contrôler un embrayage moto cross ?

Guide technique · Contrôle moteur

Disques, cloche, noix :
les points à contrôler.

Un embrayage peut fonctionner tout en étant déjà fortement marqué. Le contrôle doit porter sur la cloche, la noix, les disques, les ressorts, la couronne arrière et les éléments de guidage avant de décider s’il peut être remonté.

7 contrôles essentiels ≈ 8 min de lecture Niveau : atelier

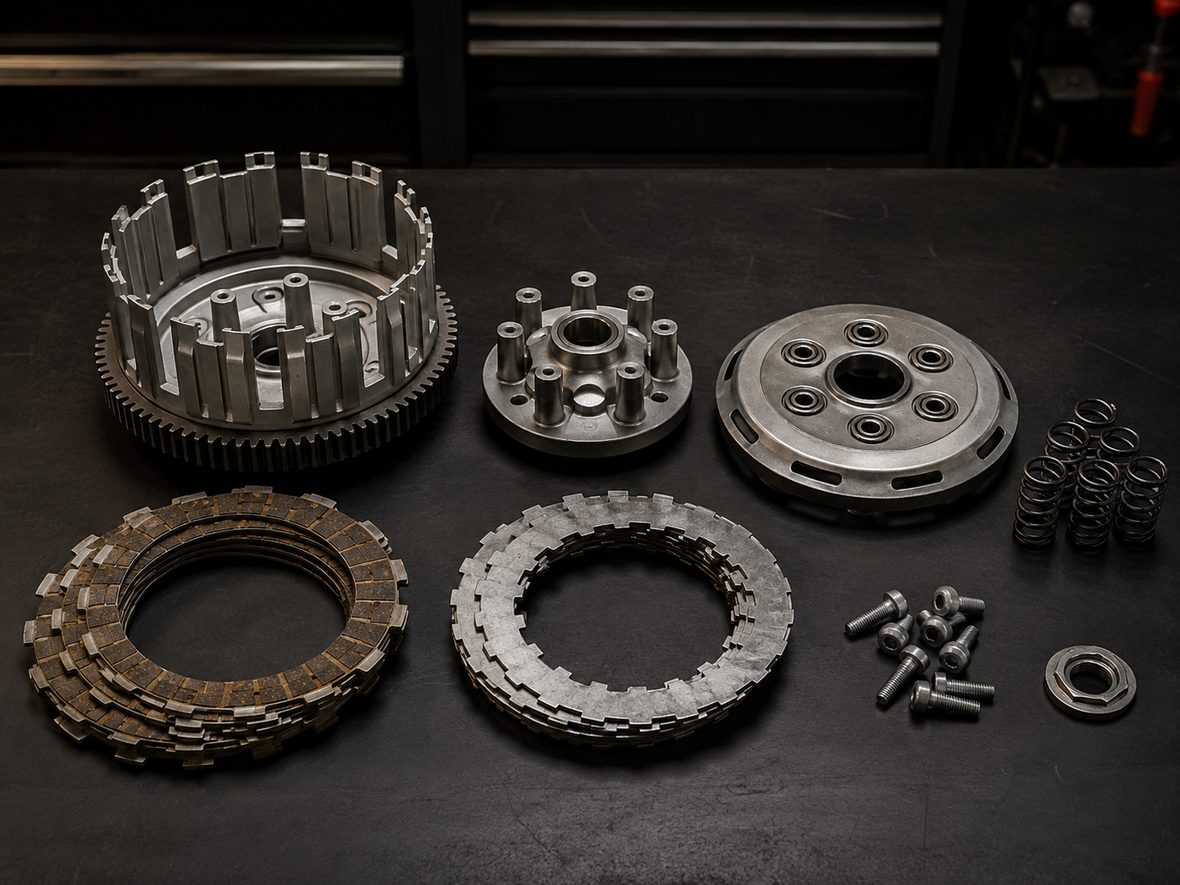

Pièces d’embrayage de moto cross disposées sur un établi noir

Avant toute mesure

Préparer le contrôle

Démontez l’embrayage dans l’ordre et conservez les pièces dans leur sens de montage. Nettoyez l’huile sans abraser les portées : les petites marches d’usure sur la cloche ou la noix doivent rester visibles.

Les dimensions limites varient suivant la moto. Pour l’épaisseur des disques, la longueur libre des ressorts, le voile et les jeux, comparez toujours avec le manuel d’atelier du modèle contrôlé.

Matériel utile

Pied à coulisse / micromètre
Règle rectifiée ou marbre
Jeu de cales d’épaisseur
Lampe et loupe
Tolérances constructeur

Important : une marque légère et un véritable creux ne se jugent pas de la même façon. Passez l’ongle sur les zones de contact des disques : si les ergots accrochent nettement, l’embrayage peut mal coulisser.

Contrôle 01 · Portées des disques garnis

Inspecter la cloche d’embrayage

Les ergots des disques garnis frappent les doigts de la cloche à chaque accélération et décélération. Avec le temps, ils peuvent creuser des marches dans les faces de contact.

✓Portées régulières, sans creux marqués
✓Aucune fissure au pied des doigts
✓Les disques doivent pouvoir coulisser sans accrocher

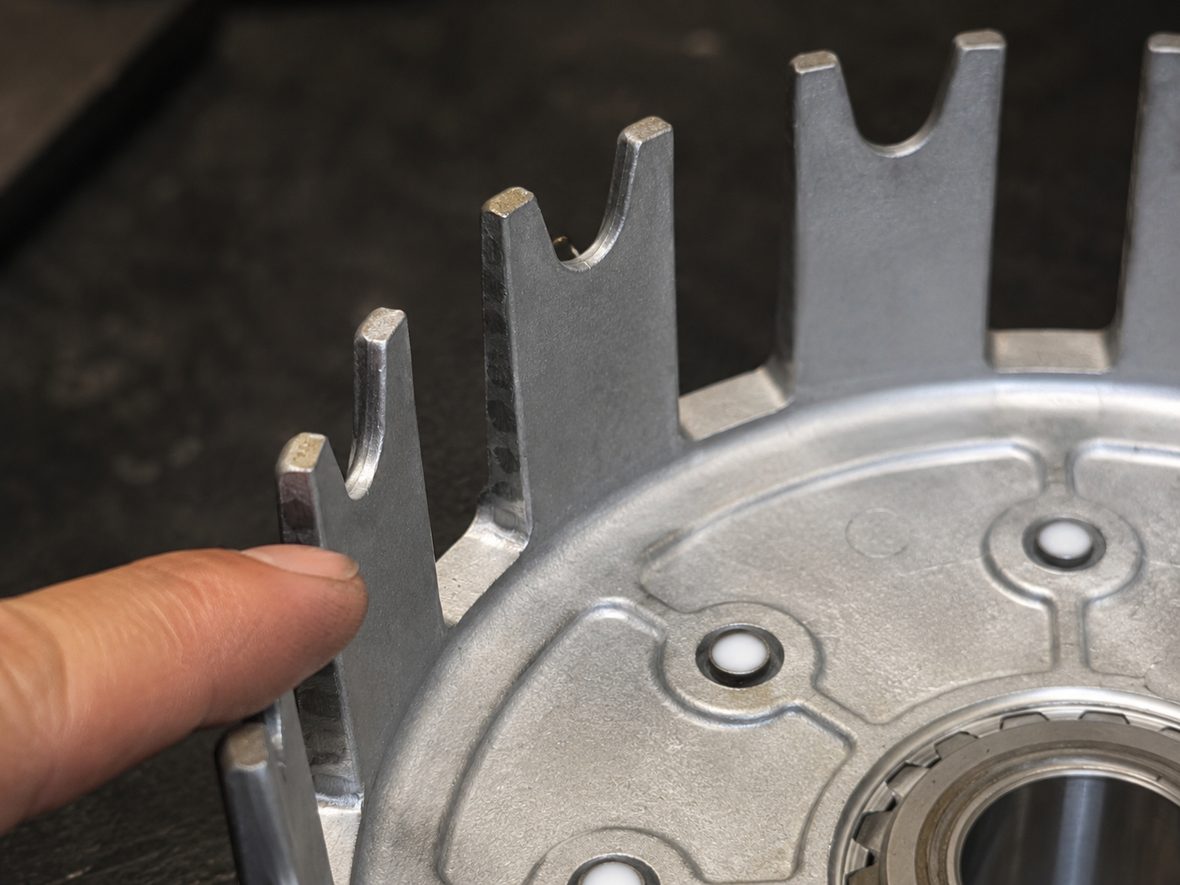

Gros plan sur les portées de disques de la cloche d’embrayage

Les portées doivent rester lisses et sans marches

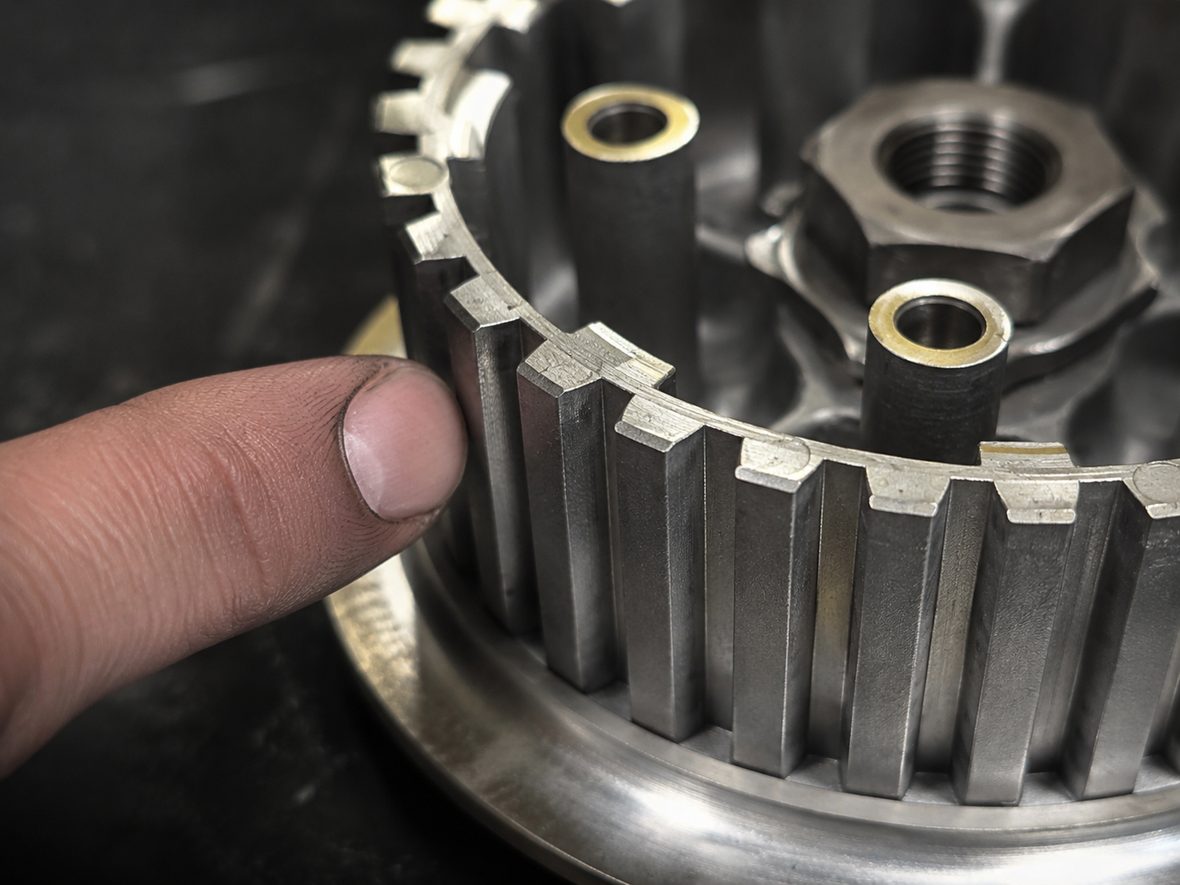

Gros plan sur les portées de la noix d’embrayage

Contrôle 02 · Portées des disques lisses

Contrôler la noix d’embrayage

Les dents intérieures des disques lisses prennent appui sur les cannelures de la noix. Recherchez les mêmes marches d’usure que sur la cloche, mais sur les faces qui reçoivent les disques lisses.

Passez l’ongle sur chaque portée. Un creux net peut gêner la séparation des disques et rendre le débrayage irrégulier.

Contrôle 03 · Garniture

Contrôler les disques garnis

Inspectez chaque disque séparément. La garniture doit rester homogène, sans morceaux arrachés, vitrification excessive, fissures ou zones brûlées.

Mesurez l’épaisseur au pied à coulisse ou au micromètre suivant la méthode du constructeur. Un jeu complet peut paraître propre tout en étant sous la limite d’usure.

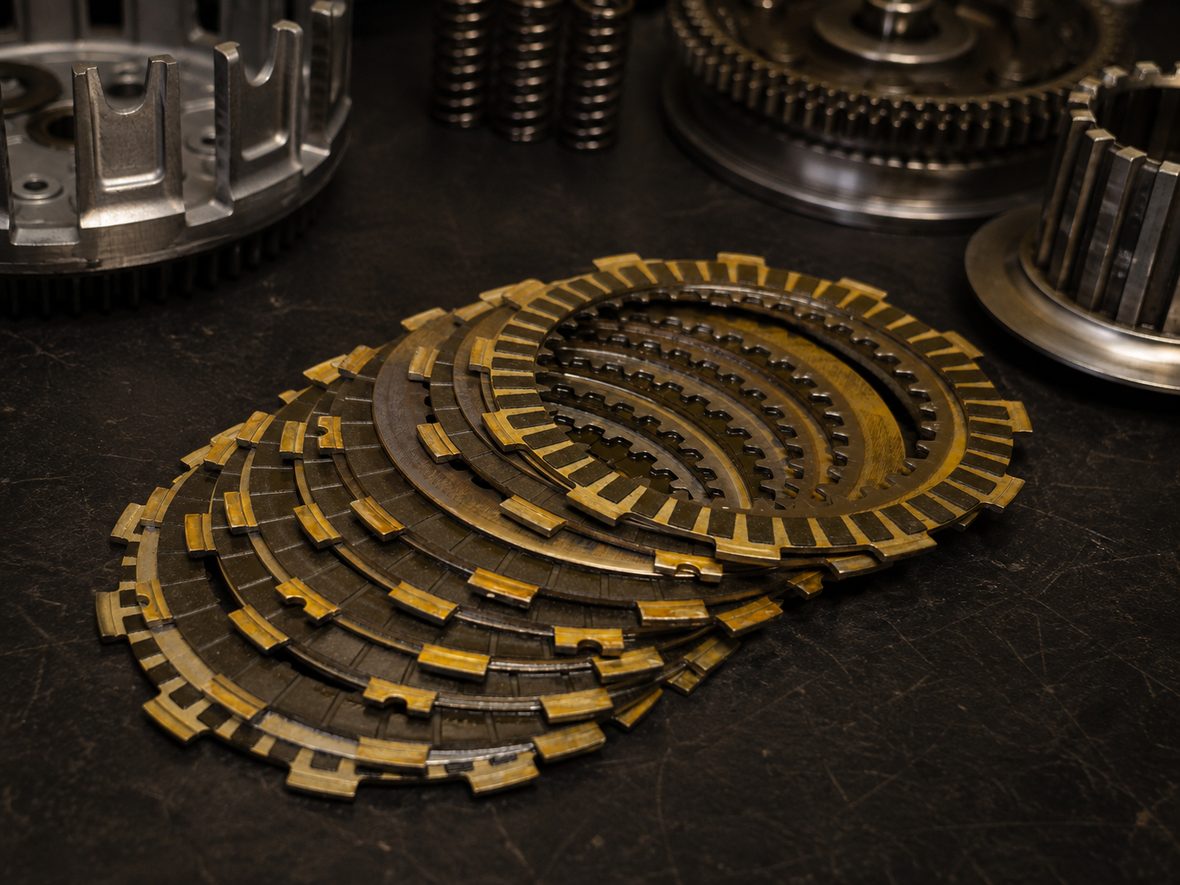

Disques garnis d’embrayage de moto cross sur un établi noir

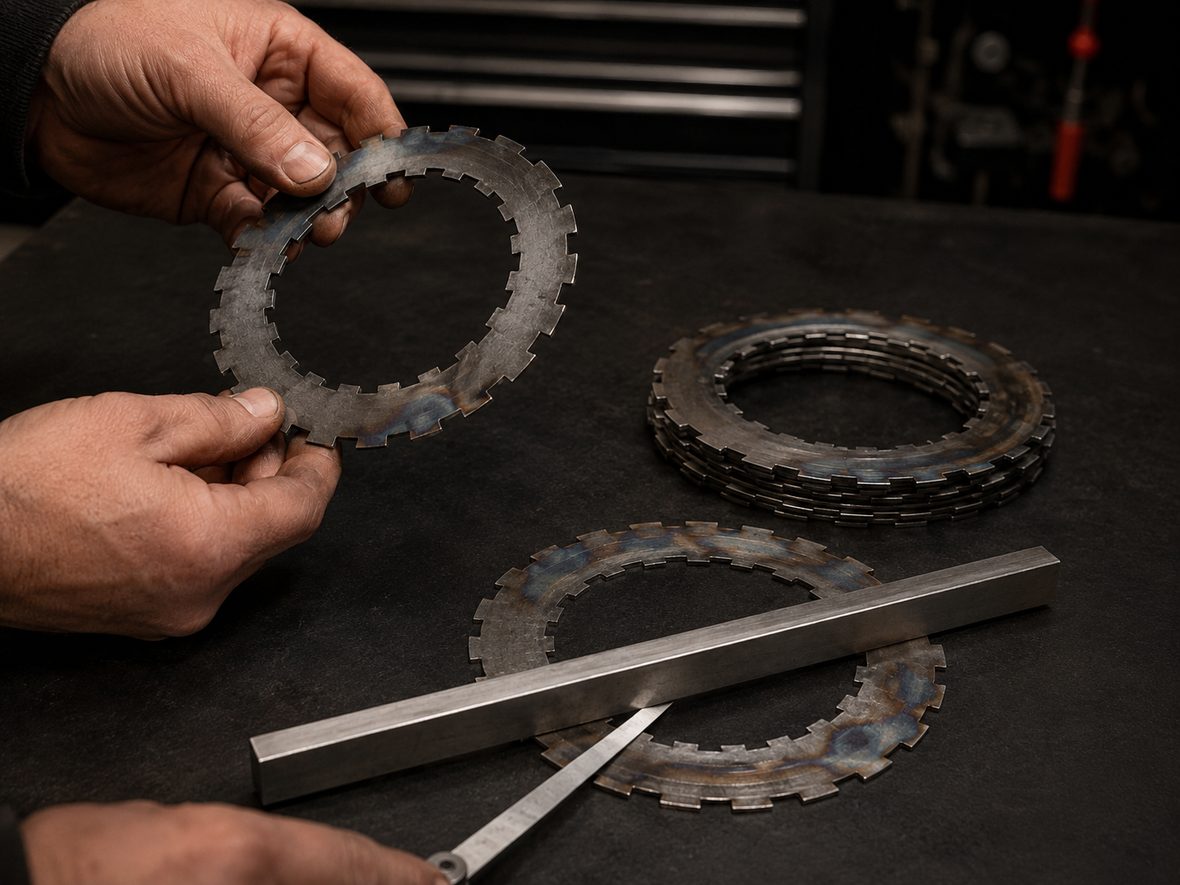

Contrôle de disques lisses d’embrayage avec une règle de précision

Contrôle 04 · Planéité et chauffe

Vérifier les disques lisses

Une coloration bleue ou violette indique une montée en température. Vérifiez aussi les rayures profondes, les bavures et surtout le voile du disque.

Planéité
Contrôle sur marbre / surface plane avec cale d’épaisseur.

Surface
Pas de brûlure prononcée, bavure ou arrachement.

Contrôle 05 · Longueur libre

Mesurer les ressorts

Les ressorts se contrôlent dans leur longueur, au repos, hors du mécanisme. Posez-les bien droits et mesurez leur longueur libre suivant la méthode du manuel d’atelier.

Comparez tous les ressorts entre eux et surtout à la longueur minimale constructeur. Un ressort nettement plus court que les autres traduit une fatigue anormale.

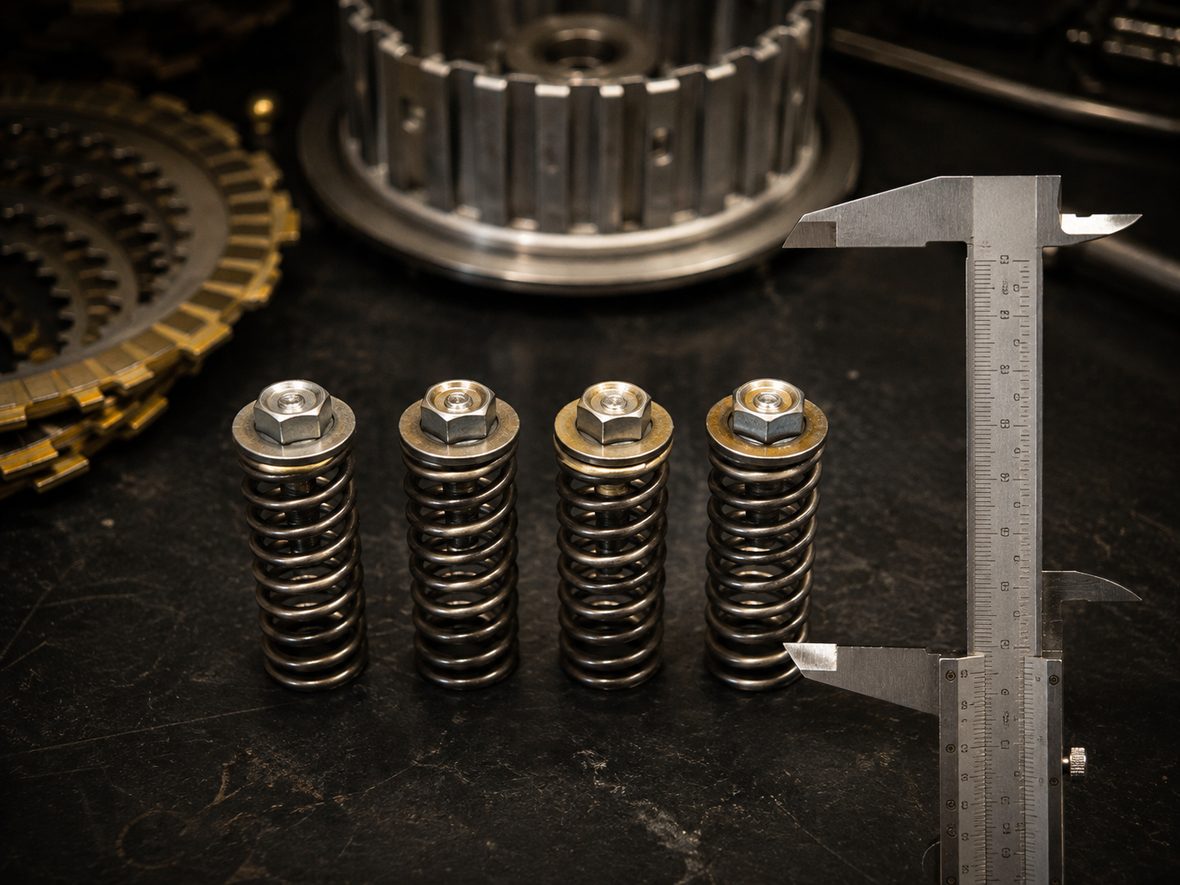

Mesure de la longueur libre de ressorts d’embrayage au pied à coulisse

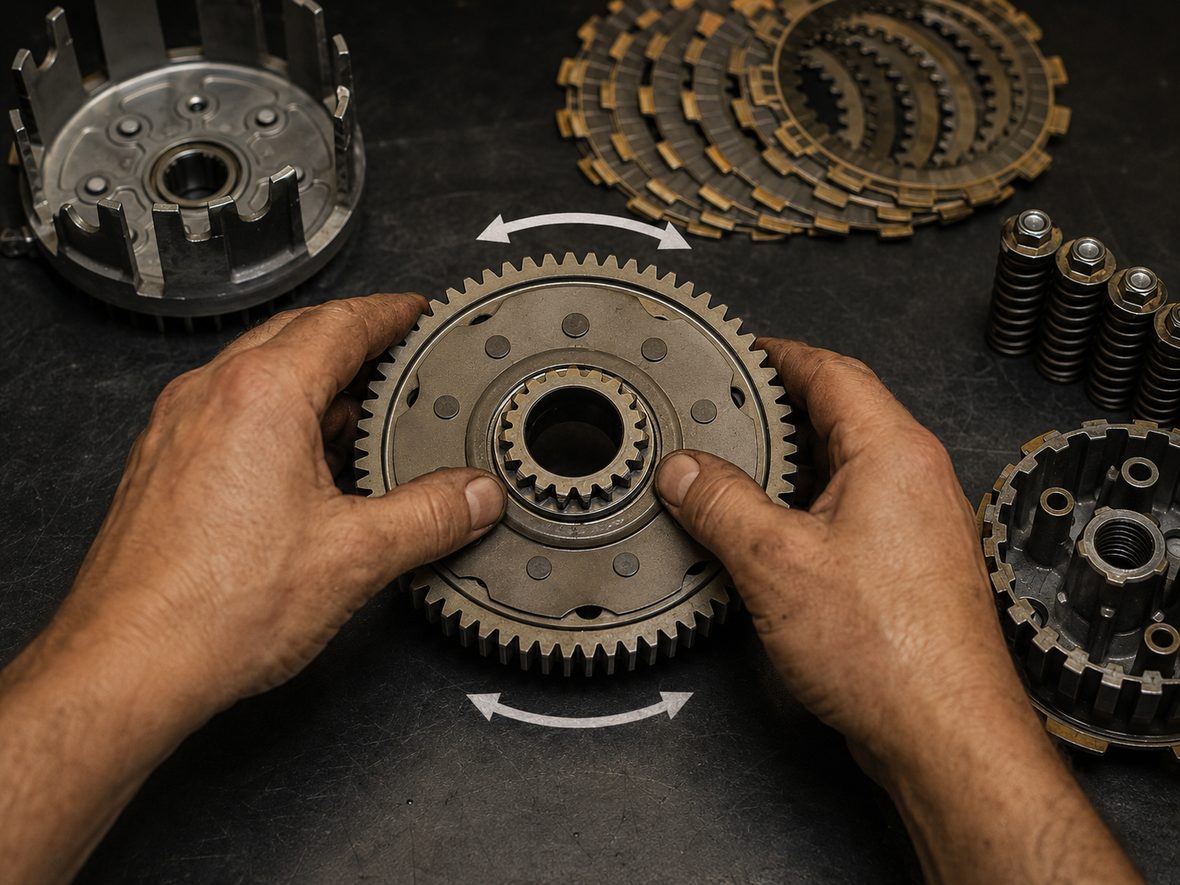

Contrôle du jeu de la couronne arrière d’une cloche d’embrayage

Contrôle 06 · Couronne arrière / amortisseurs

Contrôler le jeu de la couronne

Maintenez fermement la cloche puis cherchez un mouvement relatif de la couronne primaire située à l’arrière. Selon le montage, des ressorts ou éléments amortisseurs absorbent les à-coups de transmission.

Un léger fonctionnement prévu par conception ne doit pas être confondu avec un jeu important accompagné d’un claquement. Contrôlez également les rivets, la couronne et l’absence de fissure.

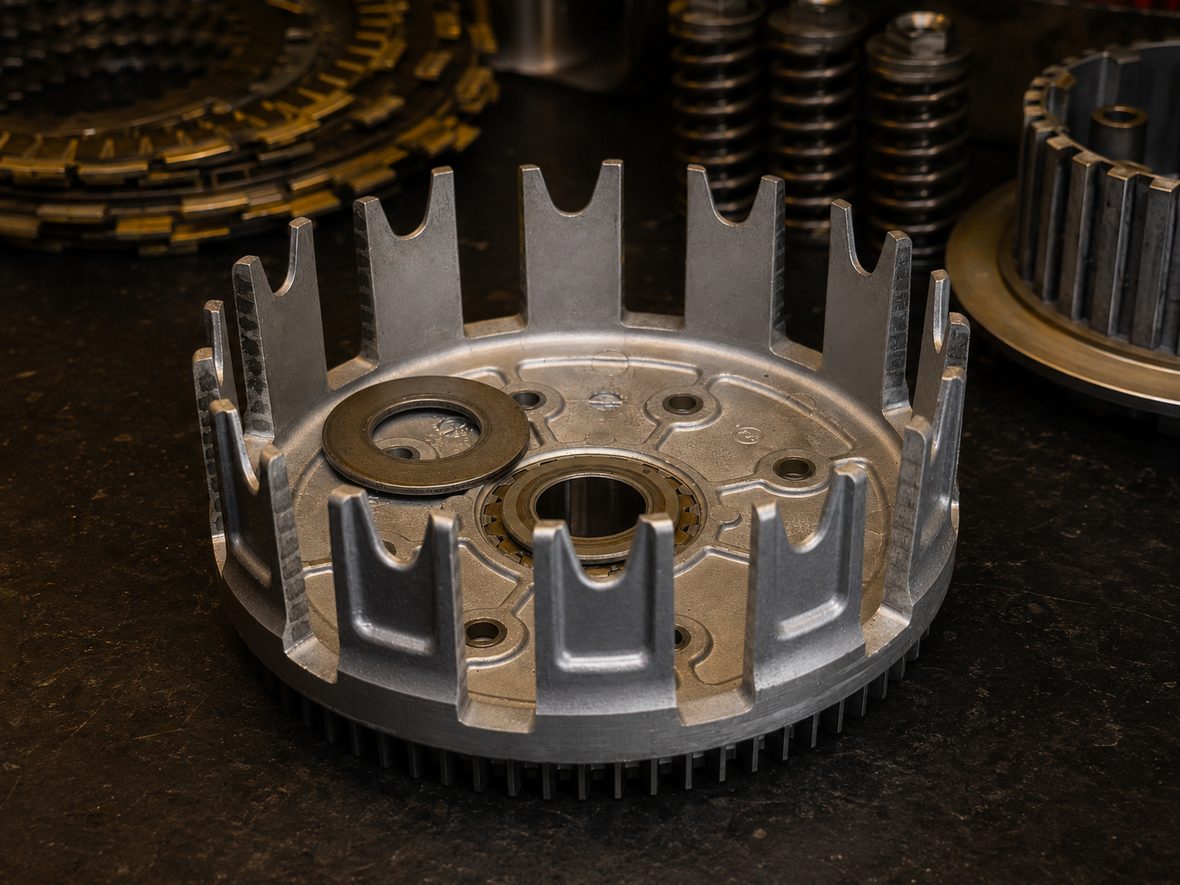

Cloche d’embrayage démontée sur établi noir

Contrôle 07 · Guidage et mécanisme

Vérifier roulement, bague et plateau

Contrôlez le roulement ou la bague de cloche, l’alésage central, les cannelures, le plateau de pression et la butée de débrayage. La rotation doit être libre, sans point dur ni jeu anormal.

Guidage
Pas de jeu radial excessif ni point dur.

Plateau
Pas de fissure, portée creusée ou déformation.

Cannelures
Pas d’arrachement ni jeu anormal sur l’arbre.

Après les contrôles

Comment décider après le contrôle ?

Un embrayage se juge comme un ensemble : une cloche correcte ne compense pas des disques voilés, des ressorts hors cote ou une couronne arrière présentant un jeu anormal.

Dans les tolérances

Portées sans creux gênants, disques conformes, ressorts dans la cote, guidage sain et jeu de couronne normal pour le montage.

À remplacer / reconditionner

Cloche ou noix fortement creusée, disque sous cote ou voilé, garniture brûlée, ressort trop court, roulement marqué ou jeu de couronne excessif.

À retenir

Cloche et noix : pas de creux qui bloquent le coulissement des disques.

Disques : épaisseur, garniture, planéité et traces de chauffe.

Ressorts : mesurer la longueur libre dans leur axe et comparer aux valeurs constructeur.

FAQ

Une cloche légèrement marquée est-elle HS ?Pas forcément. Le point important est la profondeur des marches et leur influence sur le coulissement des ergots. En cas de doute, comparez avec les critères du constructeur.

Comment contrôler les ressorts ?Mesurez leur longueur libre, dans l’axe du ressort, hors montage. Comparez chaque valeur à la limite prévue pour le modèle.

Un disque lisse bleui est-il réutilisable ?Le bleuissement traduit une forte chauffe. Il faut au minimum contrôler sa planéité et son état de surface ; une déformation ou des dégâts prononcés imposent le remplacement.
