Guide technique · Contrôle moteur
Usure, ovalisation, conicité :
les points à mesurer.
les points à mesurer.
Un contrôle sérieux ne se limite pas à regarder si le cylindre est rayé. Il faut mesurer son diamètre, son ovalisation et sa conicité, puis examiner chaque zone sensible avant de décider s’il peut être remonté.
7 contrôles essentiels ≈ 8 min de lecture Niveau : atelier
Avant toute mesure
Préparer le contrôle
Le cylindre et le piston doivent être propres, secs et à température ambiante.
Retirez l’huile, les dépôts et les restes de joint sans abîmer les surfaces. Une mesure prise sur une pièce sale ou encore chaude peut fausser le diagnostic.

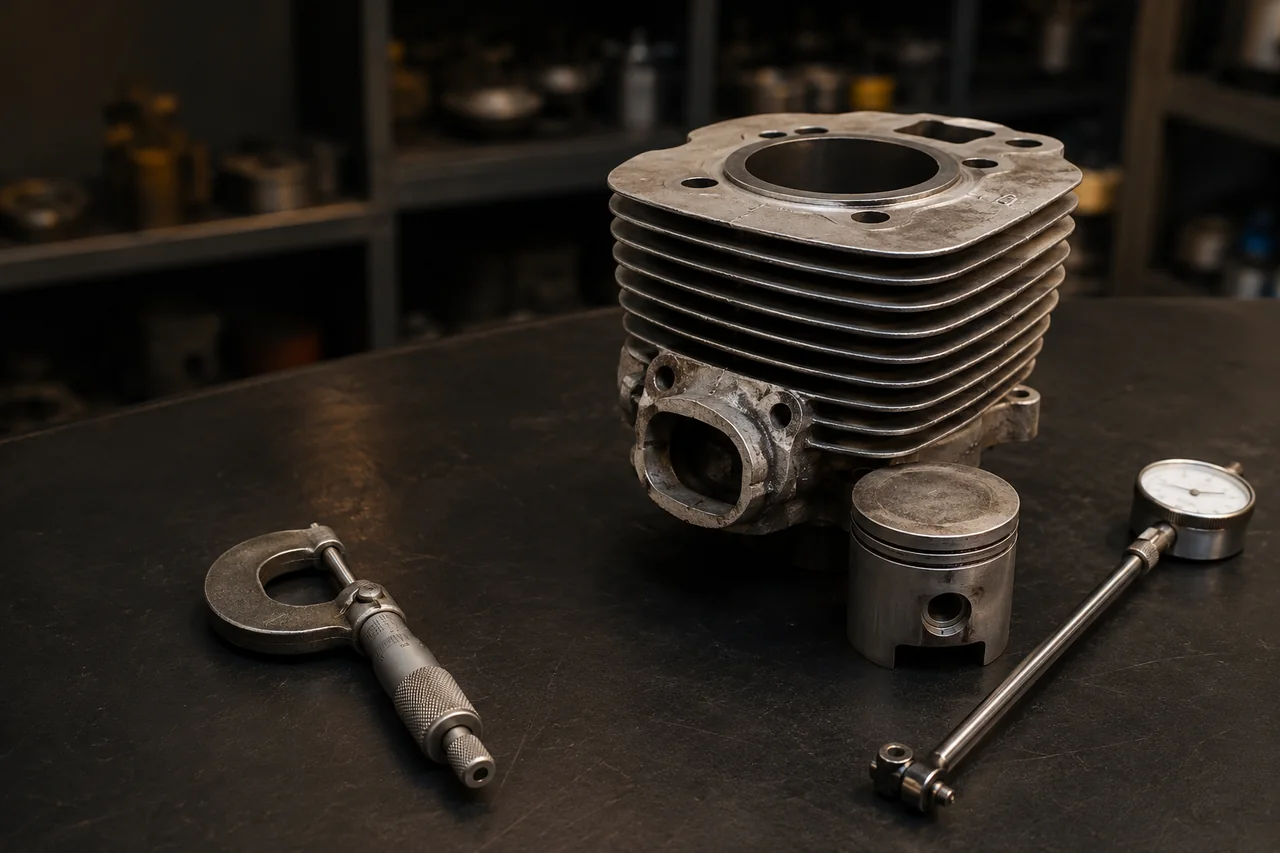

Matériel nécessaire
- Règle de précision
- Palmer extérieur
- Alésomètre intérieur
- Tolérances constructeur
Important : il n’existe pas une tolérance valable pour tous les moteurs. Comparez toujours vos mesures aux valeurs du manuel d’atelier ou du fabricant.
Contrôle 01 · Surface d’étanchéité

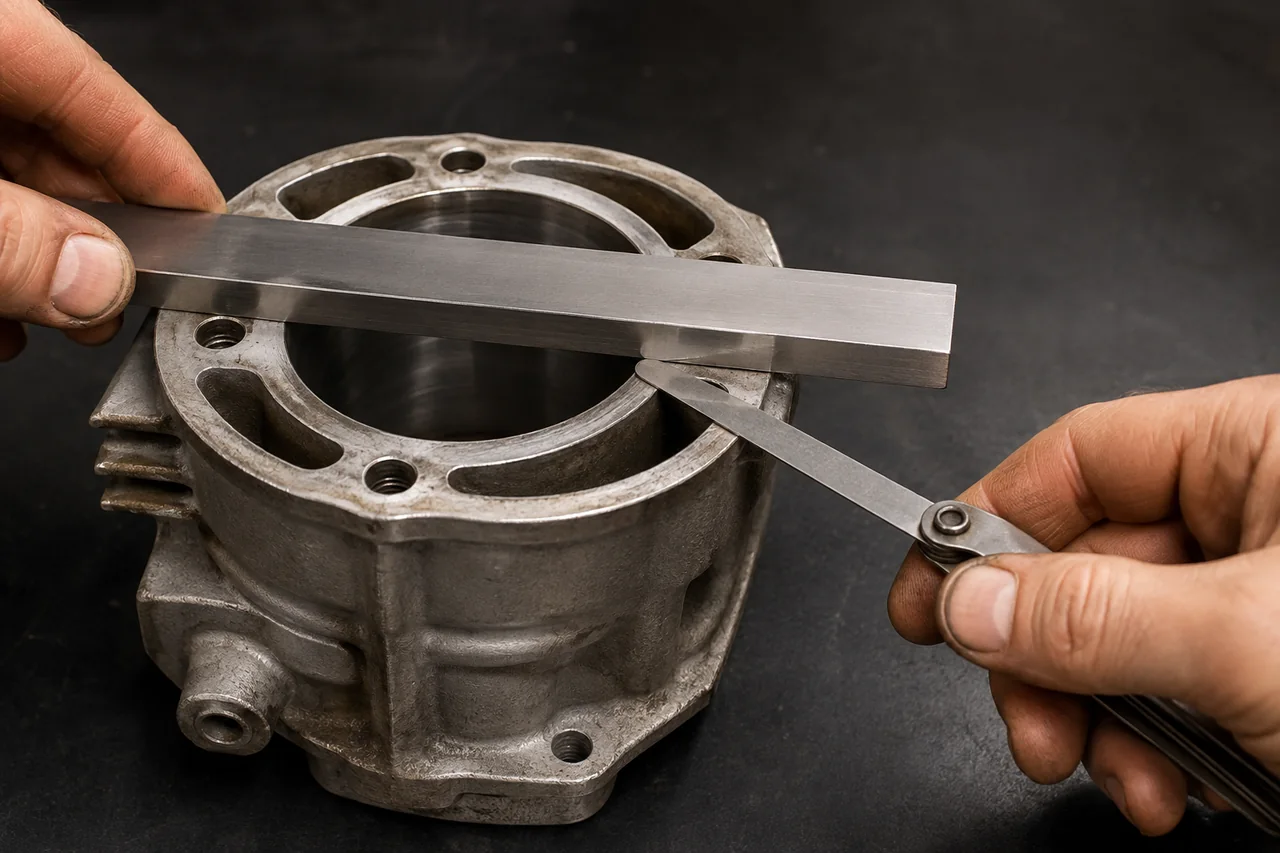

Contrôler le plan de joint
Le plan de joint doit être parfaitement propre et régulier. Posez une règle de précision sur plusieurs zones de la portée, puis recherchez un passage de lumière ou un jeu à l’aide de cales d’épaisseur.
Points à vérifier
- Absence de choc ou d’impact
- Aucun reste de joint
- Aucune rayure profonde
- Déformation dans la tolérance
Une bonne décision commence par une mesure juste
Contrôle 02 · Palmer extérieur

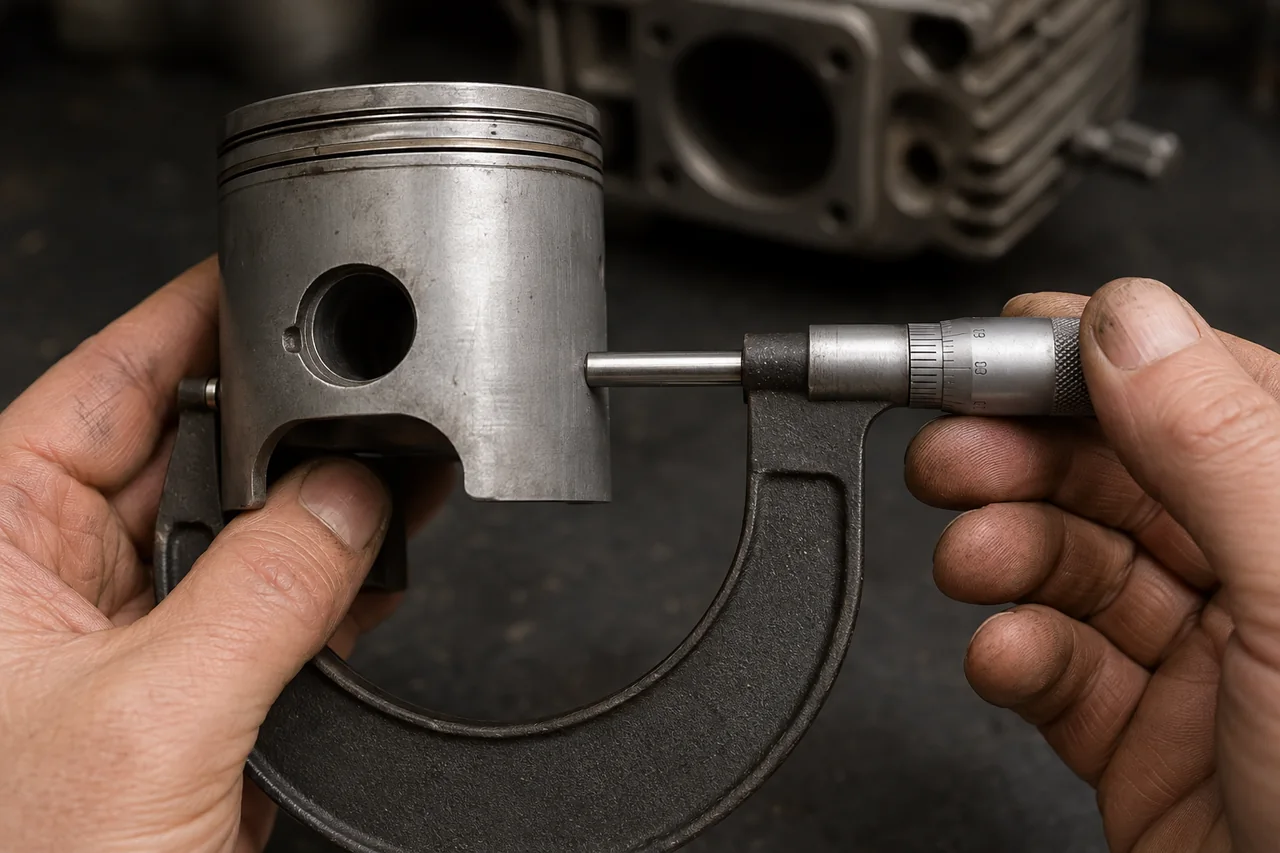

Mesurer le diamètre du piston
Au milieu de la jupe, à 90° de l’axe du piston.
Mesurez le piston avec un palmer extérieur au milieu de la jupe. Le palmer doit être placé à 90° de l’axe du piston, avec les jupes orientées vers l’avant et l’arrière.
Notez la valeur avec toute la précision disponible. Elle servira à calculer le jeu piston/cylindre.
Le bon geste
Fermez doucement le palmer jusqu’au contact. Ne serrez pas la pièce : utilisez le cliquet et répétez la mesure pour confirmer la valeur.
Contrôle 03 · Deux axes, trois hauteurs

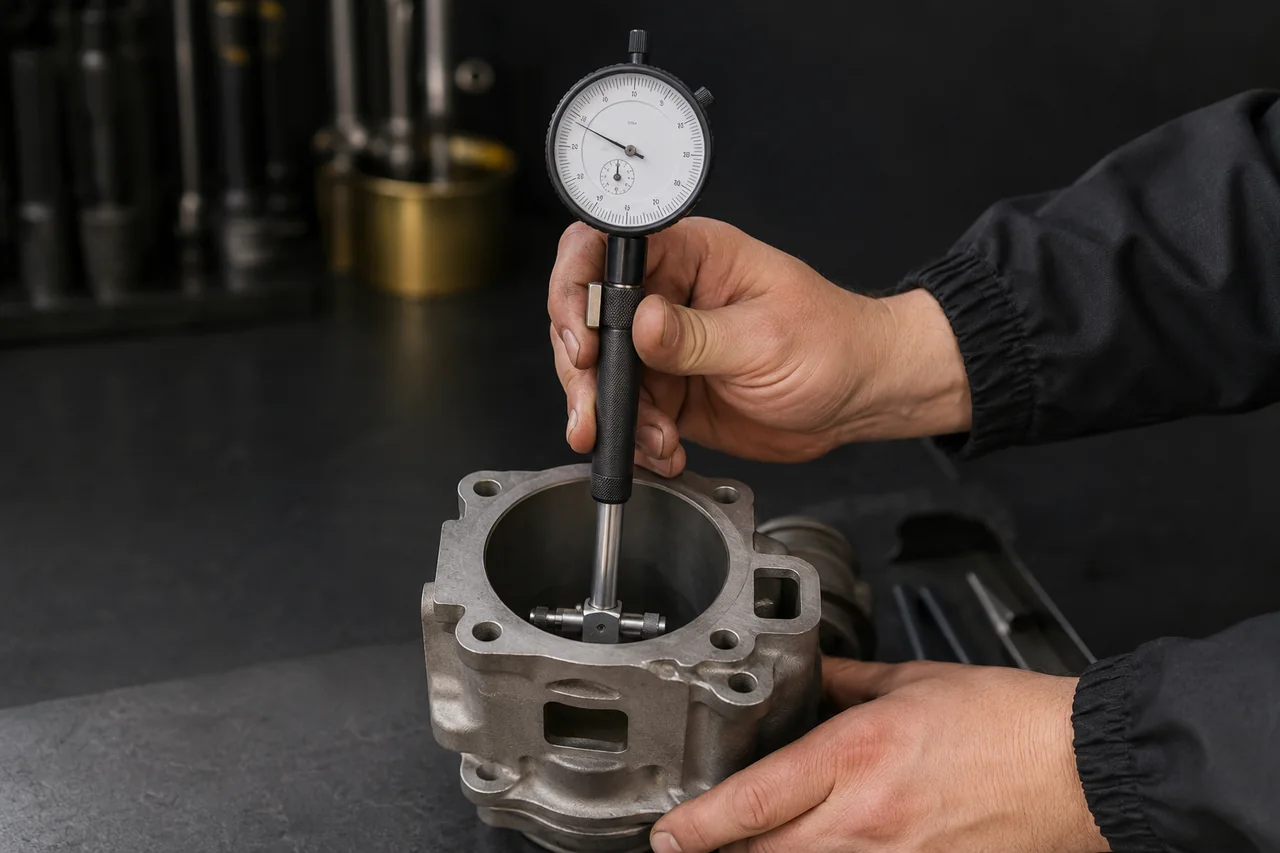

Mesurer le diamètre intérieur du cylindre
Mesurez l’alésage avec un alésomètre ou un micromètre intérieur correctement étalonné. Prenez les mesures en haut, au milieu et en bas, sur deux axes perpendiculaires.
- Axe AV–AR : sens avant / arrière
- Axe G–D : sens gauche / droite
- Toujours mesurer hors des lumières
Jeu piston / cylindre = Ø cylindre − Ø piston
| Position | AV–AR | G–D |
|---|---|---|
| Haut | Mesure 1 | Mesure 2 |
| Milieu | Mesure 3 | Mesure 4 |
| Bas | Mesure 5 | Mesure 6 |
Comparez toujours le résultat à la tolérance du constructeur.
Les chiffres montrent ce que l’œil ne voit pas
Contrôle 04 · Comparer les axes

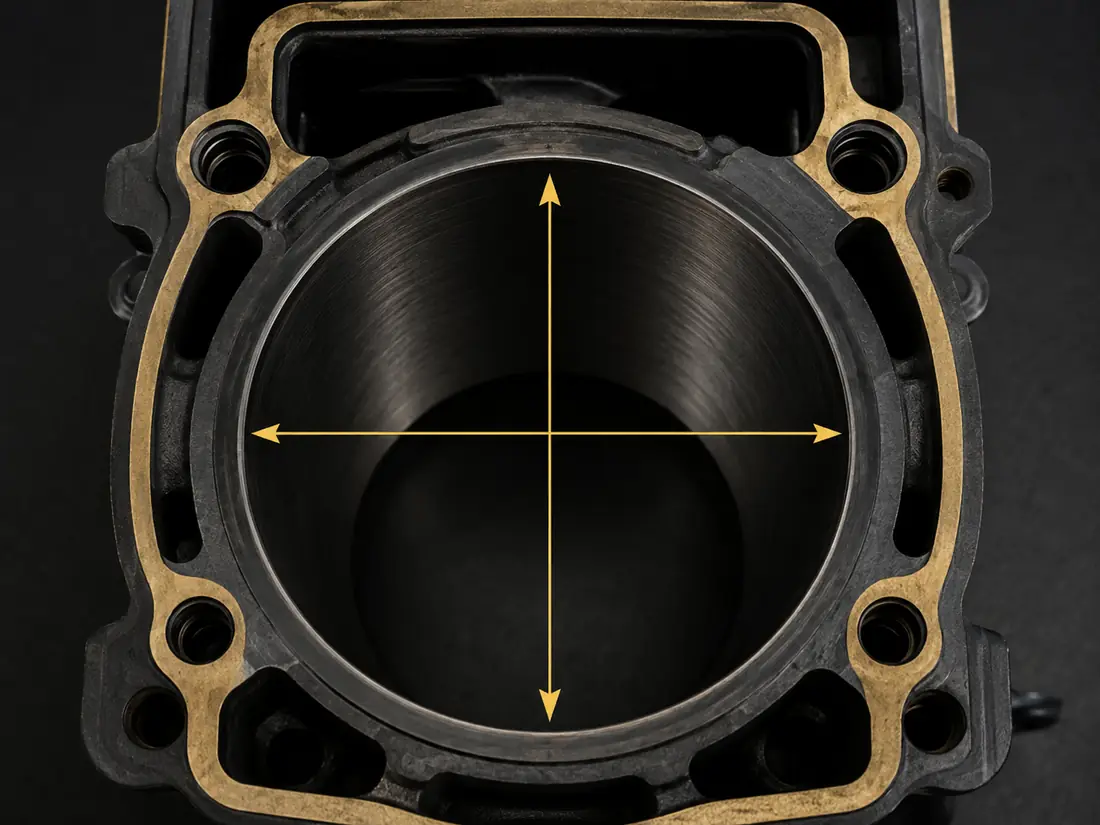

Calculer l’ovalisation
Comparez les deux axes à la même hauteur.
L’ovalisation correspond à la différence de diamètre entre les deux axes mesurés à une même hauteur. Calculez l’écart en haut, au milieu et en bas, puis retenez la valeur la plus importante.
Ovalisation = | Ø Axe AV–AR − Ø Axe G–D |
À retenir
- Toujours à la même hauteur
- Comparer AV–AR et G–D
- Faire le calcul en haut, milieu et bas
- Garder l’écart le plus élevé
Contrôle 05 · Comparer les hauteurs

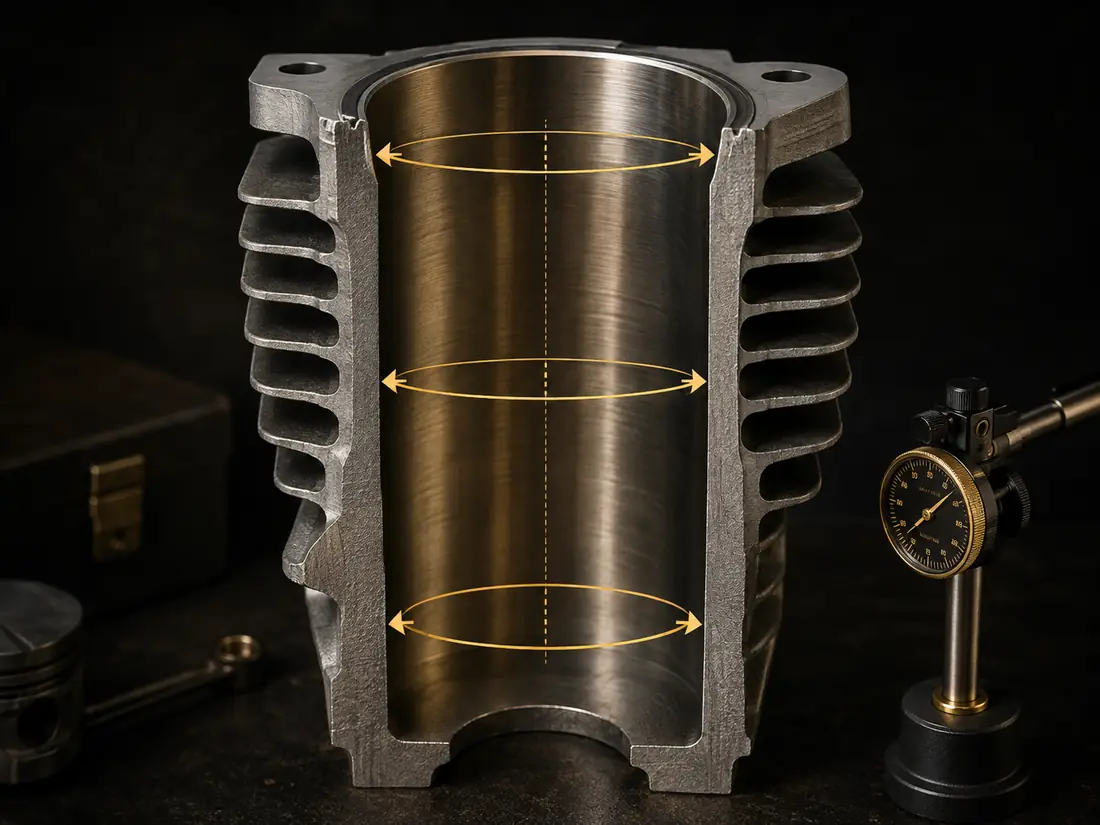

Calculer la conicité
Comparez les hauteurs sur un même axe.
La conicité est la variation du diamètre entre le haut et le bas du cylindre sur un même axe. Comparez les trois hauteurs de chaque axe et retenez l’écart maximal.
Conicité = plus grande mesure − plus petite mesure
Méthode
- Mesurer en haut, au milieu et en bas
- Rester sur le même axe
- Comparer les trois valeurs
- Retenir l’écart maximal
Contrôle 06 · Inspection sous une lumière franche

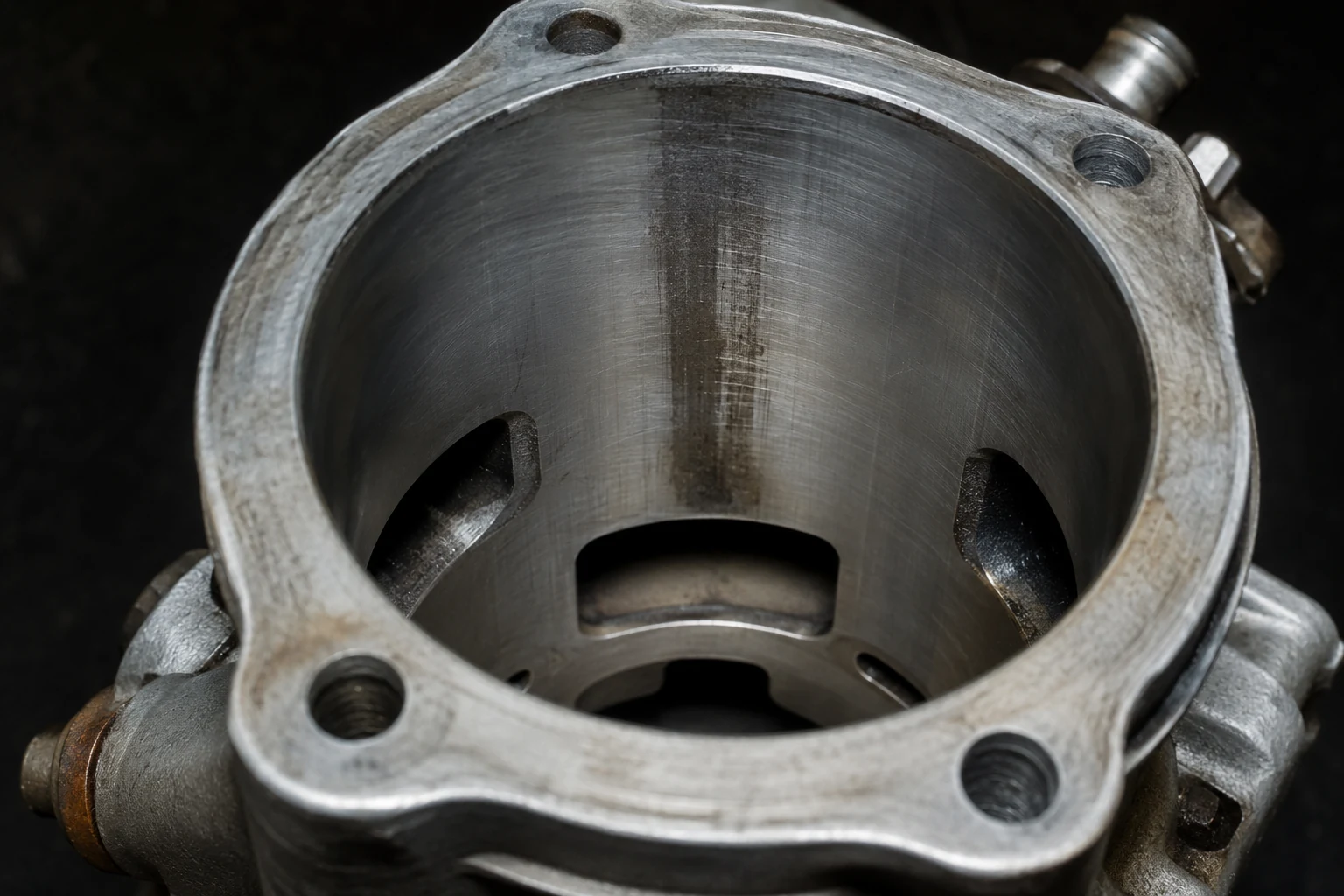

Rechercher les traces de chauffe
Inspectez toute la surface de l’alésage. Une surchauffe ou un début de serrage peut laisser une décoloration, un dépôt ou un transfert de matière.
DécolorationZone plus sombre, bleutée ou anormalement brillante.
Aluminium déposéMatière du piston collée sur la paroi.
Zone polieSurface devenue miroir à un endroit précis.
Trace verticaleMarque suivant la course du piston.
Contrôle 07 · État du revêtement
Contrôler les rayures et les arêtes
Passez délicatement l’ongle sur les marques visibles.
Une rayure que l’on sent nettement doit être considérée comme sérieuse et nécessite un contrôle professionnel.

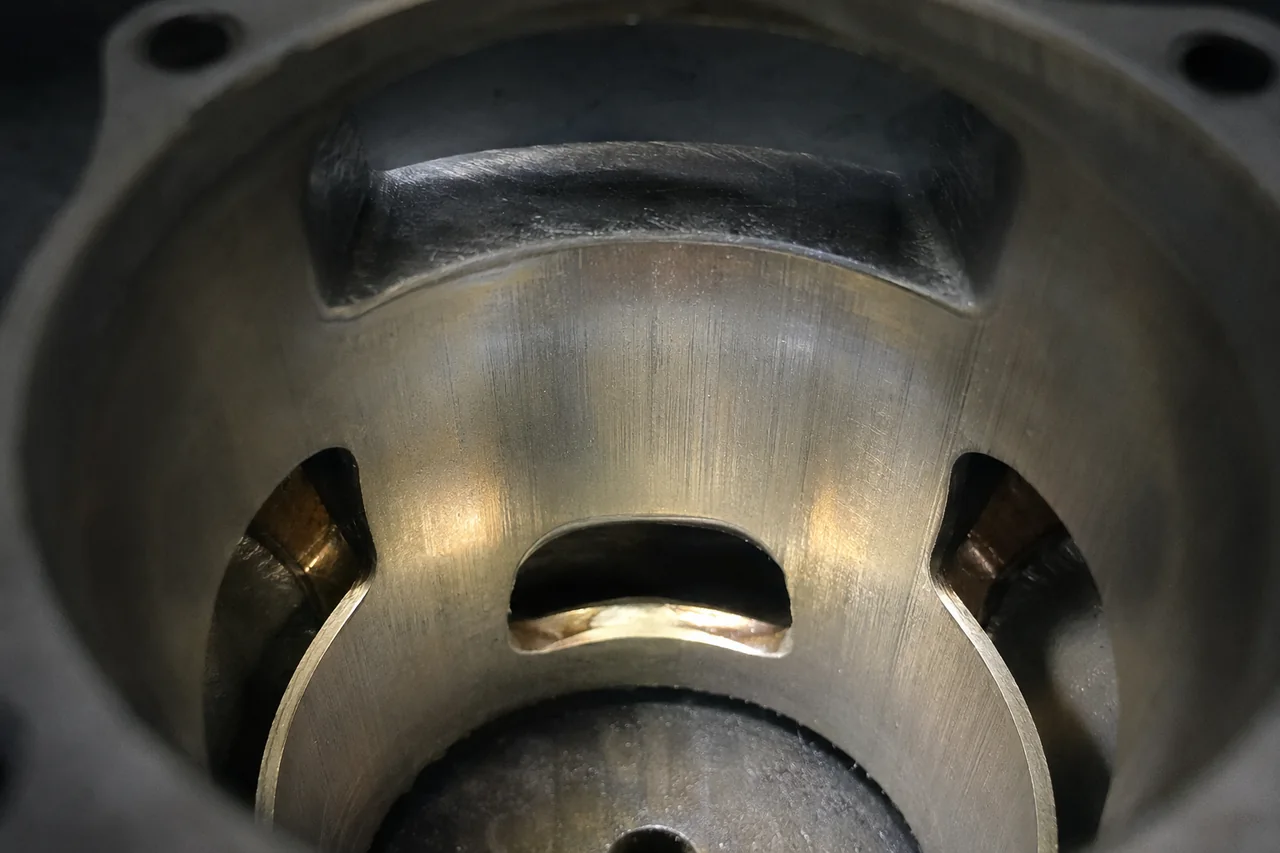

Sur un cylindre 2 temps
- Contrôler les transferts
- Contrôler la lumière d’échappement
- Aucune arête cassée ou arrachée
- Rechercher toute trace de frottement
Après les sept contrôles
Comment décider après le contrôle ?
Regroupez les mesures et les observations. La décision finale doit tenir compte de l’état visuel, des dimensions et des tolérances prévues pour le moteur.
Dans les tolérancesDimensions régulières et absence de défaut sensible.
ReconditionnementRevêtement abîmé ou mesure hors tolérance.
À retenir
- Travailler sur des pièces propres et froides.
- Mesurer le piston au milieu de la jupe.
- Mesurer sur deux axes et trois hauteurs.
- Contrôler les arêtes depuis l’intérieur.
- Comparer aux données constructeur.
Questions fréquentes
Le contrôle d’un cylindre en pratique
Comment savoir si un cylindre est ovalisé ?
Mesurez le diamètre sur deux axes perpendiculaires à une même hauteur. La différence correspond à l’ovalisation.
Où faut-il mesurer le piston ?
Au milieu de la jupe, avec un palmer extérieur placé à 90° de l’axe du piston.
Quelle différence entre ovalisation et conicité ?
L’ovalisation compare deux diamètres à la même hauteur. La conicité compare différentes hauteurs sur le même axe.
Une petite rayure est-elle acceptable ?
Si elle accroche l’ongle, si le revêtement est marqué ou si un doute subsiste, faites contrôler le cylindre.
