Fourchette boite de vitesse

Fourchette de boîte de vitesses moto cross et enduro d'occasion

Les fourchettes de boîte de vitesses, également appelées fourchettes de sélection, permettent de déplacer certains pignons sur les arbres de boîte afin d'engager ou de désengager les différents rapports. Elles travaillent directement avec le barillet de sélection et constituent une partie essentielle du mécanisme de changement de vitesses.

Chez Piston MX, cette catégorie regroupe différentes fourchettes de boîte de vitesses d'occasion provenant de motos cross et enduro démontées dans notre atelier.

Quel est le rôle d'une fourchette de sélection ?

Lorsque le pilote actionne le sélecteur, le barillet de sélection tourne. Ses pistes de guidage déplacent les fourchettes latéralement sur leurs axes.

Les fourchettes agissent alors sur les pignons concernés afin de permettre l'engagement du rapport demandé. Le fonctionnement de la boîte dépend donc de la précision du déplacement de chaque fourchette.

Fourchette, barillet et pignons de boîte

Le système de sélection fonctionne avec plusieurs éléments complémentaires :

• l'axe de sélecteur ;
• le barillet ou tambour de sélection ;
• les fourchettes de sélection ;
• les axes de fourchettes ;
• les arbres primaire et secondaire ;
• et les différents pignons de boîte.

Une anomalie sur l'un de ces composants peut perturber le passage ou le maintien d'un rapport.

Fourchette de boîte usée ou tordue

Une fourchette tordue peut ne plus déplacer suffisamment le pignon pour obtenir un engagement correct. Une fourchette usée peut également présenter un jeu ou des surfaces de contact détériorées.

Lors du contrôle, il faut notamment examiner :

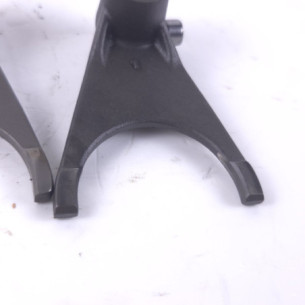

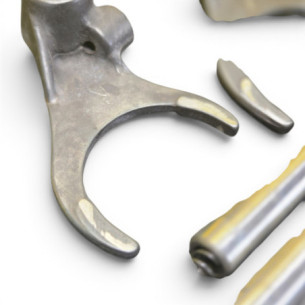

• les extrémités en contact avec le pignon ;
• le pion qui travaille dans la piste du barillet ;
• le passage de l'axe de fourchette ;
• les traces de frottement importantes ;
• une éventuelle coloration liée à une chauffe ;
• et l'absence de déformation, fissure ou casse.

Quels symptômes peuvent indiquer une fourchette défectueuse ?

Une fourchette endommagée peut notamment participer à :

• une vitesse difficile à engager ;
• un rapport qui s'engage mal ;
• des faux points morts ;
• une sélection imprécise ;
• ou un rapport qui saute en fonctionnement.

Ces symptômes ne permettent toutefois pas de condamner directement une fourchette. Les pignons, crabots, arbres, barillet et autres composants du mécanisme de sélection doivent également être contrôlés.

Vitesse qui saute : la fourchette est-elle en cause ?

Une fourchette tordue ou fortement usée peut empêcher un pignon d'atteindre complètement sa position et contribuer à un mauvais engagement du rapport.

Cependant, une vitesse qui saute peut également provenir de crabots ou de pignons endommagés. Il est donc important de contrôler les pièces qui travaillent ensemble plutôt que de remplacer uniquement la fourchette sans diagnostic.

Pion de guidage et axe de fourchette

Le pion de la fourchette suit la rainure correspondante du barillet de sélection. Cette zone doit rester en bon état pour conserver un déplacement précis.

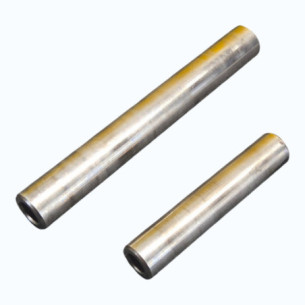

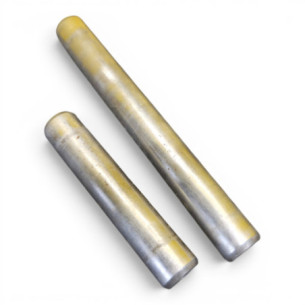

La fourchette coulisse également sur un axe de guidage. L'axe doit être contrôlé afin de rechercher une usure, des rayures importantes ou une déformation susceptible de gêner son déplacement.

Peut-on remplacer une seule fourchette de boîte ?

Oui, il est possible de remplacer uniquement la fourchette endommagée lorsque les autres composants sont en bon état.

Lors du démontage, il est toutefois conseillé de contrôler les autres fourchettes, le barillet, les axes, les pignons et les crabots afin d'identifier la cause de l'usure et d'éviter de remonter une boîte présentant un autre défaut.

Comment choisir une fourchette de boîte compatible ?

Les fourchettes peuvent avoir une apparence très proche tout en possédant des dimensions ou des formes différentes. Elles peuvent également occuper une position précise dans la boîte.

Avant de commander, vérifiez :

• la marque ;
• le modèle ;
• la cylindrée ;
• l'année ;
• la génération du moteur ;
• la position de la fourchette dans la boîte ;
• la forme du pion de guidage ;
• le diamètre de l'axe ;
• et si possible la référence constructeur.

Une fourchette provenant d'une autre année peut être compatible si la boîte et la référence sont identiques, mais cette compatibilité doit être vérifiée avant montage.

Fourchettes de boîte par marque

Selon les arrivages, Piston MX propose des fourchettes de boîte de vitesses d'occasion pour différentes motos cross et enduro : KTM, Yamaha, Honda, Kawasaki, Suzuki, Husqvarna et GasGas.

Les mécanismes de sélection peuvent évoluer selon le moteur et l'année. La compatibilité indiquée sur chaque fiche produit doit donc être vérifiée avant commande.

Nos fourchettes de boîte moto cross et enduro d'occasion

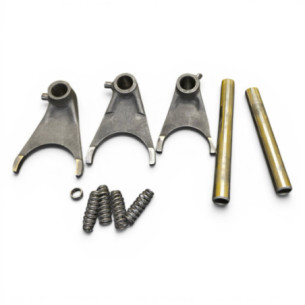

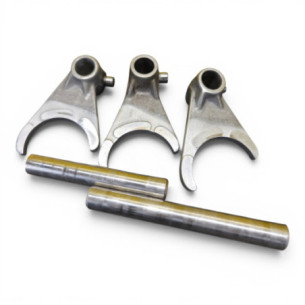

Les fourchettes de sélection proposées par Piston MX proviennent de motos démontées dans notre atelier. Selon les arrivages, elles peuvent être proposées individuellement ou avec plusieurs éléments du mécanisme de sélection.

Chaque fiche produit présente la pièce réellement proposée ainsi que les informations de compatibilité disponibles. Notre stock évolue régulièrement avec le démontage de nouvelles motos.

Questions fréquentes sur les fourchettes de boîte

Comment savoir si une fourchette de boîte est tordue ?

Une déformation importante peut être visible, mais un contrôle précis nécessite de comparer sa géométrie et ses dimensions aux données prévues pour le moteur concerné.

Une fourchette usée peut-elle faire sauter une vitesse ?

Elle peut contribuer à un engagement incomplet du rapport, mais les crabots et les pignons doivent également être contrôlés lorsqu'une vitesse saute.

Faut-il changer toutes les fourchettes en même temps ?

Pas systématiquement. Chaque fourchette doit être contrôlée individuellement et seules les pièces présentant une usure ou une déformation hors tolérance doivent être remplacées.

Quelle différence entre le barillet et les fourchettes ?

Le barillet tourne et impose le mouvement de sélection grâce à ses pistes, tandis que les fourchettes suivent ces pistes et déplacent les pignons sur les arbres de boîte.

Trouvez votre fourchette de boîte chez Piston MX

Retrouvez dans cette catégorie nos fourchettes de boîte de vitesses moto cross et enduro d'occasion, fourchettes de sélection et éléments associés disponibles selon nos arrivages.

Avant de commander, vérifiez attentivement la marque, le modèle, la cylindrée, l'année, la génération du moteur et la position de la fourchette recherchée.
