Boucle De Cadre

Boucle de cadre moto cross et enduro d'occasion

La boucle de cadre, également appelée boucle arrière ou subframe, constitue la partie arrière de la structure d'une moto cross ou d'enduro. Elle est généralement fixée au cadre principal et sert de support à différents éléments comme la selle, les plastiques arrière, la boîte à air et parfois le silencieux ou certains équipements.

Chez Piston MX, cette catégorie regroupe différentes boucles de cadre moto cross et enduro d'occasion provenant de motos démontées dans notre atelier.

La boucle arrière est particulièrement exposée lors des chutes. Une réception importante ou un impact sur l'arrière de la moto peut provoquer une déformation, une fissure ou la casse d'un point de fixation. Son état doit donc être contrôlé avant remontage.

À quoi sert une boucle de cadre ?

La boucle de cadre prolonge le cadre principal vers l'arrière de la moto. Elle permet de maintenir plusieurs éléments en position et participe à la rigidité de l'ensemble arrière.

Selon la moto, elle peut notamment supporter :

• la selle ;
• le garde-boue arrière ;
• les caches latéraux ;
• la boîte à air ;
• certaines parties du réservoir ou de son habillage ;
• le silencieux ou ses supports selon les modèles ;
• le faisceau ou certains composants électriques ;
• et différents supports ou fixations.

Boucle arrière aluminium ou acier

Selon la marque, le modèle et l'année, une boucle arrière peut être fabriquée en aluminium, acier ou autre matériau.

Les caractéristiques de rigidité, de poids et de réparation peuvent donc varier d'une moto à l'autre.

Il est important d'identifier correctement la pièce avant toute réparation ou modification.

Comment savoir si une boucle de cadre est tordue ?

Une boucle arrière déformée peut être visible lorsque la selle, le garde-boue ou les caches latéraux ne sont plus correctement alignés.

Plusieurs signes peuvent attirer l'attention :

• garde-boue arrière décalé ;
• selle qui ne se positionne plus correctement ;
• écart différent entre les plastiques à gauche et à droite ;
• silencieux mal aligné ;
• fixations difficiles à remettre en place ;
• tube ou montant visiblement déformé.

Une légère déformation peut cependant être difficile à voir à l'œil nu. La comparaison des points de fixation ou un contrôle des dimensions peut être nécessaire.

Quels contrôles effectuer sur une boucle de cadre d'occasion ?

Avant remontage, plusieurs zones doivent être inspectées avec attention :

• les tubes ou montants ;
• les soudures ;
• les points de fixation au cadre principal ;
• les filetages ;
• les supports de selle ;
• les fixations de plastiques ;
• les supports de silencieux ;
• les fixations de boîte à air ;
• et l'alignement général.

Fissure sur une boucle de cadre

Une fissure peut apparaître après une chute, un choc répété ou une contrainte importante.

Les zones autour des soudures, des fixations et des supports sont particulièrement importantes à examiner.

Une petite fissure peut continuer à s'agrandir avec les vibrations et les contraintes du terrain. Elle ne doit donc pas être ignorée.

Boucle de cadre cassée au niveau d'une fixation

Les points de fixation peuvent casser lorsque la moto subit un choc important ou lorsque la boucle est fortement déformée.

Une fixation endommagée peut empêcher le montage correct de la selle, d'un plastique ou d'un autre composant.

Il faut également vérifier que le cadre principal n'a pas été endommagé au même endroit.

Peut-on redresser une boucle de cadre ?

Une boucle légèrement déformée peut parfois être redressée, mais cela dépend du matériau, de la forme de la pièce et de l'importance de la déformation.

Un redressage incorrect peut fragiliser la structure ou modifier l'alignement des fixations.

Lorsque la boucle est fortement tordue, fissurée ou cassée, son remplacement par une pièce en bon état peut être préférable.

Peut-on souder une boucle arrière ?

Certaines boucles peuvent être réparées par soudure selon leur matériau et la localisation des dégâts.

Une réparation située sur une zone très sollicitée ou à proximité d'un point de fixation doit être réalisée avec attention.

Le type de matériau doit être correctement identifié avant toute intervention.

Pourquoi une boucle arrière se tord-elle ?

La cause la plus fréquente est une chute ou un choc sur l'arrière de la moto.

Elle peut notamment être déformée lors :

• d'un retournement de la moto ;
• d'une réception de saut avec impact arrière ;
• d'une chute sur le silencieux ;
• d'un choc sur le garde-boue arrière ;
• ou d'un accident important.

Boucle arrière et silencieux

Sur certaines motos, le silencieux est directement ou indirectement fixé à la boucle arrière.

Après une chute côté échappement, il est donc conseillé de contrôler à la fois le silencieux, ses supports et l'alignement de la boucle.

Une fixation déplacée peut faire travailler le silencieux sous contrainte et provoquer une nouvelle casse.

Boucle arrière et selle

La selle repose généralement en partie sur la boucle de cadre et utilise un ou plusieurs points de fixation situés à l'arrière.

Si la selle ne se monte plus correctement après une chute, il faut contrôler ses fixations mais également l'alignement de la boucle arrière.

Boucle arrière et plastiques

Le garde-boue arrière et les caches latéraux utilisent souvent plusieurs points de fixation situés directement sur la boucle.

Une boucle légèrement tordue peut donc provoquer un mauvais alignement des plastiques même lorsque ceux-ci ne sont pas endommagés.

Boucle arrière et boîte à air

La boîte à air est souvent installée à l'intérieur ou autour de la boucle arrière.

Selon la conception de la moto, une déformation importante de la boucle peut donc modifier son positionnement ou celui du manchon d'admission.

Comment choisir une boucle de cadre compatible ?

Une boucle arrière peut évoluer d'une année à l'autre, même lorsque le cadre principal ou le moteur restent proches.

Avant de commander, il est important de vérifier :

• la marque ;
• le modèle exact ;
• la cylindrée ;
• l'année ;
• la génération de la moto ;
• les points de fixation au cadre ;
• les fixations de selle et de plastiques ;
• et si possible la référence constructeur.

Deux boucles très proches visuellement peuvent présenter une différence d'entraxe, de longueur ou de position des supports.

Peut-on monter une boucle de cadre d'une autre année ?

Cela peut être possible lorsque plusieurs années utilisent la même génération de cadre et d'habillage.

Il faut cependant vérifier l'ensemble des fixations : cadre, selle, boîte à air, garde-boue, caches latéraux et silencieux.

Une compatibilité partielle ne garantit pas que tous les éléments pourront être remontés correctement.

Peut-on monter une boucle de cross sur une enduro ?

Certaines motos cross et enduro utilisent une base de châssis proche, mais la boucle arrière peut différer.

Une version enduro peut notamment recevoir des supports supplémentaires pour l'éclairage, le garde-boue, le faisceau ou d'autres équipements.

La compatibilité doit donc être vérifiée précisément et ne doit pas être supposée uniquement parce que les deux motos appartiennent à la même famille.

Faut-il contrôler le cadre après une boucle arrière tordue ?

Oui, surtout après une chute importante.

Une force suffisante pour déformer la boucle peut également avoir sollicité les points où elle se fixe au cadre principal.

Il est donc conseillé de contrôler les supports, filetages, soudures et l'absence de fissure autour des zones de fixation.

Boucles de cadre par marque

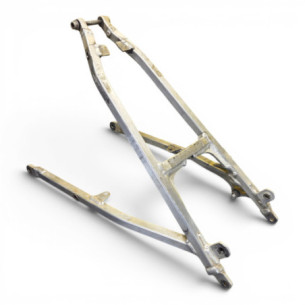

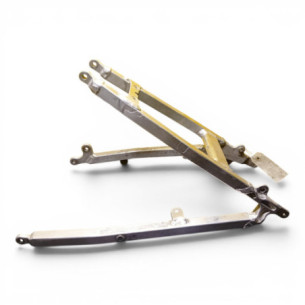

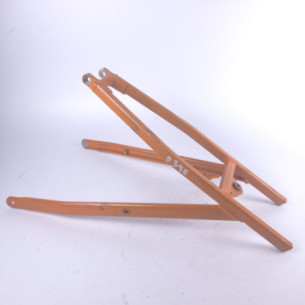

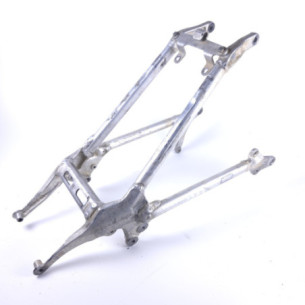

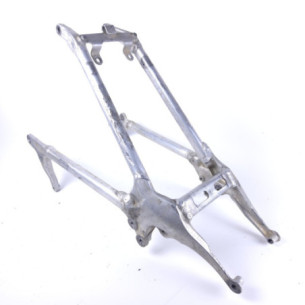

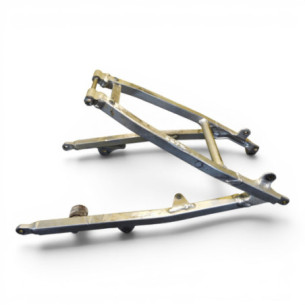

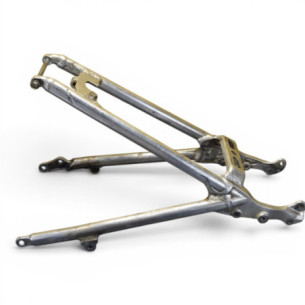

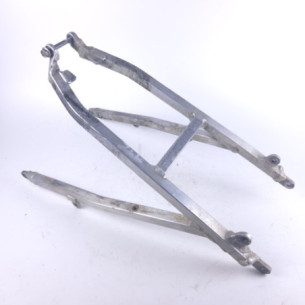

Selon les arrivages, Piston MX propose des boucles de cadre d'occasion pour de nombreuses motos cross et enduro : KTM, Yamaha, Honda, Kawasaki, Suzuki, Husqvarna et GasGas.

Les formes et fixations évoluent selon le modèle et l'année. La compatibilité indiquée sur chaque fiche produit doit donc être vérifiée avant commande.

Pourquoi acheter une boucle de cadre d'occasion ?

Une boucle arrière d'origine d'occasion peut permettre de remplacer une pièce tordue ou cassée après une chute sans remplacer l'ensemble du cadre de la moto.

Une pièce d'origine permet également de retrouver les points de fixation prévus pour la selle, les plastiques, la boîte à air et les autres éléments associés.

L'occasion peut être particulièrement intéressante pour certaines générations anciennes lorsque les pièces neuves deviennent plus difficiles à trouver.

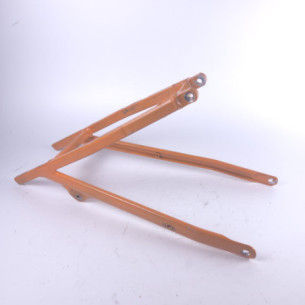

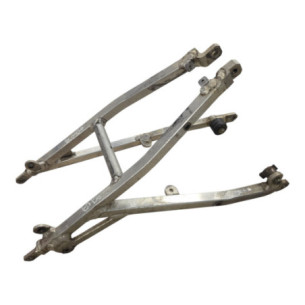

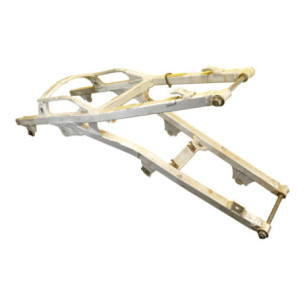

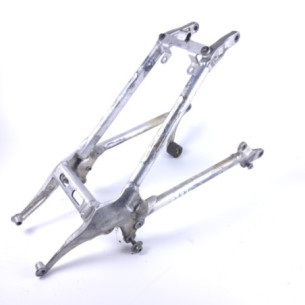

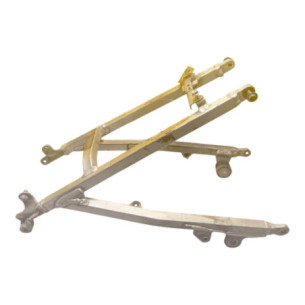

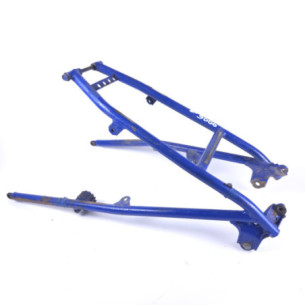

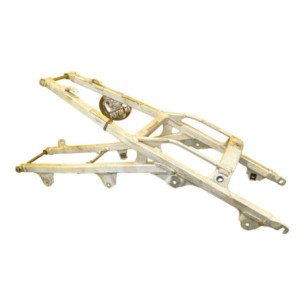

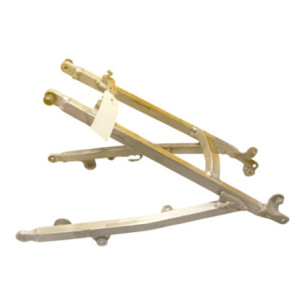

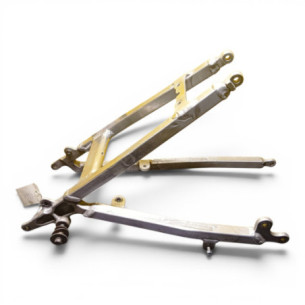

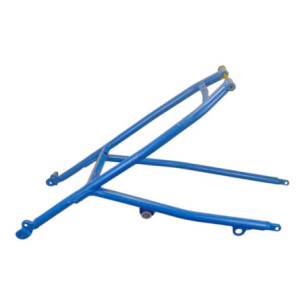

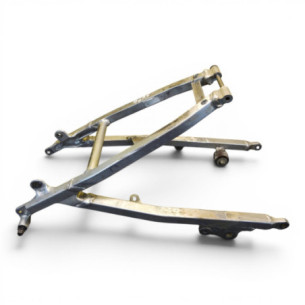

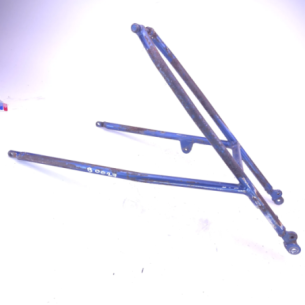

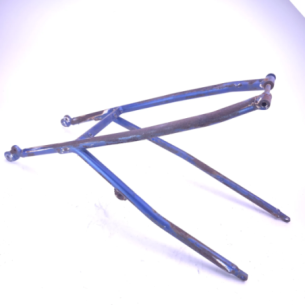

Nos boucles de cadre moto cross et enduro d'occasion

Les boucles de cadre proposées par Piston MX proviennent de motos démontées dans notre atelier.

Chaque produit dispose de sa propre fiche avec les photographies de la pièce réellement proposée ainsi que les informations de compatibilité disponibles.

Les photographies permettent notamment d'observer l'état général de la boucle, ses points de fixation, les éventuelles marques d'utilisation et les différents supports présents sur la pièce.

Notre stock évolue régulièrement avec le démontage de nouvelles motos et de nouvelles boucles arrière peuvent être ajoutées progressivement.

Questions fréquentes sur les boucles de cadre moto cross

Quelle différence entre cadre et boucle de cadre ?

Le cadre principal constitue la structure centrale de la moto et reçoit notamment le moteur, la direction et le bras oscillant. La boucle arrière est fixée à sa partie arrière et supporte principalement la selle, les plastiques et différents équipements.

Comment voir si une boucle arrière est tordue ?

Un garde-boue, une selle ou un silencieux qui ne sont plus alignés peuvent être des indices. Un contrôle des dimensions et des points de fixation permet de confirmer plus précisément une déformation.

Une boucle de cadre légèrement tordue peut-elle être utilisée ?

Cela dépend de l'importance et de la localisation de la déformation. Elle ne doit pas empêcher le montage correct des équipements ni présenter de fissure ou de faiblesse structurelle.

Peut-on changer seulement la boucle arrière ?

Oui lorsque la boucle est une pièce démontable et que le cadre principal n'est pas endommagé. Il faut utiliser une pièce compatible avec la génération de la moto.

Pourquoi mon garde-boue arrière est-il de travers ?

Le problème peut provenir du garde-boue lui-même, de ses fixations ou d'une boucle arrière déformée. Il faut contrôler l'ensemble avant de remplacer une pièce.

Une boucle arrière fissurée peut-elle être ressoudée ?

Certaines réparations sont possibles selon le matériau et la zone concernée. La réparation doit cependant permettre de conserver un alignement correct et une résistance suffisante.

Trouvez votre boucle de cadre chez Piston MX

Retrouvez dans cette catégorie nos boucles de cadre moto cross et enduro d'occasion disponibles selon nos arrivages.

Avant de commander, vérifiez attentivement la marque, le modèle, la cylindrée, l'année et la compatibilité indiquée sur la fiche produit.

En cas de doute, vous pouvez contacter Piston MX en indiquant les informations précises de votre moto et la pièce recherchée.
