Embrayage

Embrayage moto cross et enduro d'occasion

L'embrayage permet de transmettre ou d'interrompre la puissance entre le moteur et la boîte de vitesses d'une moto cross ou d'enduro. Il joue un rôle essentiel lors des démarrages, des changements de rapports et dans toutes les phases où le pilote doit contrôler précisément la transmission de la puissance à la roue arrière.

Chez Piston MX, cette catégorie regroupe différentes pièces d'embrayage moto cross et enduro d'occasion provenant de motos démontées dans notre atelier : cloches d'embrayage, noix, plateaux de pression, disques, ressorts, tiges de poussée, butées et différents éléments de commande selon les modèles disponibles.

L'embrayage est soumis à des frottements, des chocs et des montées en température importantes. L'état des disques, des créneaux de cloche, des cannelures de noix, du plateau de pression et des différents éléments de commande doit donc être vérifié attentivement avant remontage.

Comment fonctionne un embrayage de moto cross ?

Sur la majorité des motos cross et enduro, l'embrayage est un système multidisque fonctionnant dans l'huile. Il est installé entre le moteur et la boîte de vitesses.

Lorsque le levier d'embrayage est relâché, les disques sont comprimés les uns contre les autres par les ressorts. La puissance du moteur est alors transmise à la boîte de vitesses.

Lorsque le pilote actionne le levier, le mécanisme écarte le plateau de pression et réduit la pression exercée sur les disques. La transmission entre le moteur et la boîte est alors partiellement ou totalement interrompue.

Ce principe permet de démarrer, de s'arrêter moteur tournant et de changer de rapport plus facilement. En motocross et en enduro, l'embrayage est également utilisé pour gérer très précisément la motricité et la réponse du moteur.

Quels éléments composent un embrayage moto ?

Un embrayage comporte plusieurs composants qui doivent travailler ensemble avec précision. La conception peut varier selon les marques, les cylindrées et les générations de moteur.

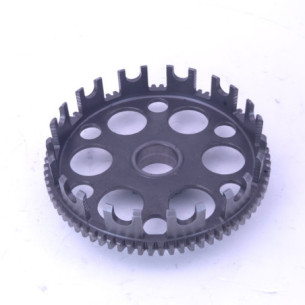

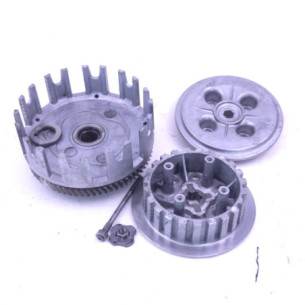

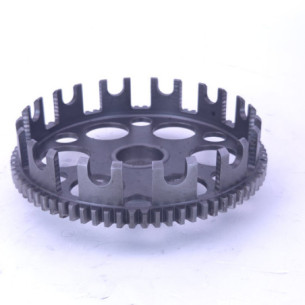

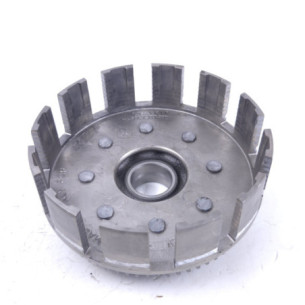

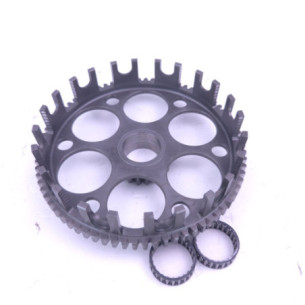

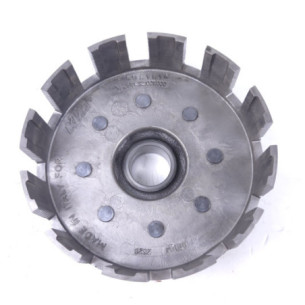

Cloche d'embrayage

La cloche d'embrayage constitue la partie extérieure de l'ensemble. Elle reçoit généralement le mouvement provenant du vilebrequin par l'intermédiaire de la transmission primaire.

Les disques garnis viennent s'engager dans les créneaux de la cloche. Avec le temps, ces contacts répétés peuvent créer des marques ou des encoches sur les doigts de la cloche.

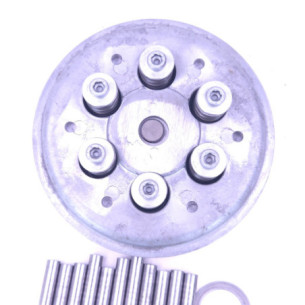

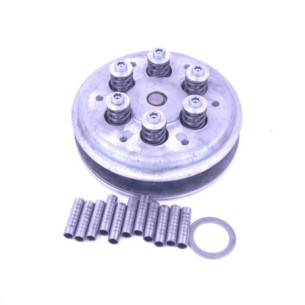

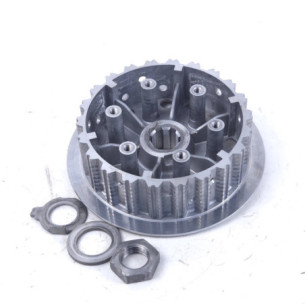

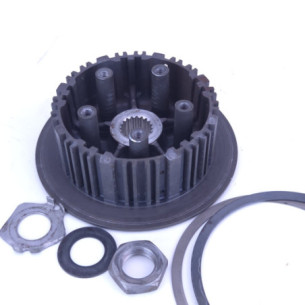

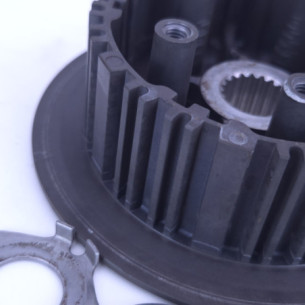

Noix d'embrayage

La noix d'embrayage se trouve à l'intérieur de la cloche. Les disques lisses viennent généralement s'engager sur ses cannelures.

Elle est reliée à l'arbre primaire de boîte de vitesses et participe donc directement à la transmission de la puissance vers la boîte.

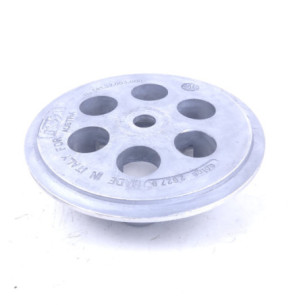

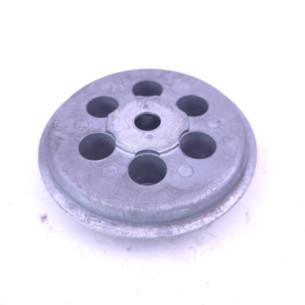

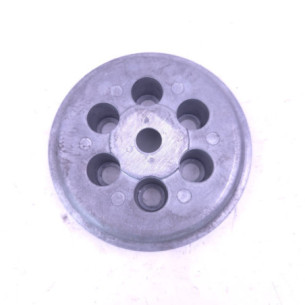

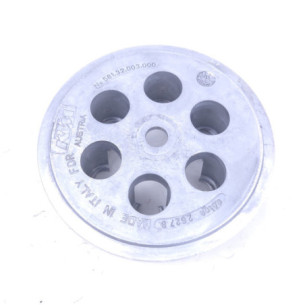

Plateau de pression

Le plateau de pression comprime l'empilage de disques grâce à l'action des ressorts d'embrayage.

Lorsque le levier est actionné, le mécanisme de débrayage vient déplacer ce plateau afin de libérer la pression sur les disques.

Disques garnis

Les disques garnis possèdent un matériau de friction permettant de transmettre le couple moteur par adhérence entre les différents disques.

Ils constituent une pièce d'usure. Avec le temps, leur épaisseur peut diminuer et leur surface peut se vitrifier ou se détériorer.

Disques lisses

Les disques lisses, généralement métalliques, sont intercalés entre les disques garnis.

Ils doivent rester suffisamment plats et ne pas présenter de déformation importante. Une surchauffe peut notamment provoquer une coloration ou un voilage des disques.

Ressorts d'embrayage

Les ressorts appliquent la pression nécessaire pour maintenir les disques serrés entre eux lorsque l'embrayage est engagé.

Avec l'utilisation, ils peuvent perdre une partie de leur longueur ou de leur force. Des ressorts fatigués peuvent participer à un phénomène de patinage.

Tige de poussée et mécanisme de débrayage

La commande d'embrayage agit sur une tige de poussée, une butée ou un système équivalent afin de déplacer le plateau de pression.

Selon la moto, cette commande peut être actionnée par un câble ou par un système hydraulique.

Embrayage à câble ou embrayage hydraulique

Selon les modèles, la commande d'embrayage peut être réalisée par un câble ou par un circuit hydraulique.

Embrayage à câble

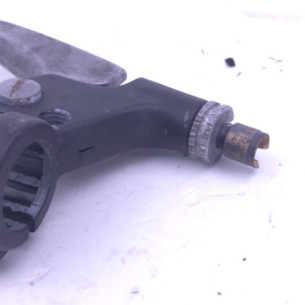

Sur un embrayage à câble, le levier tire directement sur un câble mécanique relié au mécanisme de débrayage.

Le réglage de la garde du levier est important afin d'obtenir un débrayage correct sans maintenir l'embrayage légèrement ouvert en permanence.

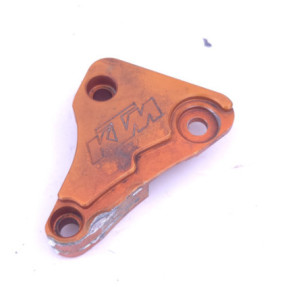

Embrayage hydraulique

Sur un système hydraulique, le levier agit sur un maître-cylindre qui met le liquide sous pression. Cette pression est transmise à un récepteur placé généralement près du moteur.

L'étanchéité du maître-cylindre, du récepteur et des raccords doit être correcte afin de conserver une commande précise.

Comment choisir une pièce d'embrayage compatible ?

La compatibilité d'une pièce d'embrayage doit être vérifiée précisément. Deux motos de même cylindrée peuvent utiliser des cloches, noix, ressorts ou mécanismes différents selon leur année et leur génération.

Avant de commander, il est important de connaître :

• la marque de la moto ;
• le modèle exact ;
• la cylindrée ;
• l'année ;
• la génération du moteur ;
• et si possible la référence constructeur de la pièce.

Le diamètre, le nombre de disques, les cannelures, la forme de la cloche, les fixations et le mécanisme de débrayage peuvent varier d'un moteur à l'autre.

Quels contrôles effectuer sur un embrayage d'occasion ?

Un embrayage d'occasion doit être inspecté pièce par pièce avant remontage. Certaines usures sont normales, tandis que d'autres peuvent provoquer du patinage, un mauvais débrayage ou un fonctionnement irrégulier.

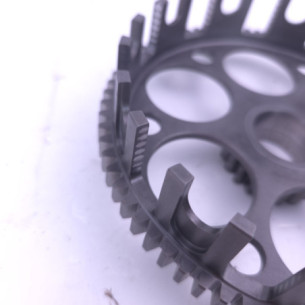

Contrôler la cloche d'embrayage

Les doigts de la cloche doivent être examinés attentivement. Les disques garnis frappent légèrement ces zones à chaque accélération et décélération.

Avec le temps, des encoches peuvent apparaître. Lorsqu'elles deviennent importantes, elles peuvent gêner le déplacement libre des disques et rendre l'embrayage moins progressif.

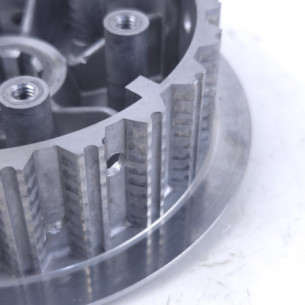

Contrôler la noix d'embrayage

Les cannelures de la noix peuvent également présenter des marques liées au déplacement des disques lisses.

Il convient aussi de vérifier l'état des filetages, des portées et des différents points de fixation.

Contrôler les disques garnis

L'épaisseur des disques garnis peut être mesurée et comparée aux valeurs indiquées par le constructeur.

Un disque très usé, brûlé, dégradé ou dont la garniture se détache doit être remplacé.

Contrôler les disques lisses

Les disques lisses doivent rester plats. Ils peuvent être contrôlés sur une surface plane afin de détecter un éventuel voilage.

Une forte coloration bleue ou violette peut indiquer une température excessive lors de l'utilisation.

Contrôler les ressorts

La longueur libre des ressorts peut être mesurée et comparée aux valeurs constructeur.

Des ressorts trop courts ou affaiblis ne permettent plus forcément d'appliquer une pression suffisante sur l'empilage de disques.

Contrôler le plateau de pression

Le plateau de pression doit être inspecté afin de vérifier l'absence de fissures, de déformation ou d'usure excessive sur ses zones de contact.

Contrôler la commande d'embrayage

Sur une commande à câble, il faut vérifier l'état du câble, des gaines et du mécanisme de commande.

Sur une commande hydraulique, il convient de rechercher les éventuelles fuites et de vérifier le bon fonctionnement du maître-cylindre et du récepteur.

Quels sont les symptômes d'un embrayage usé ?

Plusieurs symptômes peuvent indiquer un problème au niveau de l'embrayage :

• le moteur prend des tours sans accélération proportionnelle de la moto ;
• l'embrayage patine sous forte charge ;
• les vitesses sont difficiles à engager à l'arrêt ;
• la moto avance légèrement alors que le levier est complètement tiré ;
• l'embrayage manque de progressivité ;
• le levier devient anormalement dur ;
• des bruits apparaissent au niveau de l'embrayage ;
• la commande présente une course ou une garde anormale.

Ces symptômes ne proviennent pas nécessairement d'une seule pièce. Il est donc préférable de contrôler l'ensemble de l'embrayage et de sa commande avant de déterminer la cause du problème.

Pourquoi un embrayage patine-t-il ?

Un embrayage qui patine ne transmet plus correctement toute la puissance du moteur vers la boîte de vitesses. Le régime moteur augmente alors sans que l'accélération de la moto suive normalement.

Plusieurs causes peuvent être responsables :

• disques garnis trop usés ;
• disques contaminés ou détériorés ;
• ressorts d'embrayage fatigués ;
• mauvais réglage de la commande ;
• huile non adaptée au moteur ;
• empilage de disques incorrect.

Pourquoi un embrayage ne débraye-t-il pas correctement ?

Lorsqu'un embrayage reste partiellement engagé malgré le levier tiré, plusieurs éléments doivent être vérifiés.

Une cloche fortement marquée peut empêcher les disques de coulisser librement. Des disques lisses voilés, une mauvaise garde de commande ou un problème de mécanisme de poussée peuvent également limiter le débrayage.

Sur un système hydraulique, la présence d'air ou une fuite peut également réduire la course du mécanisme.

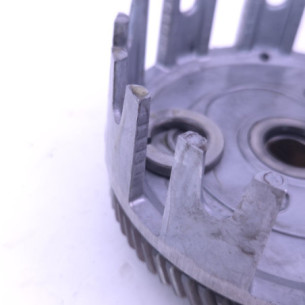

Cloche d'embrayage marquée : faut-il la remplacer ?

De légères marques sur les doigts d'une cloche peuvent apparaître avec l'utilisation. Le problème devient plus important lorsque les disques ont creusé des encoches suffisamment profondes pour gêner leur déplacement.

Dans ce cas, l'embrayage peut devenir moins progressif et avoir tendance à rester légèrement collé. L'état général de la cloche doit alors être évalué avant remontage.

Disques d'embrayage collés : pourquoi ?

Après une longue période d'immobilisation, les disques d'embrayage peuvent parfois rester collés les uns aux autres.

Une huile dégradée, des résidus ou des disques déformés peuvent également provoquer ce phénomène. Si le problème persiste après fonctionnement, un démontage et un contrôle de l'empilage peuvent être nécessaires.

Peut-on remplacer uniquement les disques d'embrayage ?

Oui, les disques constituent des pièces d'usure et peuvent généralement être remplacés indépendamment du reste de l'embrayage.

Cependant, il est conseillé de profiter du démontage pour contrôler la cloche, la noix, le plateau de pression et les ressorts.

Remplacer uniquement les disques alors qu'une cloche est fortement marquée ou que les ressorts sont hors tolérance peut ne pas résoudre complètement le problème.

Peut-on remplacer uniquement la cloche d'embrayage ?

La cloche peut généralement être remplacée séparément si les autres composants sont encore en bon état.

Il convient néanmoins de contrôler la transmission primaire, les roulements ou bagues associés, la noix et l'ensemble des disques avant remontage.

Embrayage 2 temps et embrayage 4 temps

Le principe général de fonctionnement reste similaire sur une moto cross 2 temps ou 4 temps. Les dimensions, le nombre de disques, les ressorts et la capacité à transmettre le couple sont cependant adaptés à chaque moteur.

Un embrayage de 125 cm³ 2 temps ne possède donc pas nécessairement la même conception ou les mêmes composants qu'un embrayage de 250 ou 450 cm³ 4 temps.

Pièces d'embrayage par marque

Selon les arrivages, Piston MX propose des pièces d'embrayage d'occasion pour de nombreuses motos cross et enduro : KTM SX, SX-F, EXC, EXC-F, Yamaha YZ, YZ-F, WR-F, Honda CR, CRF, Kawasaki KX, KX-F, Suzuki RM, RM-Z, Husqvarna TC, TE, FC, FE ainsi que GasGas MC, EC et différentes versions 4 temps.

Les cloches, noix, plateaux, mécanismes et autres composants peuvent évoluer selon la cylindrée, l'année et la génération du moteur. La compatibilité indiquée sur chaque fiche produit doit donc être vérifiée avant commande.

Pourquoi acheter une pièce d'embrayage moto cross d'occasion ?

Toutes les pièces d'un embrayage ne sont pas nécessairement à remplacer lorsqu'un problème apparaît. Une cloche, une noix, un plateau ou un mécanisme d'origine d'occasion en bon état peut permettre de remettre un moteur en état sans remplacer l'ensemble complet.

L'occasion peut également être particulièrement intéressante pour les motos anciennes lorsque certaines références d'origine deviennent difficiles à trouver neuves.

Comme pour toutes les pièces mécaniques internes, l'état et la compatibilité doivent être vérifiés attentivement avant remontage.

Nos pièces d'embrayage moto cross d'occasion

Les pièces proposées par Piston MX proviennent de motos démontées dans notre atelier. Selon les arrivages, notre stock peut comprendre des cloches d'embrayage, noix, plateaux de pression, mécanismes de débrayage, ressorts et différents éléments associés.

Chaque produit dispose de sa propre fiche avec les photographies de la pièce réellement proposée ainsi que les informations de compatibilité disponibles.

L'état peut varier d'une pièce d'occasion à l'autre. Les photographies permettent notamment d'observer les éventuelles marques d'utilisation présentes sur la cloche, la noix ou les autres éléments.

Notre stock évolue régulièrement avec le démontage de nouvelles motos. De nouvelles références de pièces d'embrayage peuvent donc être ajoutées progressivement.

Questions fréquentes sur les embrayages moto cross

Comment savoir si un embrayage est usé ?

Un embrayage peut être considéré comme usé lorsqu'il patine, débraye mal ou présente des composants hors tolérance. Il faut notamment contrôler l'épaisseur des disques, leur planéité, les ressorts ainsi que l'état de la cloche et de la noix.

Pourquoi ma moto avance alors que l'embrayage est tiré ?

Cela peut provenir de disques collés ou voilés, d'une cloche marquée, d'un mauvais réglage de la commande ou d'un mécanisme qui ne libère pas suffisamment l'empilage de disques.

Pourquoi mon embrayage patine à haut régime ?

Des disques garnis usés ou des ressorts trop faibles peuvent empêcher l'embrayage de transmettre correctement le couple lorsque la charge augmente. Le réglage de la commande et l'huile utilisée doivent également être vérifiés.

Peut-on monter une cloche d'embrayage d'une autre année ?

Uniquement si les références et caractéristiques sont compatibles. Le nombre de dents, les dimensions, le système de transmission primaire et les différents montages peuvent évoluer d'une génération à l'autre.

Faut-il changer les ressorts en même temps que les disques ?

Ce n'est pas systématiquement obligatoire. Les ressorts doivent toutefois être mesurés ou contrôlés et remplacés lorsqu'ils sont hors des valeurs prévues par le constructeur.

Quelle différence entre la cloche et la noix d'embrayage ?

La cloche constitue la partie extérieure de l'embrayage et reçoit généralement les disques garnis. La noix est située au centre et reçoit généralement les disques lisses tout en étant reliée à l'arbre primaire de boîte.

Pourquoi une cloche d'embrayage se creuse-t-elle ?

Les languettes des disques garnis viennent frapper les doigts de la cloche lors des variations de couple. Au fil du temps, ces impacts peuvent créer des encoches sur les zones de contact.

Trouvez vos pièces d'embrayage chez Piston MX

Retrouvez dans cette catégorie nos pièces d'embrayage moto cross et enduro d'occasion actuellement disponibles : cloches, noix, plateaux de pression, mécanismes de débrayage, ressorts et différents composants associés.

Avant de commander, vérifiez attentivement le modèle, la cylindrée, l'année et la compatibilité indiquée sur la fiche produit.

En cas de doute, vous pouvez contacter Piston MX en indiquant la marque, le modèle, la cylindrée et l'année de votre moto.
