Comment remplacer les joints spi d’une fourche Showa 47 mm ?
Guide technique · Suspension
Joints spi Showa 47 mm : la méthode complète.
Ce guide détaille la réfection des joints spi d’une fourche Showa 47 mm à double chambre, en suivant la logique d’une Showa montée sur Honda CRF450R 2008 : dépose de la cartouche, séparation des tubes, remplacement des bagues et joints, contrôle, précharge du ressort, remplissage et remontage.
Important : la vidéo de référence utilise une Honda CRF450R 2008 équipée d’une Showa inversée 47 mm. Les couples, la quantité d’huile, la longueur du ressort et la précharge ne sont pas universels : utilisez toujours les valeurs du manuel d’atelier du modèle exact.
Avant toute intervention
Nettoyer, repérer et préparer
Nettoyez parfaitement l’extérieur de la fourche avant de l’ouvrir.
Notez le nombre de clics de compression et de détente, la hauteur des tubes dans les tés et, si vous remplacez les ressorts, leur référence et leur longueur libre.
Travaillez sur un établi propre. Préparez un bac pour l’huile et rangez les éléments dans l’ordre du démontage.
Matériel conseillé
Joints spi + cache-poussière adaptés
Bagues de guidage si remplacement prévu
Huile de fourche adaptée
Clé / douille de bouchon de fourche
Étau avec mors doux
Outil de maintien de tige de cartouche
Chasse-joint / seal driver 47 mm
Protection plastique pour les lèvres du joint
Éprouvette graduée
Clé dynamométrique
Étape 01 · Dépose
Déposer le bras de fourche
Placez la moto sur un support stable, roue avant délestée. Déposez roue, étrier et éléments nécessaires, puis desserrez les tés et sortez le bras de fourche. Ne serrez jamais une zone fragile du tube dans un étau.
Étape 02 · Bouchon
Desserrer le bouchon sans le retirer complètement
Maintenez la fourche avec des mors doux à l’emplacement correspondant à la zone de serrage du té inférieur. Desserrez le bouchon supérieur avec l’outil adapté, mais laissez-le encore engagé.
Cette opération est plus facile avant que la fourche soit entièrement démontée.

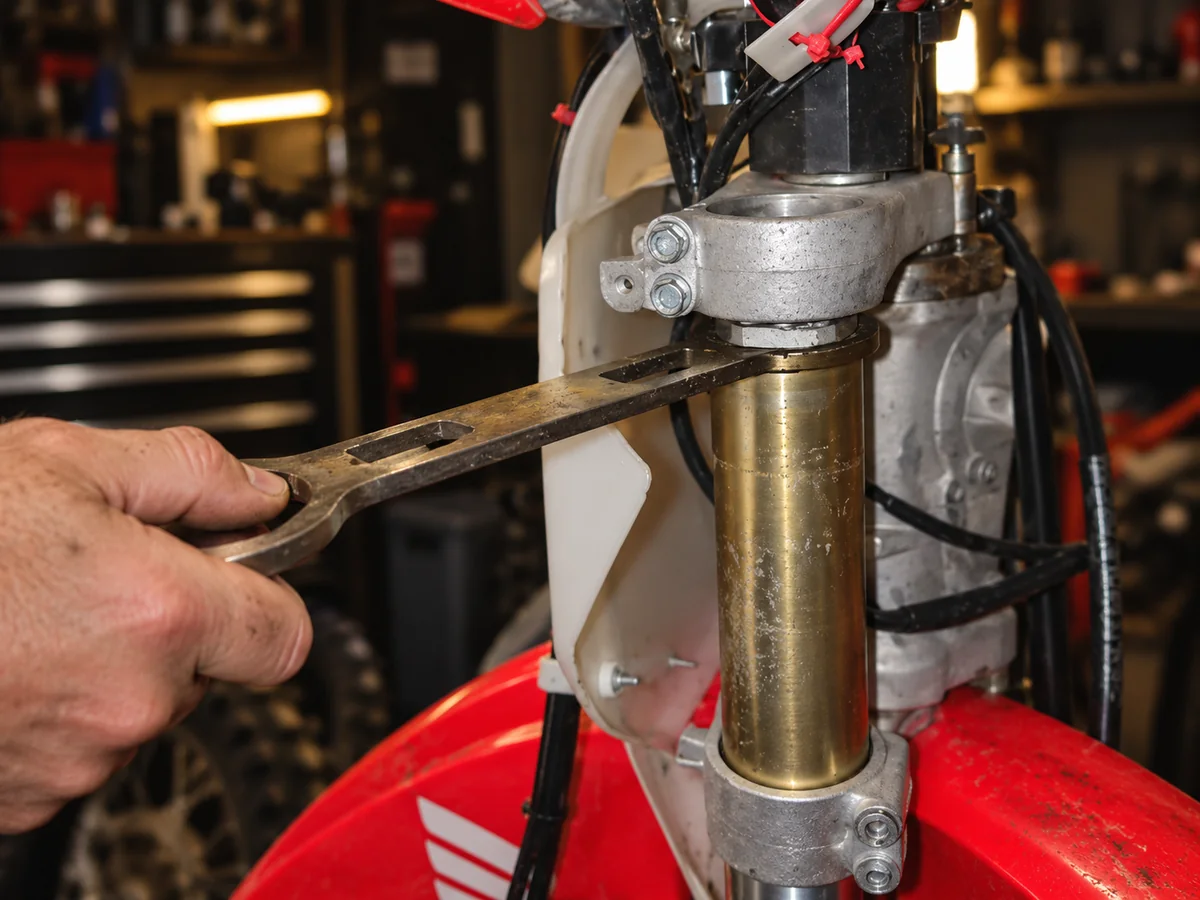

Desserrage du bouchon supérieur avant la dépose complète de la fourche.
Étape 03 · Vidange
Vider l’huile du fourreau extérieur
Retournez la fourche au-dessus d’un bac et laissez l’huile s’écouler. Observez son état : une huile très noire, chargée de particules ou contenant des débris mérite une inspection plus poussée des bagues et surfaces internes.
Vidange de l’huile usagée dans un bac propre.
Étape 04 · Réglage détente
Ouvrir le réglage de détente
Avant de désaccoupler la cartouche, ouvrez le réglage de détente avec un tournevis. Ne forcez jamais l’aiguille en butée : les réglages se comptent toujours à partir d’une fermeture très légère.

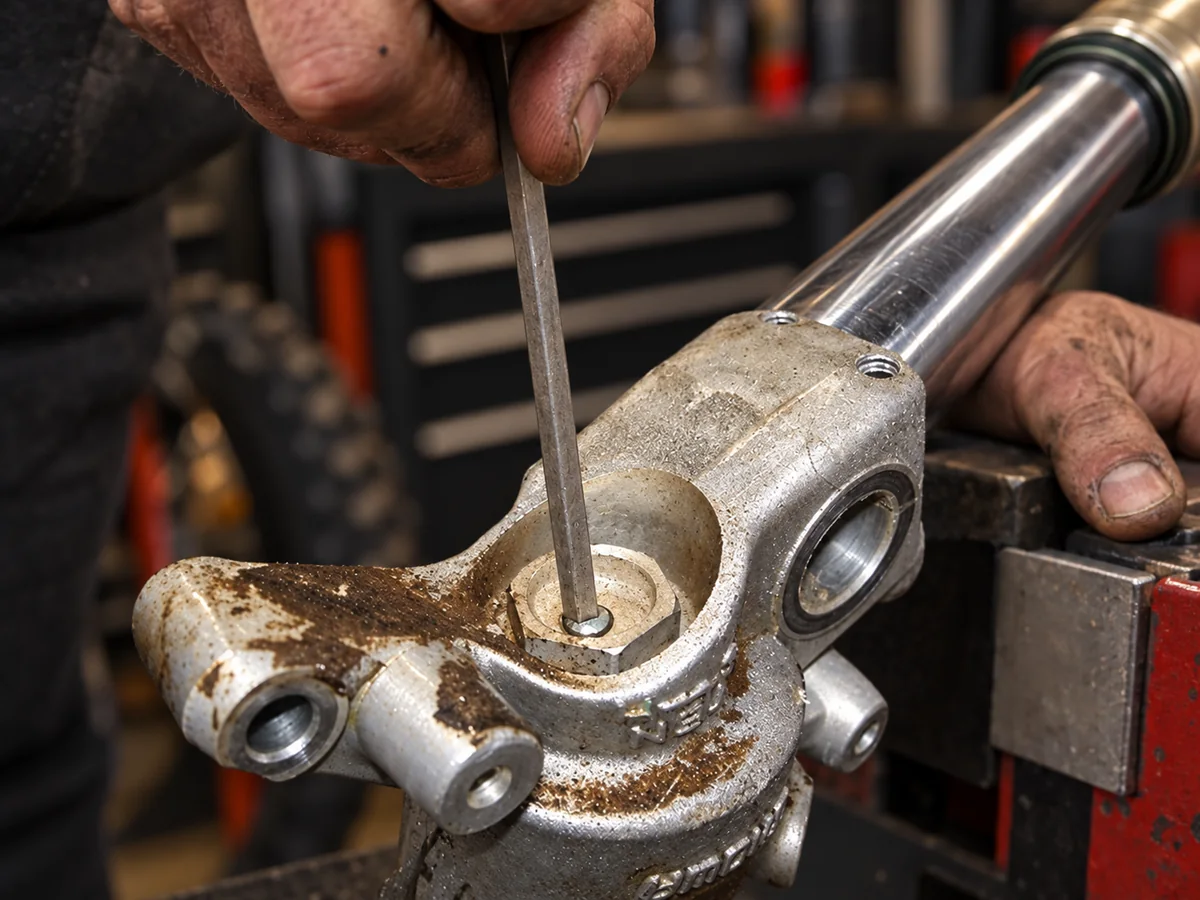

Accès au réglage inférieur de détente avant désaccouplement de la cartouche.
Étape 05 · Bas de fourche
Desserrer la vis de tige d’amortissement
Desserrez la vis / l’ensemble de réglage situé au bas de la fourche.
À éviter : l’outil à choc peut endommager les filetages, le réglage ou la tige.
Desserrage de l’ensemble inférieur de la tige d’amortissement.
Étape 06 · Libérer la cartouche
Comprimer le fourreau et maintenir la tige
Comprimez le tube extérieur pour faire apparaître la tige et placez l’outil de maintien sous l’écrou. Vous pouvez alors desserrer le contre-écrou, puis retirer la vis / le réglage inférieur de la tige.
Retirez ensuite la tige de réglage de détente. Sur la plupart des Showa, elle possède une forme en « D » : mémorisez son orientation pour le remontage.

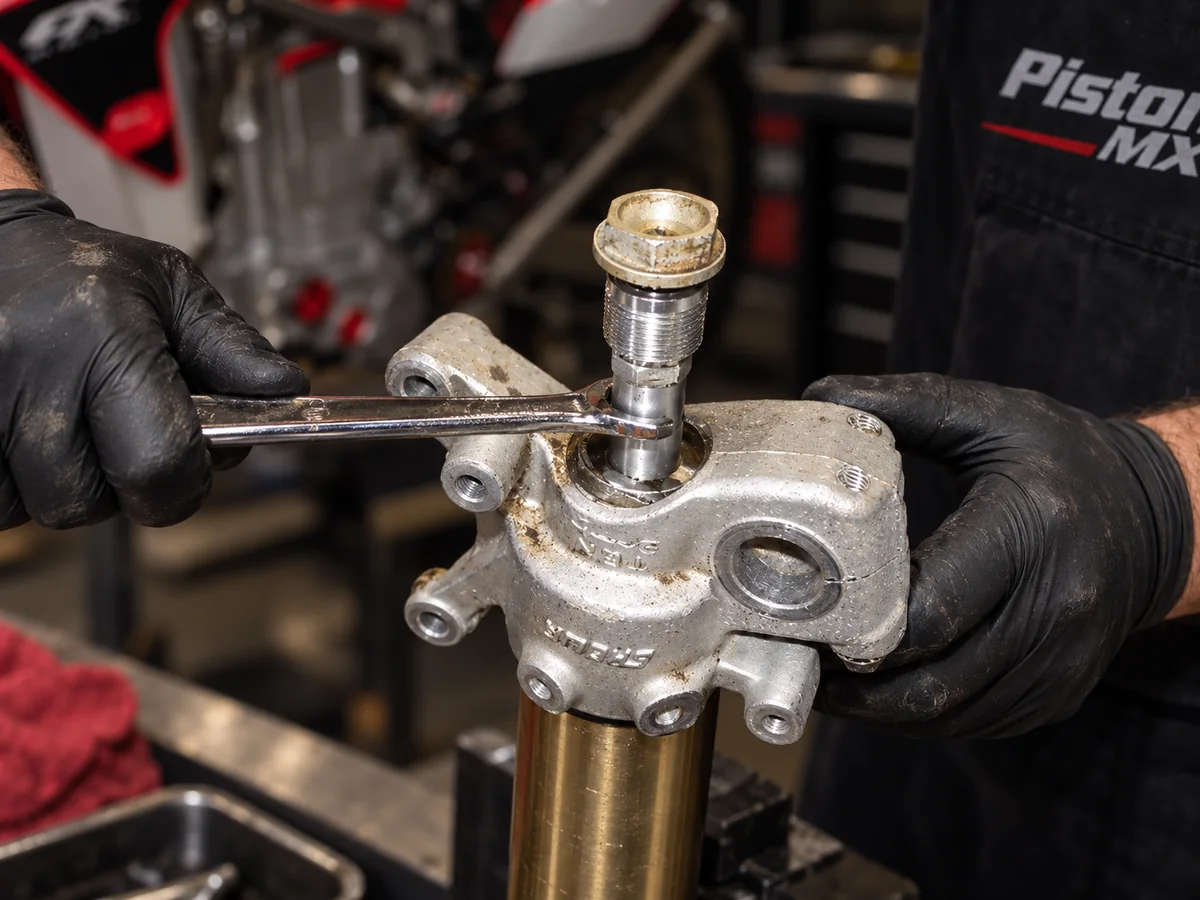

Maintien de la tige et desserrage du contre-écrou pour libérer l’ensemble inférieur.
Étape 07 · Cartouche
Retirer et contrôler la cartouche
Retirez l’outil de maintien puis sortez la cartouche et le ressort du tube. Examinez la cartouche : pas de choc, de dent ou d’usure anormale.
Comprimez complètement la tige de cartouche puis relâchez-la : elle doit revenir seule en extension.
Si elle ne revient pas correctement, Race Tech indique qu’un niveau d’huile interne insuffisant, une fuite de joint de tige ou un assemblage incorrect peut être en cause.
Extraction de la cartouche et du ressort hors du tube de fourche.

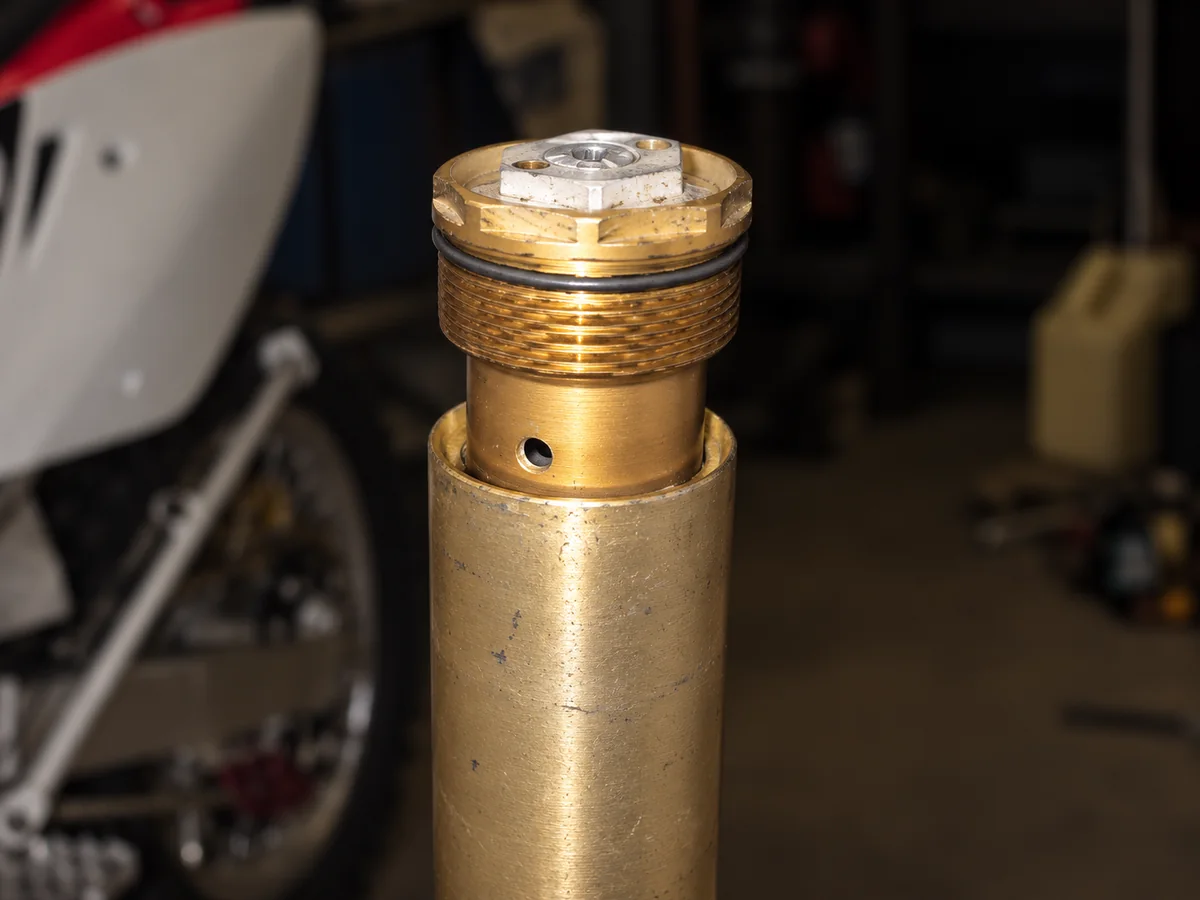

Détail de l’extrémité de la cartouche après extraction.
Étape 08 · Cache-poussière
Retirer le cache-poussière et le circlip
Décollez délicatement le cache-poussière avec un outil fin sans marquer l’aluminium. Nettoyez ensuite la gorge puis retirez le circlip qui maintient le joint spi.

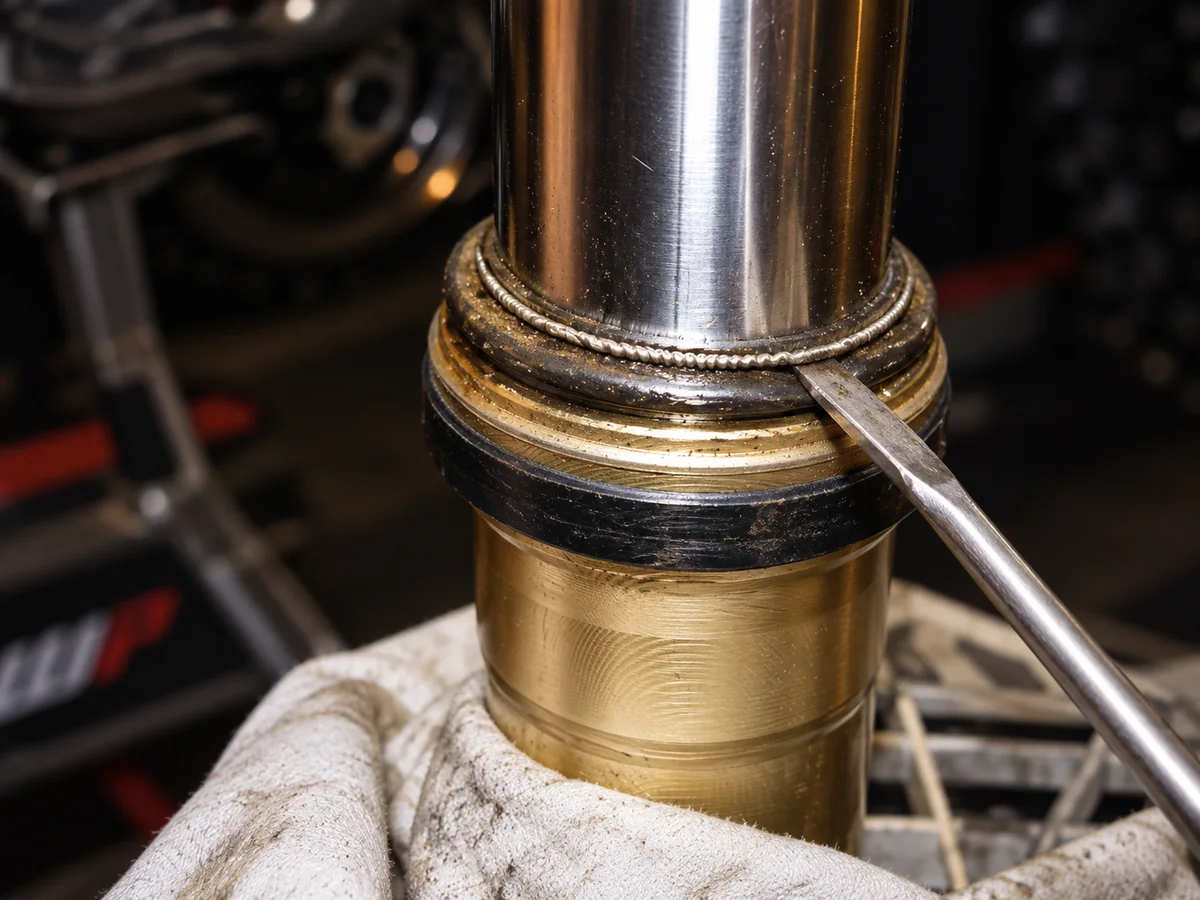

Retrait du circlip qui maintient le joint spi dans son logement.
Étape 09 · Séparation
Séparer le tube et le fourreau
Utilisez le tube comme un marteau à inertie : tirez plusieurs fois franchement pour que la bague entraîne la rondelle et le joint hors de leur logement. Le mouvement doit rester parfaitement dans l’axe.
Si l’ensemble refuse de sortir, Race Tech conseille de chauffer modérément la zone extérieure qui contient bague et joint avant de recommencer, sans surchauffer le fourreau.
Étape 10 · Contrôle
Inspecter bagues, tube et anodisation
BaguesContrôler le revêtement antifriction : pas de Téflon arraché, de métal incrusté ou d’usure localisée.
Tube chroméRechercher piqûres, impacts, rayures et vérifier qu’il n’est pas tordu.
FourreauInspecter l’anodisation intérieure : une usure traversante augmente fortement les frottements.
Un joint spi neuf ne corrige pas une bague ou un tube usé.
Étape 11 · Préparer les joints neufs
Protéger les lèvres pendant l’enfilage
Graissez légèrement le joint spi et le cache-poussière avec une graisse compatible. Recouvrez l’extrémité du tube et les arêtes avec une protection plastique fine avant d’enfiler les éléments.
Une micro-coupure de la lèvre au passage d’un filetage ou d’une arête peut faire fuir immédiatement un joint neuf.
Protection du tube chromé pour ne pas couper les lèvres du joint neuf.
Étape 12 · Ordre de montage
Enfiler les éléments dans le bon ordre
1. Cache-poussière
2. Circlip
3. Joint spi
4. Rondelle d’appui
5. Bague extérieure
6. Bague intérieure dans sa gorge
Vérifiez le sens du joint spi par rapport à l’ancien joint ou à la documentation constructeur avant de continuer.
Étape 13 · Emmanchement
Emmancher la bague puis le joint spi
Bague extérieureUtilisez le seal driver sur la rondelle d’appui pour enfoncer la bague jusqu’à sa position.
Joint spiEmmanchez-le bien droit avec le même type d’outil, sans frapper sur la lèvre.
CirclipEngagez-le entièrement dans sa gorge sur 360°, puis remettez le cache-poussière.
Emmanchement du joint spi avec un outil de pose adapté au diamètre du tube.
Étape 14 · Ressort et précharge
Mesurer réellement la précharge du ressort
Cette étape est particulièrement utile si vous remplacez les ressorts, comme dans la vidéo avec les ressorts Race Tech. Sur une fourche Twin Chamber, la précharge ne se lit pas simplement sur la longueur du ressort : Race Tech la calcule par deux mesures.
Mesure ATube extérieur complètement enfoncé, ressort et cartouche en place mais cartouche non serrée : mesurer une distance de référence entre le haut du tube et un point fixe de la cartouche.
Serrer la cartoucheComprimer le ressort, remettre l’outil de maintien puis raccorder et serrer l’ensemble inférieur selon la procédure constructeur.
Mesure BTube extérieur toujours complètement enfoncé, refaire exactement la même mesure après serrage.
Précharge = mesure A − mesure B
Exemple Race Tech : 88,4 mm avant serrage et 80,2 mm après serrage donnent 8,2 mm de précharge. Cet exemple illustre uniquement la méthode : la valeur cible doit correspondre à votre ressort et à votre moto.
Étape 15 · Remplissage
Mesurer précisément l’huile du fourreau
Mesurez l’huile avec une éprouvette graduée propre. Sur ce type de Showa de CRF450R, le remplissage du fourreau extérieur se contrôle par volume. Laissez l’éprouvette se vider complètement afin de limiter l’erreur.
Ne recopiez pas une quantité au hasard : utilisez le volume prescrit pour votre année et votre configuration. La quantité d’huile modifie notamment la progressivité en fin de course.
Étape 16 · Fermeture
Refermer, régler et remonter sur la moto
Serrer la vis / l’ensemble inférieur au couple constructeur, sans outil à choc.
Serrer le bouchon supérieur au couple prévu.
Régler compression et détente en comptant les clics depuis la fermeture légère.
Remonter les tubes à la même hauteur dans les tés.
Respecter les couples des tés et de l’axe de roue.
Avant le serrage final de la bride d’axe, laisser la fourche s’aligner naturellement selon la procédure constructeur afin d’éviter qu’elle travaille en contrainte.
À éviter
Les erreurs qui peuvent ruiner la réfection
Utiliser une clé à chocRace Tech déconseille l’outil pneumatique sur la vis de tige / réglage inférieur.
Monter le joint sans protectionLes arêtes du tube peuvent couper la lèvre du joint neuf.
Ignorer les baguesUn revêtement usé ou chargé de métal augmente jeu et frottement.
Forcer un circlip mal engagéIl doit être complètement assis dans sa gorge avant le cache-poussière.
Improviser la préchargeAvec un ressort différent, mesurez la précharge réelle au lieu de supposer qu’elle est correcte.
Mettre un volume d’huile génériqueUtilisez la valeur propre au modèle et à l’année.
À retenir
Nettoyer avant d’ouvrir.
Retirer la cartouche avant de séparer les tubes.
Contrôler bagues, tube et anodisation.
Protéger les lèvres du joint neuf.
Mesurer la précharge si le ressort change.
Mesurer précisément le volume d’huile.
Questions fréquentes
Réfection d’une Showa 47 mm
Faut-il remplacer les bagues en même temps que les joints spi ?
Pas systématiquement, mais elles doivent être contrôlées. Si le revêtement est usé, arraché ou chargé de particules, leur remplacement est préférable.
Pourquoi contrôler le retour de la cartouche ?
Une cartouche Twin Chamber correctement remplie doit revenir seule en extension après compression. Un retour incomplet peut signaler un problème interne.
Comment mesurer la précharge avec un ressort Race Tech ?
Sur une Twin Chamber, prenez la même mesure de référence avant puis après fixation de la cartouche. La différence correspond à la précharge réellement appliquée au ressort.
Combien d’huile faut-il mettre ?
La quantité dépend du modèle, de l’année et de la configuration. Ne considérez pas « Showa 47 mm » comme une valeur de remplissage : utilisez la documentation de la moto concernée.
